Utilisation

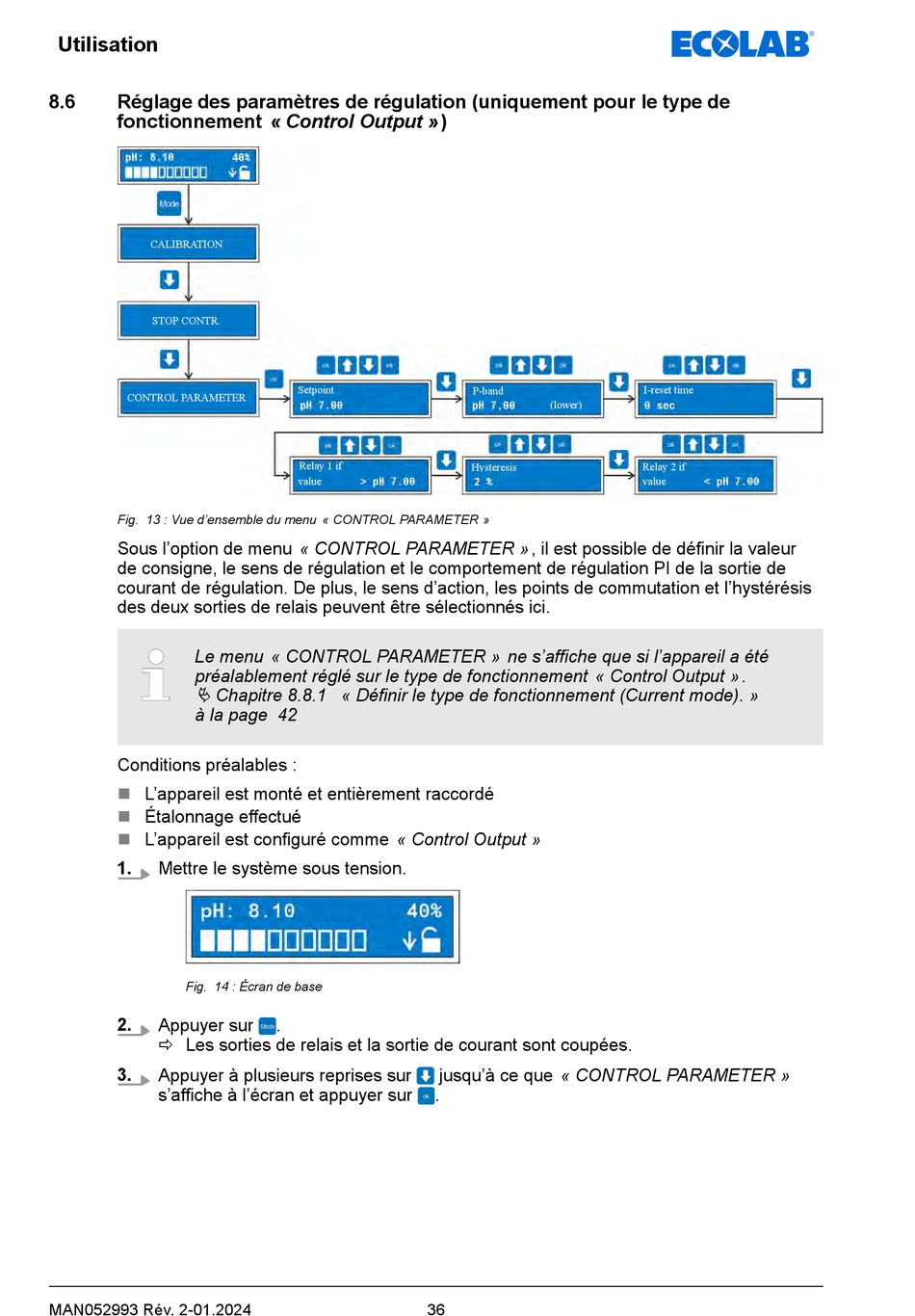

8.6 Réglage des paramètres de régulation (uniquement pour le type de
fonctionnement « Control Output » )
CALIBRATION
STOP CONTR.
CONTROL PARAMETER
Fig. 13 : Vue d'ensemble du menu « CONTROL PARAMETER »
Sous l'option de menu « CONTROL PARAMETER » , il est possible de définir la valeur
de consigne, le sens de régulation et le comportement de régulation PI de la sortie de
courant de régulation. De plus, le sens d'action, les points de commutation et l'hystérésis
des deux sorties de relais peuvent être sélectionnés ici.
Le menu « CONTROL PARAMETER » ne s'affiche que si l'appareil a été
préalablement réglé sur le type de fonctionnement « Control Output » .
Ä Chapitre 8.8.1 « Définir le type de fonctionnement (Current mode). »
à la page 42
Conditions préalables :
n L'appareil est monté et entièrement raccordé
n Étalonnage effectué
n L'appareil est configuré comme « Control Output »
1.
Mettre le système sous tension.
Fig. 14 : Écran de base
2.
Appuyer sur
ð Les sorties de relais et la sortie de courant sont coupées.
3.
Appuyer à plusieurs reprises sur
s'affiche à l'écran et appuyer sur
MAN052993 Rév. 2-01.2024
Setpoint
Relay 1 if
value
.
jusqu'à ce que « CONTROL PARAMETER »
.
36
I-reset time
P-band
(lower)
Hysteresis Relay 2 if
value
