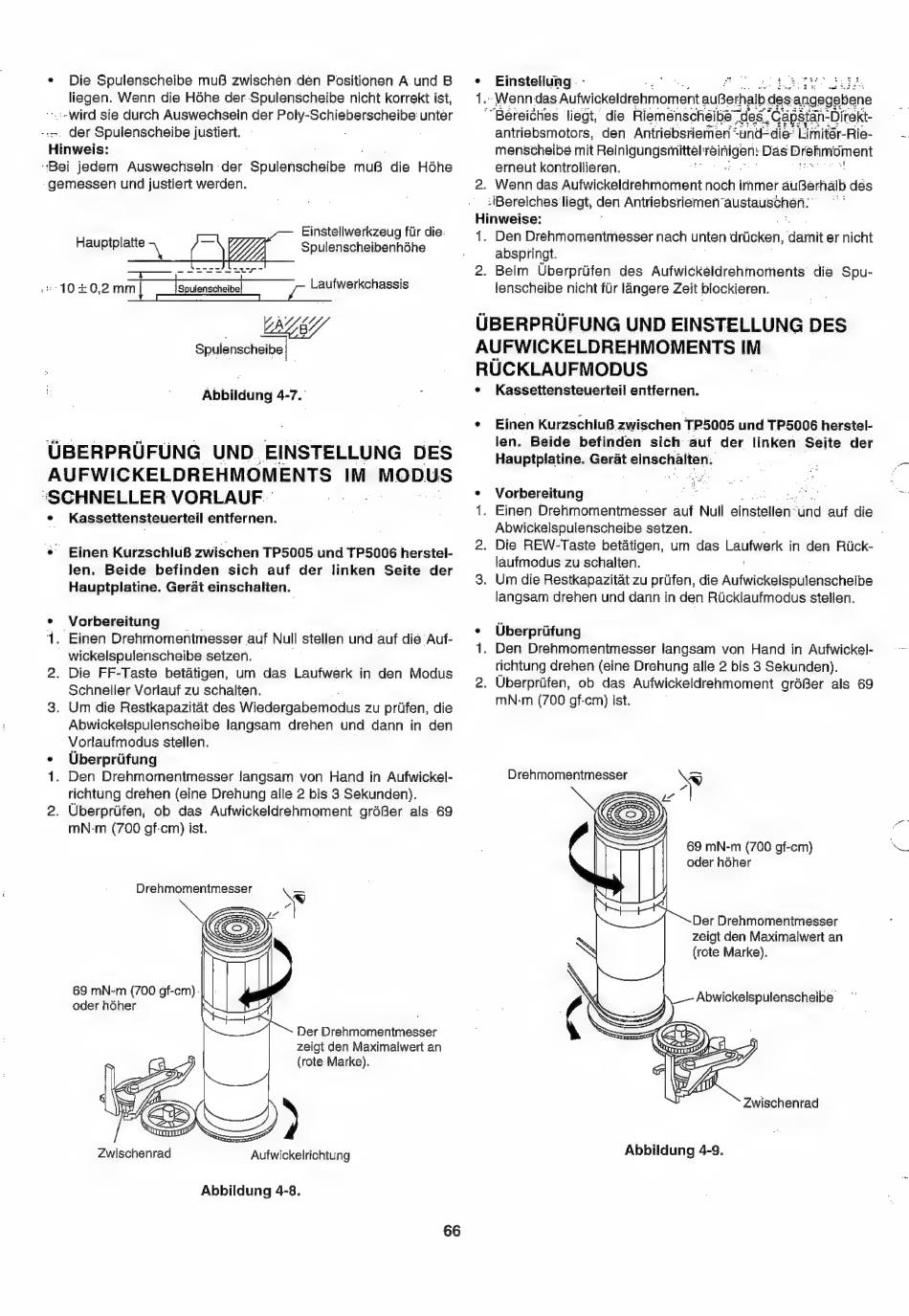

« Die Spulenscheibe muB zwischen den Positionen A.und B
liegen. Wenn die Hohe der Sputenscheibe nicht korrekt ist,
'-.:-wird sie durch Auswechsein der Pp SEER ieee unter
-. der Spulenscheibe justiert.
Hinweis:
'Bei. jedem Auswechseln der Spulensahatbs muB die Hohe
-gemessen und justiert werden.
| Einstellwerkzeug fiir die.
a al WA, Spulenscheibenhdhe
--= Se te
AYEY
Spulenscheibe|
Abbildung 4-7. °
UBERPRUFUNG UND. EINSTELLUNG DES
AUFWICKELDREHMOMENTS IM MODUS
oo ErEen VORLAUF.
Kassettensteuerteil entfernen.
* Einen KurzschluB zwischen TP5005 und TP5006 herstel-
len. Beide befinden sich auf der linken Seite der
Haupitplatine. Gerat einschalten.
* Vorbereitung
1. Einen Drehmomenimesser auf Null stellen und auf dié Auf-
_ wickelspulenscheibe setzen.
2. Die FF-Taste betaétigen, um das Laufwerk in den Modus
Schneller Vorlauf zu schalten.
3. Um die Restkapazitat des Wiedergabemodus zu prufen, die
Abwickelspulenscheibe langsam drehen und dann in den
Vorlaufmodus stellen.
¢ Uberprifung
1. Den Drehmomenimesser langsam von Hand in Aufwickel-
richtung drehen (eine Drehung alle 2 bis 3 Sekunden}.
2. Uberpriifen, ob das Aufwickeldrehmoment gréBer als 69
mN-m (700 gf-cm) ist. .
69 mN-m (700 gf-cm)-
oder héher
Der Drehmomentmesser
zeigt den Maximalwert an
(rote Marke).
Zwischenrad Aufwickelrichtung
Abbildung 4-8.
66
¢ Einstellung. - . a pases
1.-Wenndas pa fuekelaceh cain auerhalb des screenees
""Berei¢hes liegt, die Rieménschéibe "des. .. Gapstan- ~Direkt-
antriebsmotors, den Antriebsriemen "und=die: Limitér-Rie-
menscheibs mit Relnigungsmittel ld Das Drehrioment
erneut kontrollieren.
2. Wenn das Aufwickeldrehmoment ert immer auBerhall des
:Bereiches liegt, den Antriebsriemen" austauschen.
Hinweise:
1. Den Drehmomentmesser nach unten driicken, damit er nicht
abspringt.
2. Beim Uberpriifen des Aufwickeldrehmoments die Spu-
lenscheibe nicht flr langere Zeit blockieren.
UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKELDREHMOMENTS IM
RUCKLAUFMODUS
Kassettensteuerteil entfernen.
* Einen Kurzschlu6 zwischen TP5005 und TP5006 herstel-
len. Beide befinden sich auf der linken' Seite der
Heupipiaune: Gerat einschalten.
¢ Vorbereitung ar
1. Einen Drehmomentmesser auf Null einstellen: 'und auf die
Abwickelspulenscheibe setzen.
2. Die REW-Taste betatigen, um das Laufwerk in den Riick-
laufmodus zu schalten.
3, Um die Restkapazitat zu priifen, die RiWCRCISaUIeaS BE
langsam drehen und dann in den Ruicklaufmodus stellen.
¢ Uberpriifung
1. Den Drehmomentmesser langsam von Hand in Aufwickel-
richtung drehen (eine Drehung alle 2 bis 3 Sekunden).
2. Uberpriifen, ob das Aufwickeldrehmoment gr6Ber als 69
mN-m (700 gf-cm) ist.
Drehmomentmesser ~~
"
69 mN-m (700 gf-cm)
oder néher
Der Drehmomentmesser
zeigt den Maximalwert an
(rote Marke).
Abbildung 4-9.
