2
Einstelilung"
1. Wenn der MeBwert am Kassetten-Drehmomentmesser unter
dem angegébenen: 'Wert' liegt; den Spannungsfedertiaken
nach A bewegen.
Wenn der Mefiwert am Kassetten-Drehmomentmesser tber
uber dém angegebenen Wert liegt, den Sennange lege (Ne
ken nach B bewegen.
_Spannarm
70

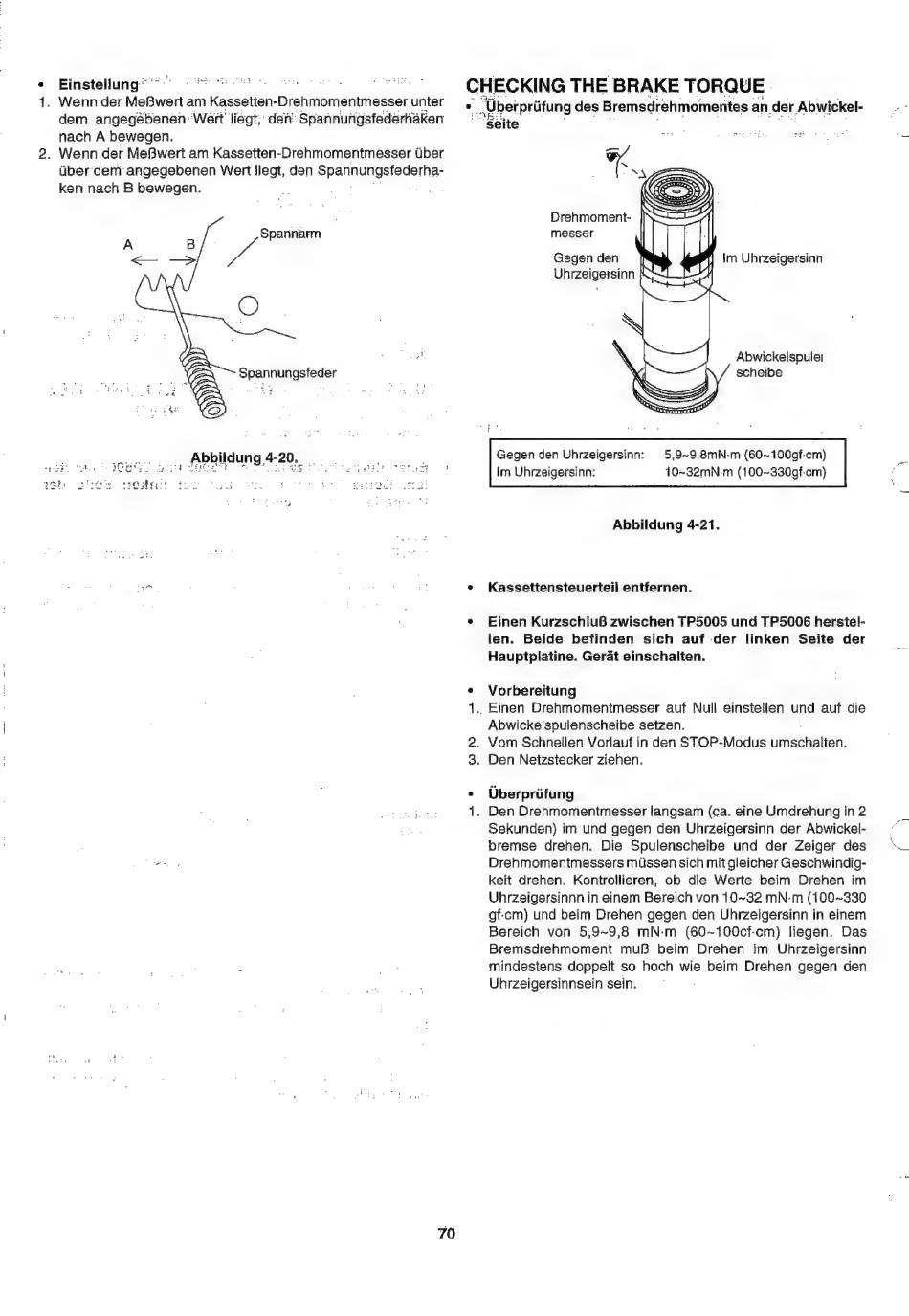

CHECKING THE BRAKE TORQUE
_ Uberpriitung des Bremsdrehmomentes an. der Abwickel-
"Seite
Drehmoment-
messer
Gegen den
Uhrzeigersinn
im Uhrzeigersinn
Abwickelspule!
scheibe
5,9~9,8mN-m (60~100gf-cm)
10+32mN-m (100~330gf-cm)
Gegen den Uhrzeigersinn:
Im Uhrzeigersinn:
Abbildung 4-21.
Kassettensteuerteil entfernen.
Einen Kurzschiu8 zwischen TP5005 und TP5006 herstel-
len.
Beide
befinden
sich
auf der
linken
Seite
der
Hauptplatine. Gerat einschalten.
Vorbereitung
1.. Einen Drehmomentmesser
auf Null einstellen und auf die
Abwickelspulenscheibe setzen.
. Vom Schnellen Vorlauf in den STOP-Modus 'itecnaliod:
. Den Netzstecker ziehen.
Oberpriifung
. Den Drehmomentmesser langsam (ca. eine Umdrehung in 2
Sekunden) im und gegen den Uhrzeigersinn der Abwickel-
bremse
drehen.
Die Spulenscheibe
und der Zeiger des
Drehmomentmessers mussen sich mit gleicher Geschwindig-
keit drehen.
Kontrollieren, ob die Werte
beim
Drehen
im
Uhrzeigersinnn in einem Bereich von 10~32 mN-m (100~330
gf-cm} und beim Drehen gegen den Uhrzeigersinn in einem
Bereich von 5,9~9,8 mN-m
(60~100cf-cm)}
liegen. Das
Bremsdrehmoment
muB
beim
Drehen
im Uhrzeigersinn
mindestens doppelt so hoch wie beim Drehen gegen den
Uhrzeigersinnsein sein.
