3, Montage des Hauptnockens (auf der
Riickseite des Laufwerkchassis)
|
(1)Zunachst sicherstellen, daB sich der Schieber in der im
folgenden markierten Position befindet.
Hinweis:
.
Die Phasenpassung
zwischen
dem
Hauptnocken
und dem
Antriebsrad der Kassettensteuerung ist in folgender Abbildung
dargesteilt.
(2) Hauptnocken in die im folgenden dargestellte Position bringen.
Im Uhrzeigersinn
bis zum Anechieg. f
\
drehen. |
"
WeiBer Zahn zeigt zur Seite.
Gegen den Uhrzeigersinn bis zum Anschlag drehen.
Hauptnocken
Antriebsrad der
Kassettensteuerung
Antriebsrad einsetzen, dabei den weiBen Zahn mit
der Offnung im Hauptnocken ausrichten.

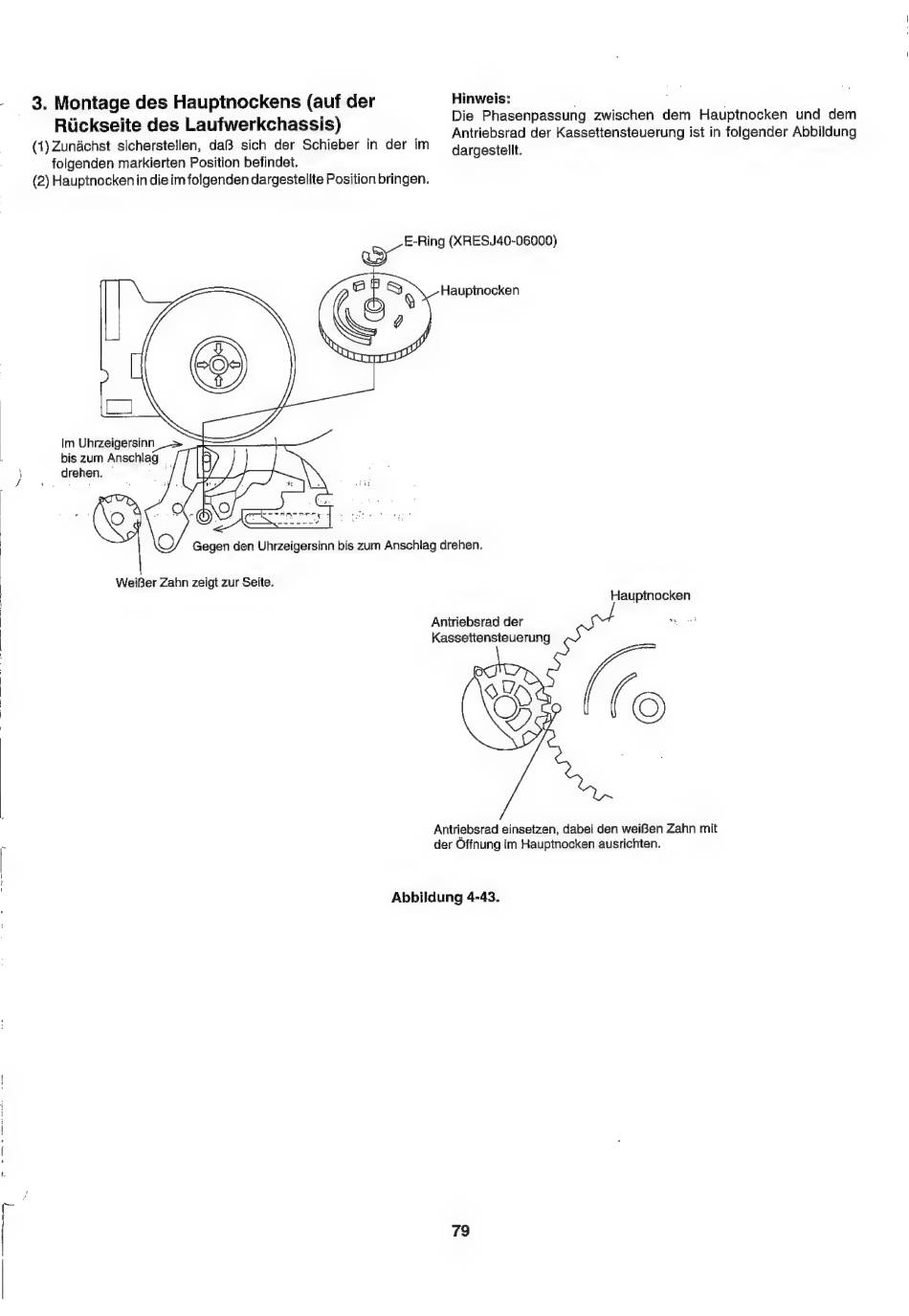

Abbildung 4-43.
79
