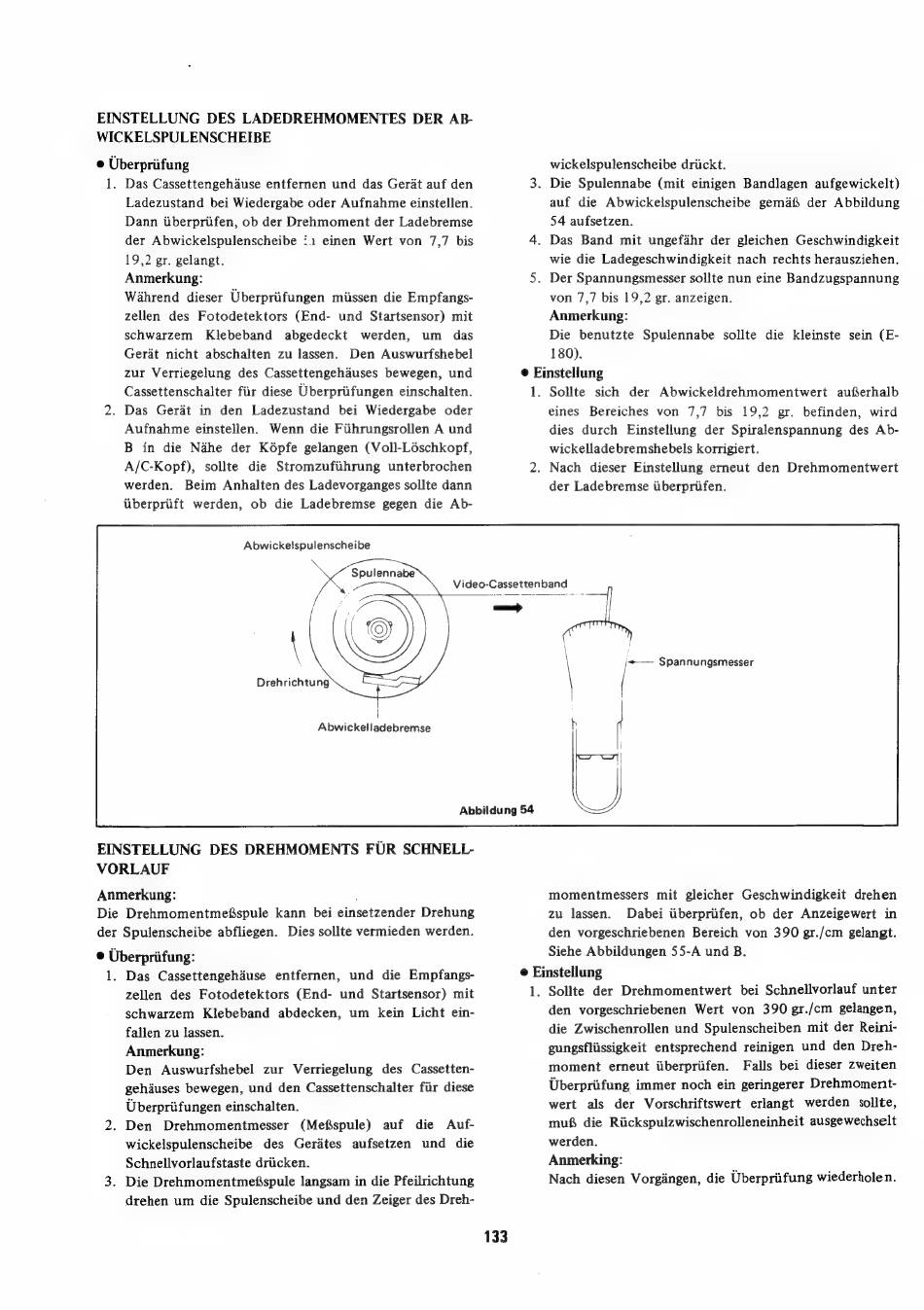

Sharp VC-2300G Serviceanleitung Seite 125

EINSTELLUNG DES LADEDREHMOMENTES DER AB-
WICKELSPULENSCHEIBE
© Uberpriifung
1.
Das Cassettengehduse entfernen und das Gerat auf den
Ladezustand bei Wiedergabe oder Aufnahme einstellen.
Dann iiberpriifen, ob der Drehmoment der Ladebremse
der Abwickelspulenscheibe /1 einen Wert von 7,7 bis
19,2 gr. gelangt.
Anmerkung:
Wahrend dieser Uberpriifungen miissen die Empfangs-
zellen des Fotodetektors (End- und Startsensor) mit
schwarzem Klebeband abgedeckt werden, um das
Gerat nicht abschalten zu lassen. Den Auswurfshebel
zur Verriegelung des Cassettengehauses bewegen, und
Cassettenschalter fiir diese Uberpriifungen einschalten.
Das Geradt in den Ladezustand bei Wiedergabe oder
Aufnahme einstellen. Wenn die Fiihrungsrollen A und
B in die Nahe der Képfe gelangen (Voll-Léschkopf,
A/C-Kopf), sollte die Stromzufiihrung unterbrochen
werden. Beim Anhalten des Ladevorganges sollte dann
iberprift werden, ob die Ladebremse gegen die Ab-
Abwickelspulenscheibe
wickelspulenscheibe driickt.
. Die Spulennabe (mit einigen Bandlagen aufgewickelt)
auf die Abwickelspulenscheibe gemaf{§ der Abbildung
54 aufsetzen.
. Das Band mit ungefahr der gleichen Geschwindigkeit
wie die Ladegeschwindigkeit nach rechts herausziehen.
. Der Spannungsmesser sollte nun eine Bandzugspannung
von 7,7 bis 19,2 gr. anzeigen.
Anmerkung:
Die benutzte Spulennabe sollte die kleinste sein (E-
180).
e Einstellung
1. Sollte sich der Abwickeldrehmomentwert aufserhalb
eines Bereiches von 7,7 bis 19,2 gr. befinden, wird
dies durch Einstellung der Spiralenspannung des Ab-
wickelladebremshebels korrigiert.
. Nach dieser Einstellung erneut den Drehmomentwert
der Ladebremse iiberpriifen.
Abwickelladebremse
Abbildung 54
EINSTELLUNG DES DREHMOMENTS FUR SCHNELL-
VORLAUF
Anmerkung:
Die Drehmomentmefspule kann bei einsetzender Drehung
der Spulenscheibe abfliegen. Dies sollte vermieden werden.
© Uberpriifung:
1. Das Cassettengehduse entfernen, und die Empfangs-
zellen des Fotodetektors (End- und Startsensor) mit
schwarzem Klebeband abdecken, um kein Licht ein-
fallen zu lassen.
Anmerkung:
Den Auswurfshebel zur Verriegelung des Cassetten-
gehduses bewegen, und den Cassettenschalter fiir diese
Uberpriifungen einschalten.
. Den Drehmomentmesser (Mefispule) auf die Auf-
wickelspulenscheibe des Gerdtes aufsetzen und die
Schnellvorlaufstaste driicken.
. Die Drehmomentmefispule langsam in die Pfeilrichtung
drehen um die Spulenscheibe und den Zeiger des Dreh-
133
|
j+—— Spannungsmesser
{
momentmessers mit gleicher Geschwindigkeit drehen
zu lassen. Dabei iiberpriifen, ob der Anzeigewert in
den vorgeschriebenen Bereich von 390 gr./cm gelangt.
Siehe Abbildungen 55-A und B.
e Einstellung
1. Sollte der Drehmomentwert bei Schnellvorlauf unter
den vorgeschriebenen Wert von 390 gr./cm gelangen,
die Zwischenrollen und Spulenscheiben mit der Reini-
gungsfliissigkeit entsprechend reinigen und den Dreh-
moment erneut iiberpriifen. Falls bei dieser zweiten
Uberpriifung immer noch ein geringerer Drehmoment-
wert als der Vorschriftswert erlangt werden sollte,
muf die Riickspulzwischenrolleneinheit ausgewechselt
werden.
Anmerking:
Nach diesen Vorgingen, die Uberpriifung wiederholen.
