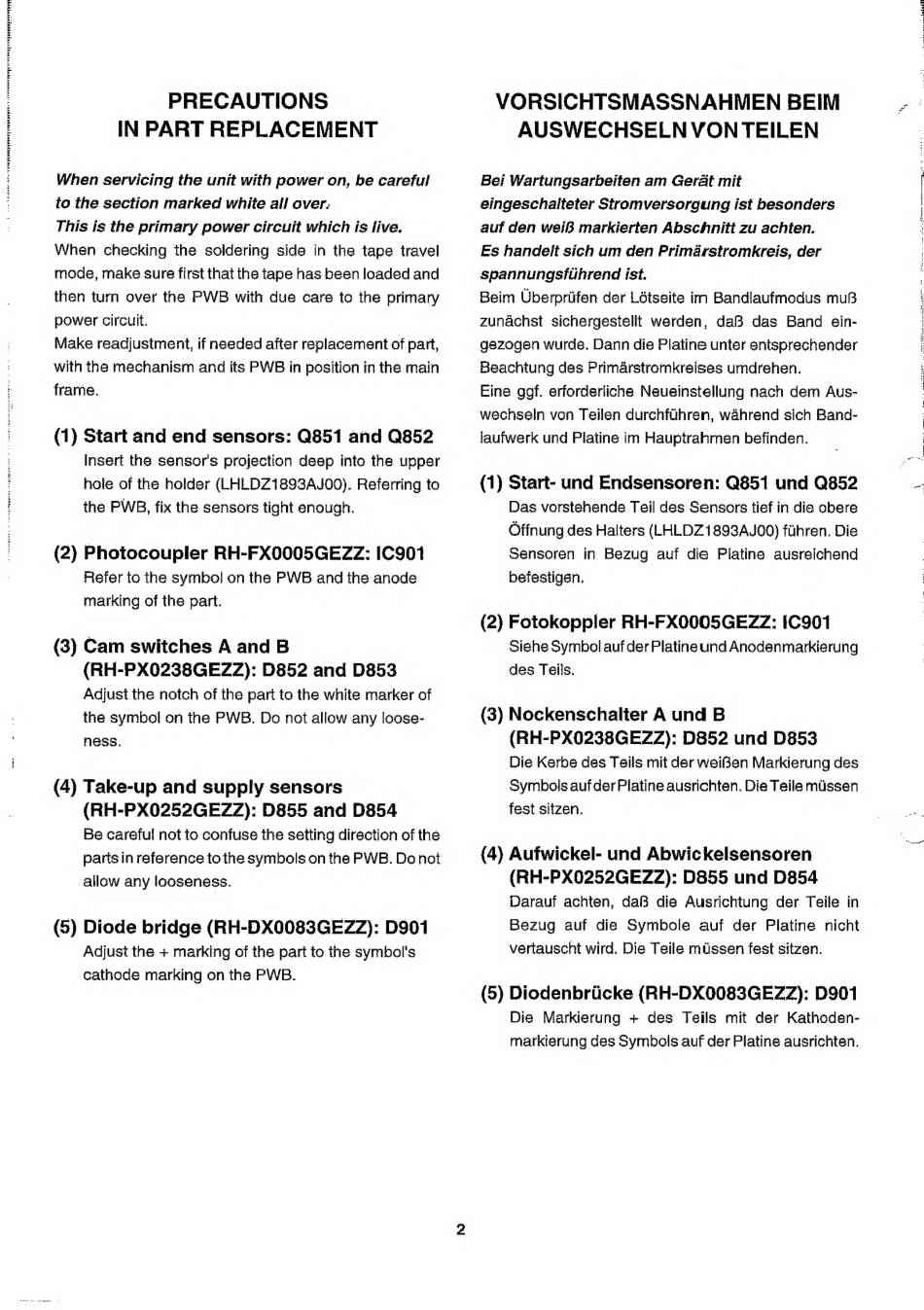

PRECAUTIONS
IN PART REPLACEMENT
When servicing the unit with power on, be careful
to the section marked white all over:
This is the primary power circuit which is live.
When checking the soldering side in the tape travel
mode, make sure first that the tape has been loaded and
then turn over the PWB with due care to the primary
power circuit.
Make readjustment, if needed after replacement of part,
with the mechanism and its PWB in position in the main
frame.
(1) Start and end sensors: Q851 and Q852
Insert the sensor's projection deep into the upper
hole of the holder (LHLDZ1893AJ00). Referring to
the PWB, fix the sensors tight enough.
(2) Photocoupler RH-FX0005GEZZ: IC901
Refer to the symbol on the PWB and the anode
marking of the part.
(3) Cam switches A and B
(RH-PX0238GEZZ): D852 and D853
Adjust the notch of the part to the white marker of
the symbol on the PWB. Do not allow any loose-
ness.
(4) Take-up and supply sensors
(RH-PX0252GEZZ): D855 and D854
Be careful not to confuse the setting direction of the
paris in reference to the symbols on the PWB. Do not
allow any looseness.
(5) Diode bridge (RH-DX0083GEZZ): D901
Adjust the + marking of the part to the symbol's
cathode marking on the PWB.
VORSICHTSMASSNAHMEN BEIM
AUSWECHSELNVONTEILEN
Bei Wartungsarbeiten am Gerat mit
eingeschalteter Stromversorgung ist besonders
auf den weiB markierten Abschnitt zu achten.
Es handelt sich um den Primarstromkreis, der
spannungsfthrend ist.
Beim Uberpriifen der Létseite im Bandlaufmodus muB
zunachst sichergestellt werden, dafZ das Band ein-
gezogen wurde. Dann die Platine unter entsprechender
Beachtung des Primarstromkreises umdrehen.
Eine ggf. erforderliche Neueinstellung nach dem Aus-
wechseln von Teilen durchfthren, wahrend sich Band-
laufwerk und Platine im Hauptrahmen befinden.
(1) Start- und Endsensoren: Q851 und Q852
Das vorstehende Teil des Sensors tief in die obere
Offnung des Halters (LHLDZ1893AJ00) fiihren. Die
Sensoren
in Bezug auf die Platine ausreichend
befestigen.
(2) Fotokoppler RH-FXOO0O5GEZZ: IC901
Siehe Symbol auf der Platine und Anodenmarkierung
des Teils.
(3) Nockenschalter A und B
(RH-PX0238GEZZ): D852 und D853
Die Kerbe des Teils mit der weifen Markierung des
Symbols auf der Platine ausrichten. Die Teile missen
fest sitzen.
(4) Aufwickel- und Abwickelsensoren
(RH-PX0252GEZZ): D855 und D854
Darauf achten, daf3 die Ausrichtung der Teile in
Bezug auf die Symbole auf der Platine nicht
vertauscht wird. Die Teile mUssen fest sitzen.
(5) Diodenbriicke (RH-DX0083GEZZ): D901
Die Markierung + des Tells mit der Kathoden-
markierung des Symbols auf der Platine ausrichten.
