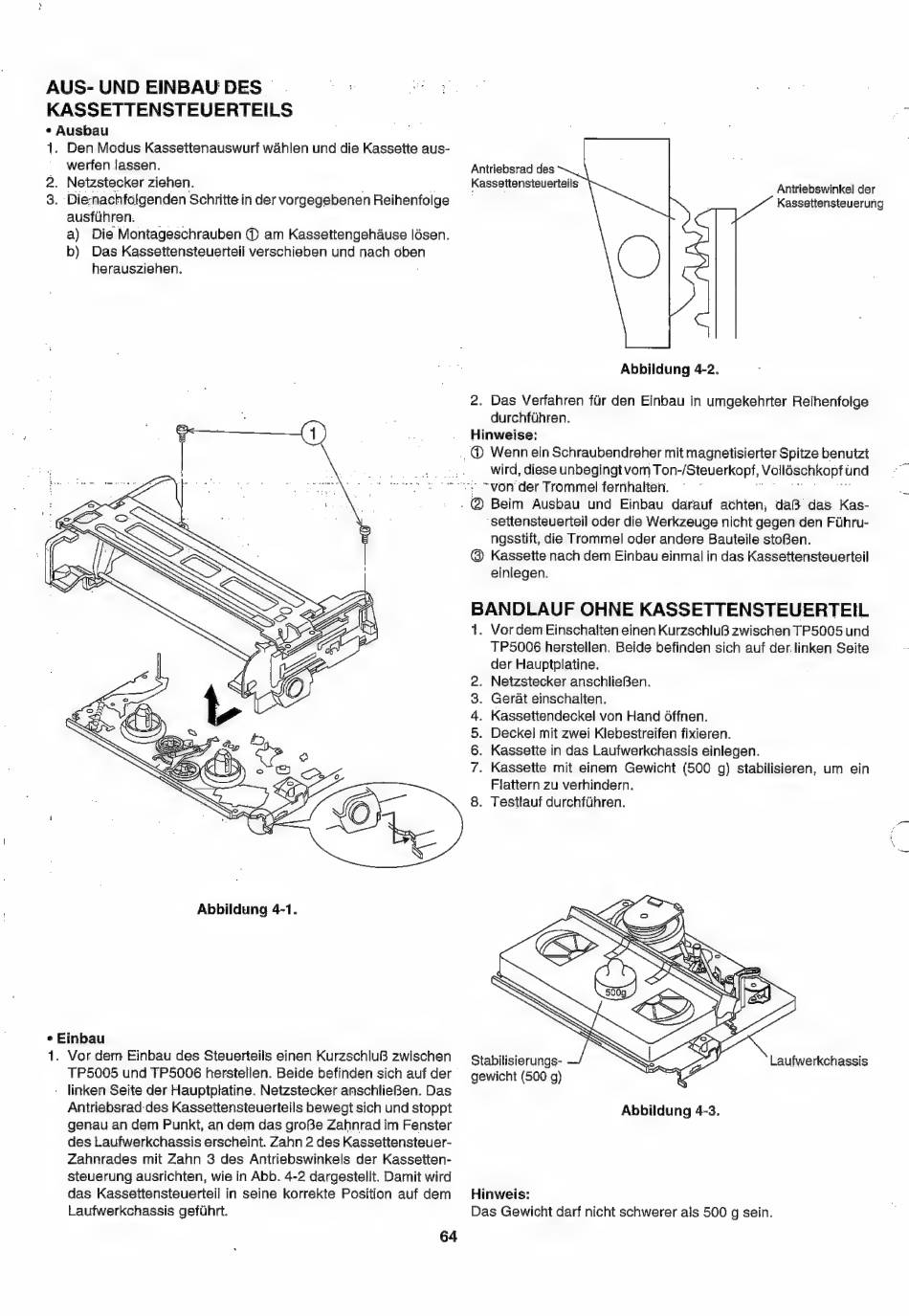

AUS- UND EINBAU DES _
KASSETTENSTEUERTEILS
« Ausbau
1. Den Modus Kassettenauswurf wahlen und die Kassetie aus-
_ werfen lassen. Antriebsrad des
2. Netzstecker ziehen. Kassettensteverteils
nara 2 Antriebswinkel der
3. Diesnachfolgenden Schritte in der vorgegebenen Reihenfolge
Kassettensteuerung
ausfithren.
a) Die Montageschrauben ( am Kassettengehause lésen.
b) Das Kassettensteuerteil verschieben und nach obe
herausziehen. ;
Abbildung 4-2.
2. Das Verfahren fir den Einbau in umgekehrter Reihenfolge
durchftihren.
Hinweise:
., @ Wenn ein Schraubendreher mit magnetisierter Spitze benutzt
Be wird, diese unbegingt vom Ton-/Steuerkopf, Voll6schkopf und
"> won der Trommel fernhalten. 7 ee eh
. @ Beim Ausbau und Einbau darauf achten, daB das Kas-
'settensteuerteil oder die Werkzeuge nicht gegen den Fiihru-
ngsstift, die Trommel oder andere Bauteile stoBen.
@ Kassette nach dem Einbau einmal in das Kassettensteuerteil
einlegen.
BANDLAUF OHNE KASSETTENSTEUERTEIL
1. Vordem Einschalten einen KurzschluB zwischen TP5005 und
TP5006 herstellen. Beide befinden sich auf der.linken Seite
der Haupitplatine.
. Netzstecker anschlieBen.
. Gerat einschalten.
. Kassettendeckel von Hand offnen.
5. Deckel mit zwei Klebestreifen fixieren.
. Kassette in das Laufwerkchassis einlegen.
. Kassette mit einem Gewicht (500 g) stabilisieren, um ein
Flattern zu verhindern.
. Testlauf durchfthren.
Abbildung 4-1.
¢ Einbau
1. Vor dem Einbau des Steuerteils einen KurzschluB zwischen __ stabitisierungs-
- linken Seite der Hauptplatine. Netzstecker anschlieBen. Das
Antriebsrad des Kassettensteuerteils bewegt sich und stoppt Abbildung 4-3.
genau an dem Punkt, an dem das groBe Zahnrad im Fenster
des Laufwerkchassis erscheint. Zahn 2 des Kassettensteuer-
Zahnrades mit Zahn 3 des Antriebswinkels der Kassetten-
steuerung ausrichten, wie in Abb. 4-2 dargestellt. Damit wird
das Kassettensteuerteil in seine korrekte Position auf dem Hinweis:
Laufwerkchassis gefuhrt. Das Gewicht darf nicht schwerer als 500 g sein.
64
Laufwerkchassis
