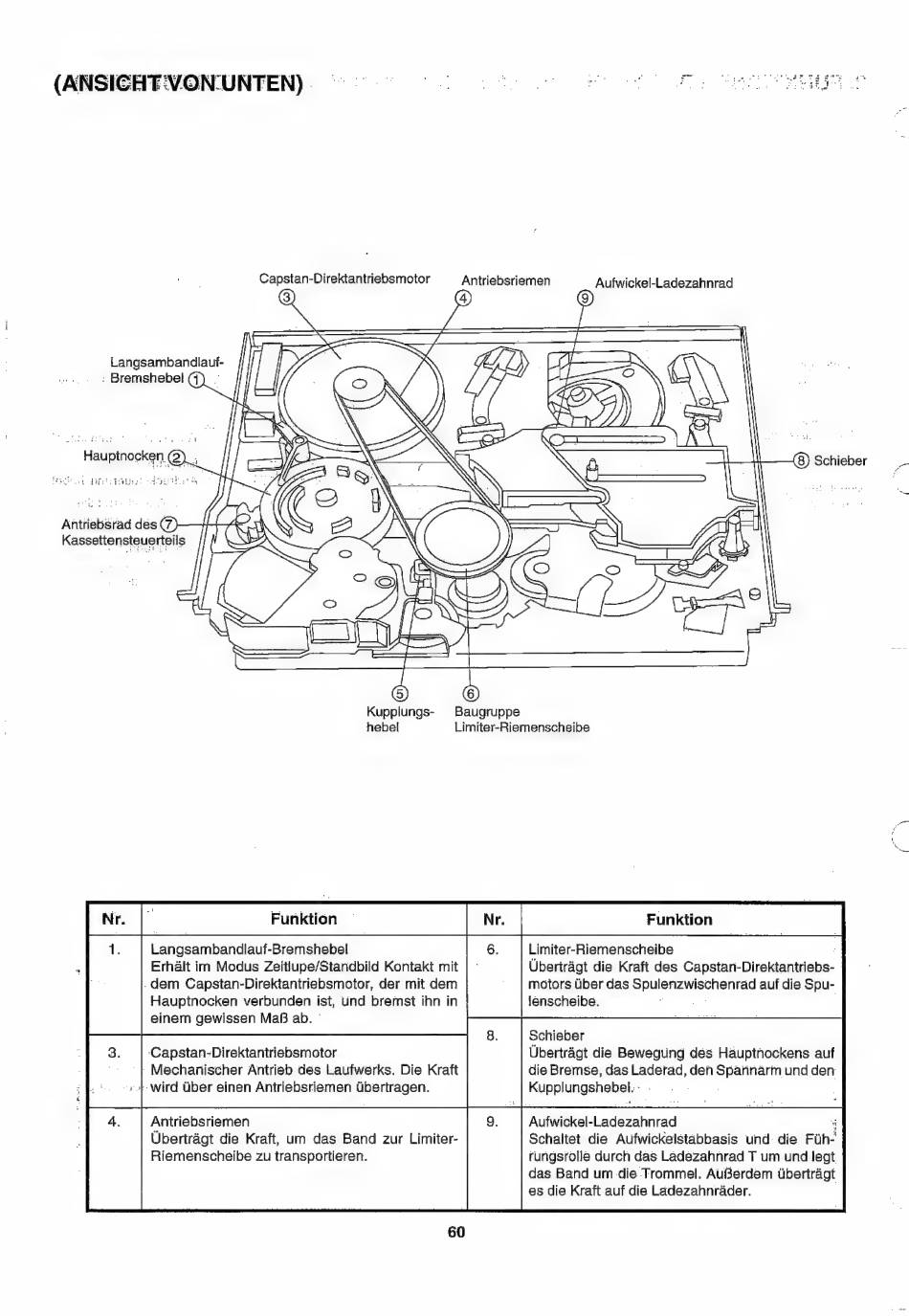

(ANSICHE:'VON'UNTEN)
Capstan-Direktantriebsmotor
Antriebsriemen
Kupplungs-
Baugruppe
Aufwickel-Ladezahnrad
hebel
Limiter-Riemenscheibe
Funktion
Langsambandlauf-Bremshebel
Erhalt im Modus Zeitlupe/Standbild Kontakt mit
.dem Capstan-Direktantriebsmotor, der mit dem
Hauptnocken verbunden ist, und bremst ihn in
einem gewissen MaB ab. ©
'Capstan-Direktantriebsmotor
'| Mechanischer Antrieb des Laufwerks. Die Kraft
4} Wird Uber einen Antriebsriemen Ubertragen.
Antriebsriemen
Ubertragt die Kraft, um das Band zur Limiter-
Riemenscheibe zu transportieren.
Limiter-Riemenscheibe
:
Ubertragt die Kraft des Capstan-Direktantriebs-
motors ber das Spulenzwischenrad auf die Spu-
fenscheibe.
a
|
Schieber
Ubertragt die Bewegung des Hauptnockens auf
die Bremse, das Laderad, den Spannarm und den
Kupplungshebel...
.
Aufwickel-Ladezahnrad
4
Schaltet die Aufwickelstabbasis und die Fuh-
rungsrolle durch das Ladezahnrad T um und legt
das Band um die Trommel. AuBerdem tbertragt
es die Kraft auf die Ladezahnrader.
(8) Schieber
_—
f
