a
eer
en ee

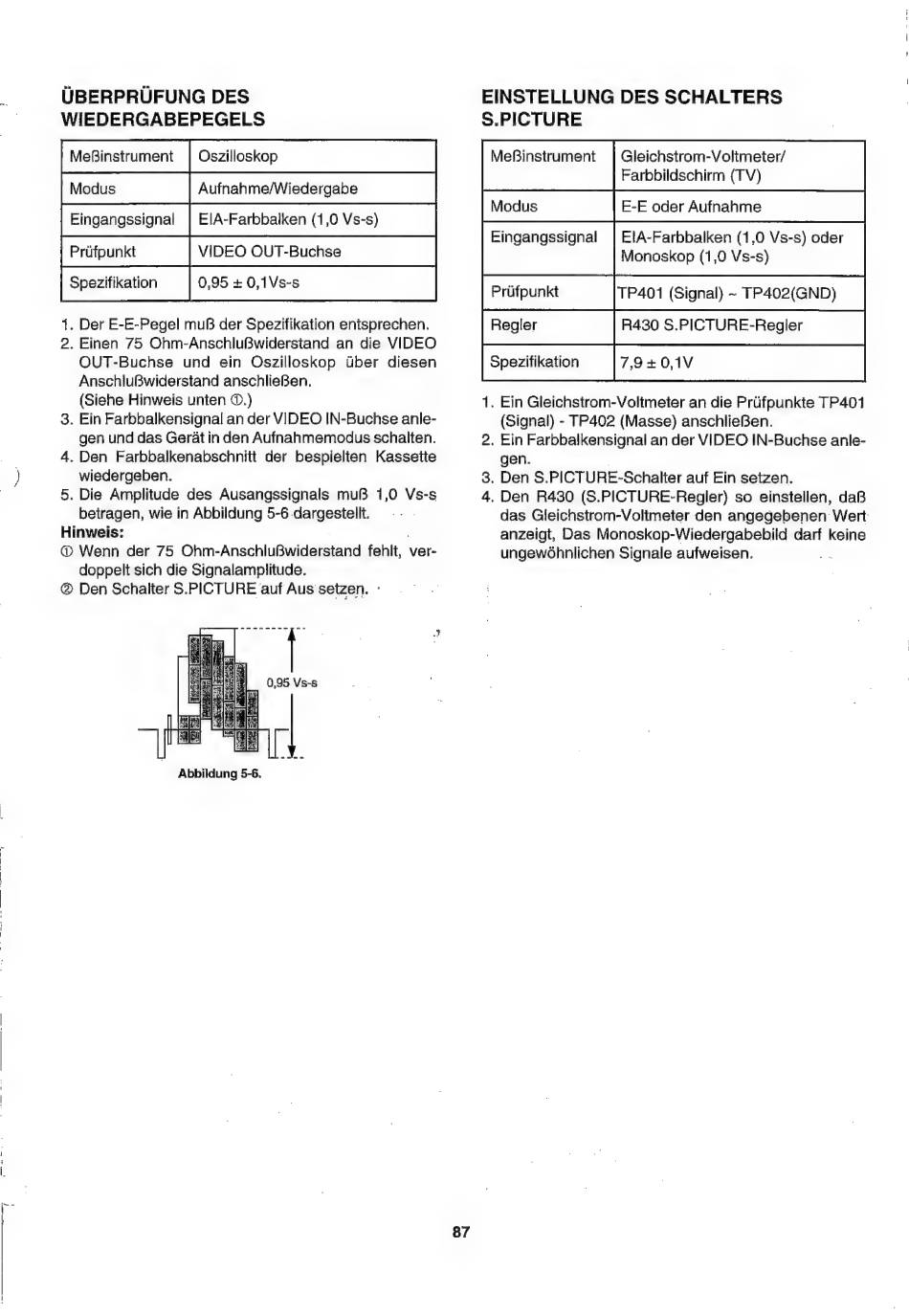

UBERPRUFUNG DES
WIEDERGABEPEGELS
0,95 + 0,1Vs-s
1. Der E-E-Pegel muB der Spezifikation entsprechen.
2. Einen 75 Ohm-AnschluBwiderstand an die VIDEO
OUT-Buchse
und ein Oszilloskop
Uber diesen
AnschluBwiderstand anschlieBen.
(Siehe Hinweis unten ©.)
3. Ein Farbbalkensignal an der VIDEO IN-Buchse anle-
gen und das Gerat in den Aufnahmemodus schalten.
4. Den Farbbalkenabschnitt der bespielten Kasseite
wiedergeben.
5. Die Amplitude des Ausangssignals muB 1,0 Vs-s
betragen, wie in Abbildung 5-6 dargestellt.
Hinweis:
;
;
@ Wenn
der 75 Ohm-AnschluBwiderstand
fehlt, ver-
doppelt sich die Signalamplitude.
® Den Schalter S.PICTURE
'auf Aus setzen. °
Abbildung 5-6.
87
EINSTELLUNG DES SCHALTERS
S.PICTURE
|
Gleichstrom-Voltmeter/
Farbbildschirm (TV)
E-E oder Aufnahme
| El{A-Farbbalken (1,0 Vs-s) oder
Monoskop (1,0 Vs-s)
TP401 (Signal) ~ TP402(GND)
R430 S.PICTURE-Regler
7,9+0,1V
1. Ein Gleichstrom-Volimeter an die Priifpunkte TP401
(Signal) - TP402 (Masse) anschlieBen.
2. Ein Farbbalkensignal an der VIDEO IN-Buchse anle-
gen.
3. Den S.PICTURE-Schalter auf Ein setzen.
4, Den R430 (S.PICTURE-Regler) so einstellen, daB
das Gleichstrom-Voltmeter den angegebenen
Wert
anzeigt, Das Monoskop-Wiedergabebild darf keine
ungewohnlichen Signale aufweisen.
ok
MeBinstrument
Modus
Eingangssignal
Priifpunkt
Regler
Spezifikation
