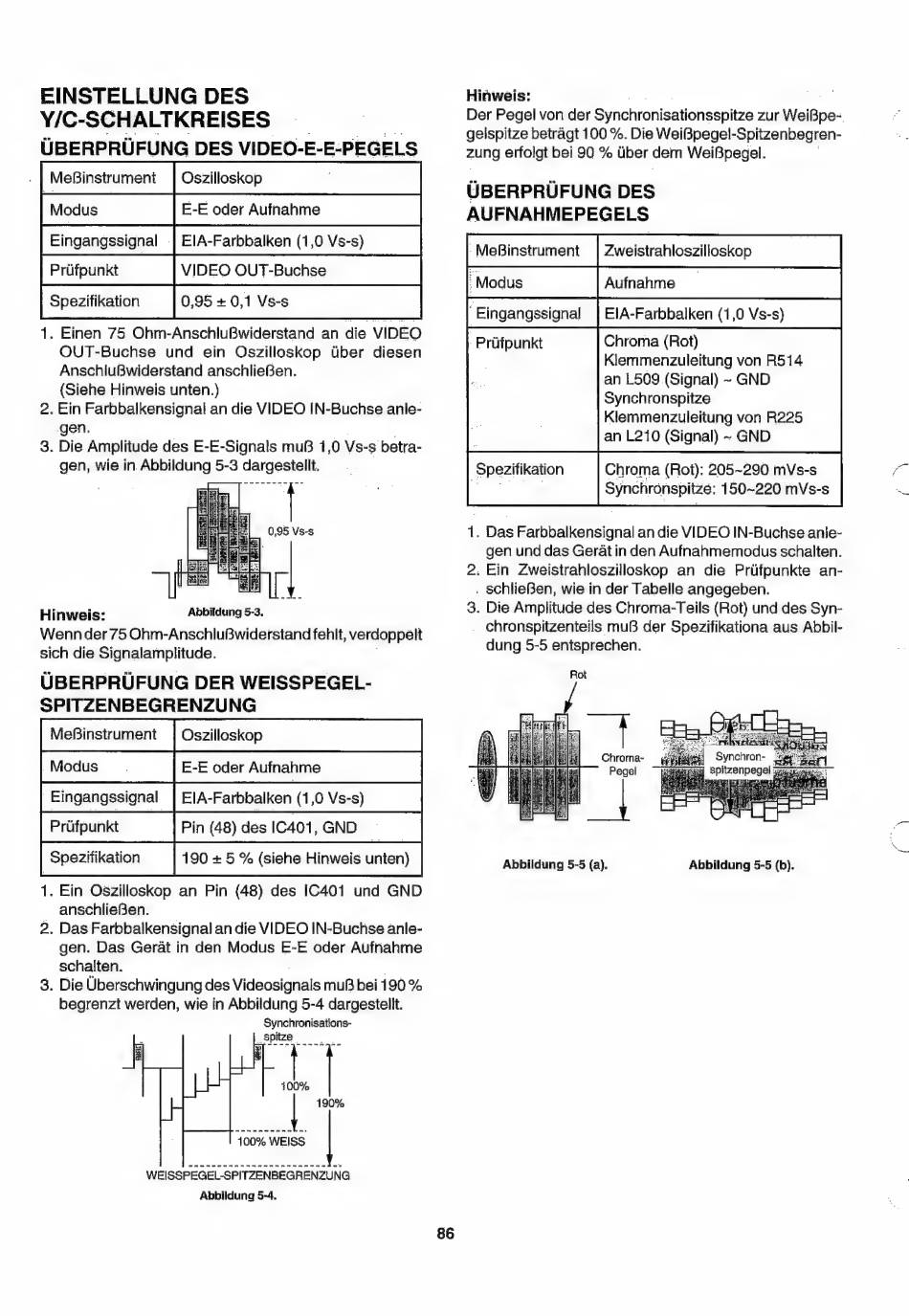

EINSTELLUNG
DES
Y/C-SCHALTKREISES
_ _
7
UBERPRUFUNG DES VIDEO-E-E-PEGELS
. | MeBinstrument
Eingangssignal
| ElA-Farbbalken (1,0 Vs-s)
VIDEO OUT-Buchse
0,95 + 0,1 Vs-s
1. Einen 75 Ohm-AnschluBwiderstand an die VIDEO
OUT-Buchse
und ein Oszilloskop
Uber diesen
AnschluBwiderstand anschlieBen.
(Siehe Hinweis unten.)
2. Ein Farbbalkensignal an die VIDEO IN-Buchse anle-
gen.
3. Die Amplitude des E-E-Signals muB 1,0 Vs-s betra-
gen, wie in. Abbildung 5-3 dargestellt.
|
Priifpunkt
Spezifikation
eae,
a
hea
0,95 Vs-s
Abbildung 5-3.
Hinweis:
Wenn der 75 Ohm-AnschluBwiderstand fehit, verdoppelt
sich die Signalamplitude.
UBERPRUFUNG DER WEISSPEGEL-
SPITZENBEGRENZUNG
Oszilloskop
E-E oder Aufnahme
MeRBinstrument
Eingangssignal
EIA-Farbbalken (1,0 Vs-s)
Prifpunkt
Pin (48) des C401, GND
Spezifikation
190 + 5 % (siehe Hinweis unten)
1. Ein Oszilloskop an Pin (48) des 1C401
und GND
anschlieen.
2. Das Farbbalkensignal an die VIDEO IN-Buchse anle-
gen. Das Gerat in den Modus E-E oder Aufnahme
schaiten.
.
3. Die Uberschwingung des Videosignals muB bei 190 %
begrenzt werden, wie in Abbildung 5-4 dargestelit.
Synchronisations-
_ Spitz
100%
190%
ream
nw
wna
ed
dd
WEISSPEGEL-SPITZENBEGRENZUNG
Abbildung 5-4.
86
Hinweis:
a
Der Pegel von der Synchronisationsspitze zur WeiBpe-.
gelspitze betragt 100 %. Die WeiBpege!-Spitzenbegren-
zung erfolgt bei 90 % liber dem WeiBpegel.
UBERPRUFUNG DES
AUFNAHMEPEGELS
, MeBinstrument
Zweistrahloszilloskop
ElA-Farbbalken (1,0 Vs-s)
Chroma (Rot)
Klemmenzuleitung von R514
an L509 (Signal) ~ GND
Synchronspitze
Klemmenzuleitung von R225
an L210 (Signal) ~ GND
i Eingangssignal
| Prifpunkt
Chroma (Rot): 205~290 mVs-s
Synchronspitze:
150~220 mVs-s
| Spezifikation
1. Das Farbbalkensignal an die VIDEO IN-Buchse anle-
gen und das Gerat in den Aufnahmemodus schalten.
2. Ein Zweistrahloszilloskop an die Priifpunkte an-
. schlieBen, wie in der Tabelle angegeben.
3. Die Amplitude des Chroma-Teils (Rot) und des Syn-
chronspitzenteils
muB der Spezifikationa aus Abbil-
dung 5-5 enisprechen.
Abbildung 5-5 (a).
Abbildung 5-5 (b).
