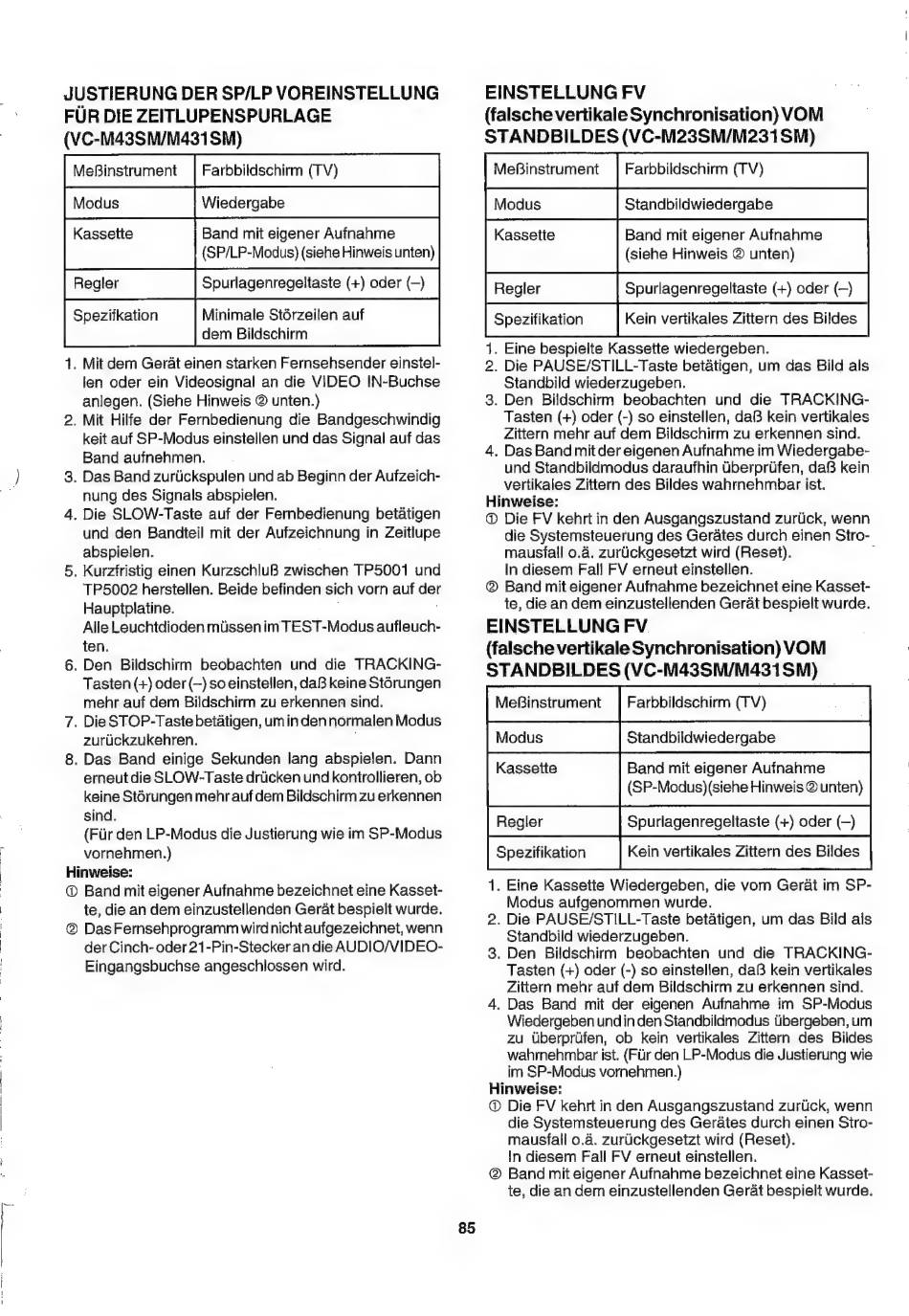

JUSTIERUNG DER SP/LP VOREINSTELLUNG
FUR DIE ZEITLUPENSPURLAGE
(VC-M43SM/M431SM)
Farbbildschirm (TV)
Wiedergabe
Band mit eigener Aufnahme
(SP/LP-Modus} (siehe Hinweis unten)
MeBinstrument
Modus
Kassette
Regler Spurlagenregeitaste (+) oder (—)
Minimale Stérzeilen auf
dem Bildschirm
Spezifkation
1. Mit dem Gerat einen starken Fernsehsender einstel-
len oder ein Videosignal an die VIDEO IN-Buchse
anlegen. (Siehe Hinweis @ unten.)
2. Mit Hilfe der Fernbedienung die Bandgeschwindig
keit auf SP-Modus einstellen und das Signal auf das
Band aufnehmen.
3. Das Band zuriickspulen und ab Beginn der Autzeich-
nung des Signals abspielen.
4. Die SLOW-Taste auf der Fernbedienung betatigen
und den Bandteil mit der Aufzeichnung in Zeitlupe
abspielen.
5. Kurzfristig einen KurzschluB zwischen TP5001 und
TP5002 herstellen. Beide befinden sich vorn auf der
Hauptplatine.
Alle Leuchtdioden miissen im TEST-Modus aufleuch-
ten.
6. Den Bildschirm beobachten und die TRACKING-
Tasten (+) oder (—) so einstellen, daB keine Stérungen
mehr auf dem Bildschirm zu erkennen sind.
7. Die STOP-Taste betatigen, um in den normalen Modus
zuruckzukehren. .
8. Das Band einige Sekunden lang abspielen. Dann
erneut die SLOW-Taste driicken und kontrollieren, ob
keine St6rungen mehrauf dem Bildschirm zu erkennen
sind.
(Fur den LP-Modus die Justierung wie im SP-Modus
vornehmen.)
Hinweise:
@ Band mit eigener Aufnahme bezeichnet eine Kasset-
te, die an dem einzustellenden Gerat bespielt wurde.
® DasFernsehprogramm wird nicht aufgezeichnet, wenn
der Cinch- oder 21-Pin-Stecker an die AUDIO/VIDEO-
Eingangsbuchse angeschlossen wird.
85
EINSTELLUNG FV
(falsche vertikale Synchronisation) VOM
STANDBILDES (VC-M23SM/M231SM)
Farbbildschirm (TV)
Standbildwiedergabe
MeBinstrument
Modus
Kassette
Band mit eigener Aufnahme
(siehe Hinweis @ unten)
Spurlagenregeltaste (+) oder (—
Kein vertikales Zittern des Bildes
Regler
Spezifikation
1. Eine bespielte Kassette wiedergeben.
2. Die PAUSE/STILL-Taste betatigen, um das Bild als
Standbild wiederzugeben.
3. Den Bildschirm beobachten und die TRACKING-
Tasten (+) oder (-) so einstellen, daB kein vertikales
Zittern mehr auf dem Bildschirm zu erkennen sind.
4. Das Band mit der eigenen Aufnahme im Wiedergabe-
und Standbildmodus daraufhin Uberpriifen, daf3 kein
vertikales Zittern des Bildes wahrnehmbar ist.
Hinweise:
@ Die FV kehrt in den Ausgangszustand zurlick, wenn
die Systemsteuerung des Gerates durch einen Stro-
mausfall 0.4. zurickgesetzt wird (Reset). /
In diesem Fal! FV erneut einstellen.
@® Band mit eigener Aufnahme bezeichnet eine Kasset-
te, die an dem einzustellenden Gerat bespielt wurde.
EINSTELLUNG FV
(falsche vertikale Synchronisation) VOM
STANDBILDES (VC-M43SM/M431SM)
Farbbildschirm (TV) oer:
Standbildwiedergabe
Band mit eigener Aufnahme
(SP-Modus)(siehe Hinweis © unten)
Spurlagenregeltaste (+) oder (—)
Kein vertikales Zittern des Bildes
1. Eine Kassette Wiedergeben, die vom Gerat im SP-
Modus aufgenommen wurde.
2. Die PAUSE/STILL-Taste betatigen, um das Bild als
Standbild wiederzugeben.
3. Den Bildschirm beobachten und die TRACKING-
Tasten (+) oder (-) so einstellen, daf3 kein vertikales
Zittern mehr auf dem Bildschirm zu erkennen sind.
4. Das Band mit der eigenen Aufnahme im SP-Modus
Wiedergeben und inden Standbildmodus Ubergeben, um
zu Uberprufen, ob kein vertikales Zittern des Bildes
wahmehmbar ist. (FUr den LP-Modus die Justierung wie
im SP-Modus vornehmen.)
Hinweise:
@ Die FV kehrt in den Ausgangszustand zuruck, wenn
die Systemsteuerung des Gerates durch einen Stro-
mausfall 0.a. zuruickgesetzt wird (Reset).
In diesem Fall FV erneut einstellen.
@® Band mit eigener Aufnahme bezeichnet eine Kasset-
te, die an dem einzustellenden Gerat bespielt wurde.
MeBinstrument
Modus
Kassette
Regler
Spezifikation
