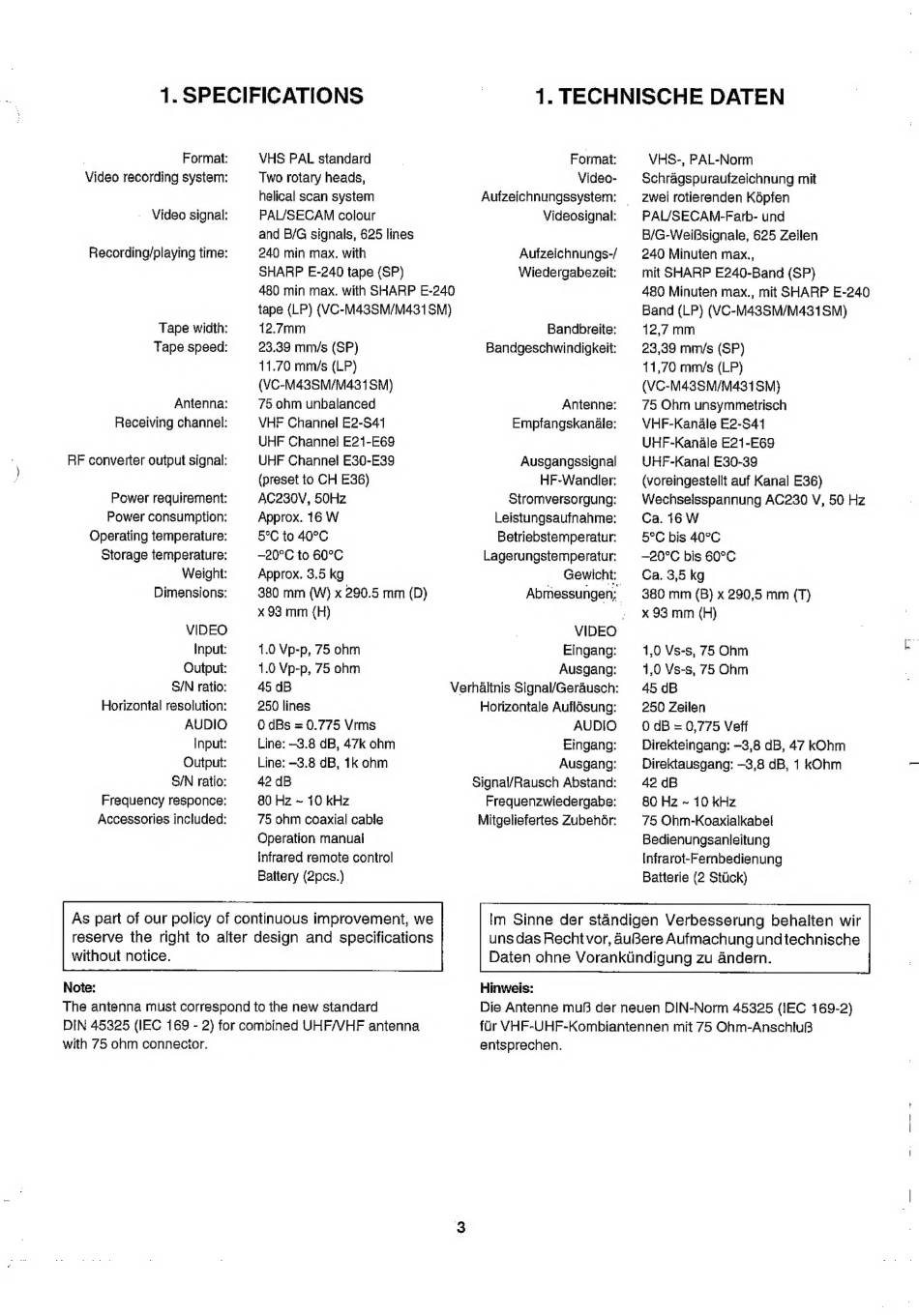

1. SPECIFICATIONS
. Format:
Video recording system:
- Video signal:
Recording/playing time:
Tape width:
Tape speed:
Antenna:
Receiving channel:
RF converter output signal:
Power requirement:
Power consumption:
Operating temperature:
Storage temperature:
Weight:
Dimensions:
VIDEO
Input:
Output:
S/N ratio:
Horizontal resolution:
AUDIO
Input:
Output:
S/N ratio:
Frequency responce:
Accessories included:
As part of our policy of continuous improvement, we
reserve the right to alter design and specifications
without notice.
Note:
The antenna must correspond to the new standard
DIN 45325 (IEC 169 - 2) for combined UHF/VHF antenna
with 75 ohm connector.
VHS PAL standard Format:
Two rotary heads, Video-
helical scan system Aufzeichnungssystem: _
PAL/SECAM colour Videosignal:
and B/G signals, 625 lines
240 min max. with Aufzeichnungs-/
SHARP E-240 tape (SP) Wiedergabezeit:
480 min max. with SHARP E-240
tape (LP) (VC-M43SM/M431 SM)
12.7mm Bandbreite:
23.39 mm/s (SP) Bandgeschwindigkeit:
11.70 mm/s (LP)
(VC-M43SM/M431SM)
75 ohm unbalanced Antenne:
VHF Channel E2-S41 Empfangskandle:
UHF Channel E21-E69
UHF Channe! E30-E39 Ausgangssignal
(preset to CH E36) HF-Wandler:
AC230V, 50Hz Stromversorgung:
Approx. 16 W Leistungsaufnahme:
5°C to 40°C Betriebstemperatur:
—20°C to 60°C Lagerungstemperatur:
Approx. 3.5 kg Gewicht:
380 mm (W) x 290.5 mm (D) Abmessungen;
x 93 mm (H) 3
VIDEO
1.0 Vp-p, 75 ohm Eingang:
1.0 Vp-p, 75 ohm Ausgang:
45 dB Verhaltnis Signal/Gerausch:
250 lines Horizontale Auflésung:
0 dBs = 0.775 Vrms AUDIO
Line: -3.8 dB, 47k ohm Eingang:
Line: -3.8 dB, 1k ohm Ausgang:
42 dB Signal/Rausch Abstand:
80 Hz ~ 10 kHz Frequenzwiedergabe:
75 ohm coaxial cable
Operation manual
Infrared remote control
Battery (2pcs.)
Mitgeliefertes Zubeh6ér:
Hinweis:
entsprechen.
Im Sinne der standigen Verbesserung behalten wir
uns das Rechtvor, auBere Aufmachung undtechnische
Daten ohne VorankUndigung zu andern.
1. TECHNISCHE DATEN
VHS-, PAL-Norm
Schragspuraufzeichnung mit
zwei rotierenden Képfen
PAL/SECAM-Farb- und
B/G-WeiBsignale, 625 Zeilen
240 Minuten max.,
mit SHARP E240-Band (SP)
480 Minuten max., mit SHARP E-240
Band (LP) (VC-M43SM/M431SM)
12,7 mm
23,39 mm/s (SP)
11,70 mm/s (LP)
(VC-M43SM/M431SM}
75 Ohm unsymmetrisch
VHF-Kanale E2-S41
UHF-Kanale E21-E69
UHF-Kanal E30-39
(voreingestellt auf Kanal E36)
Wechseisspannung AC230 V, 50 Hz
Ca. 16 W
5°C bis 40°C
-20°C bis 60°C
Ca. 3,5 kg
380 mm (B) x 290,5 mm (T)
x 93 mm (H)
1,0 Vs-s, 75 Ohm h
1,0 Vs-s, 75 Ohm
45 dB
250 Zeilen
0 dB = 0,775 Veff
Direkteingang: -3,8 dB, 47 kOhm
Direktausgang: —3,8 dB, 1 kOhm -
42 dB
80 Hz ~ 10 kHz
75 Ohm-Koaxialkabel
Bedienungsanleitung
Infrarot-Fernbedienung
Batterie (2 Stick)
Die Antenne mu der neuen DIN-Norm 45325 (IEC 169-2)
far VHF-UHF-Kombiantennen mit 75 Ohm-AnschiuB
