® Vorbereitung
Drehmomentmesser
Die MeBskala auf
"0" einstellen
g Anbringen
Autwicke!-
_spulenscheibe
Abbildung 1-27.
e Uberpriifung
Den Drehmomentmesser langsam
von Hand in die Aufwickelricht-
ung drehen (eine Drehung alle 2
bis 3 Sekunden).
zeigt den Maximalwert
(rote Marke)
Aufwickel-
richtung
Abbildung 1-28.
® Einstellung
Der Drehmomentmesser
VC-S1000G(BK)
VC-S1000S(BK)
Hinweise:
1. Den Drehmomentmesser hinunterdricken, damit
er nicht weggeschleudert wird.
2. Beim Uberpriifen des Aufwickeldrehmoments die
Spulenscheibe nicht fur langere Zeit blockiert
halten.

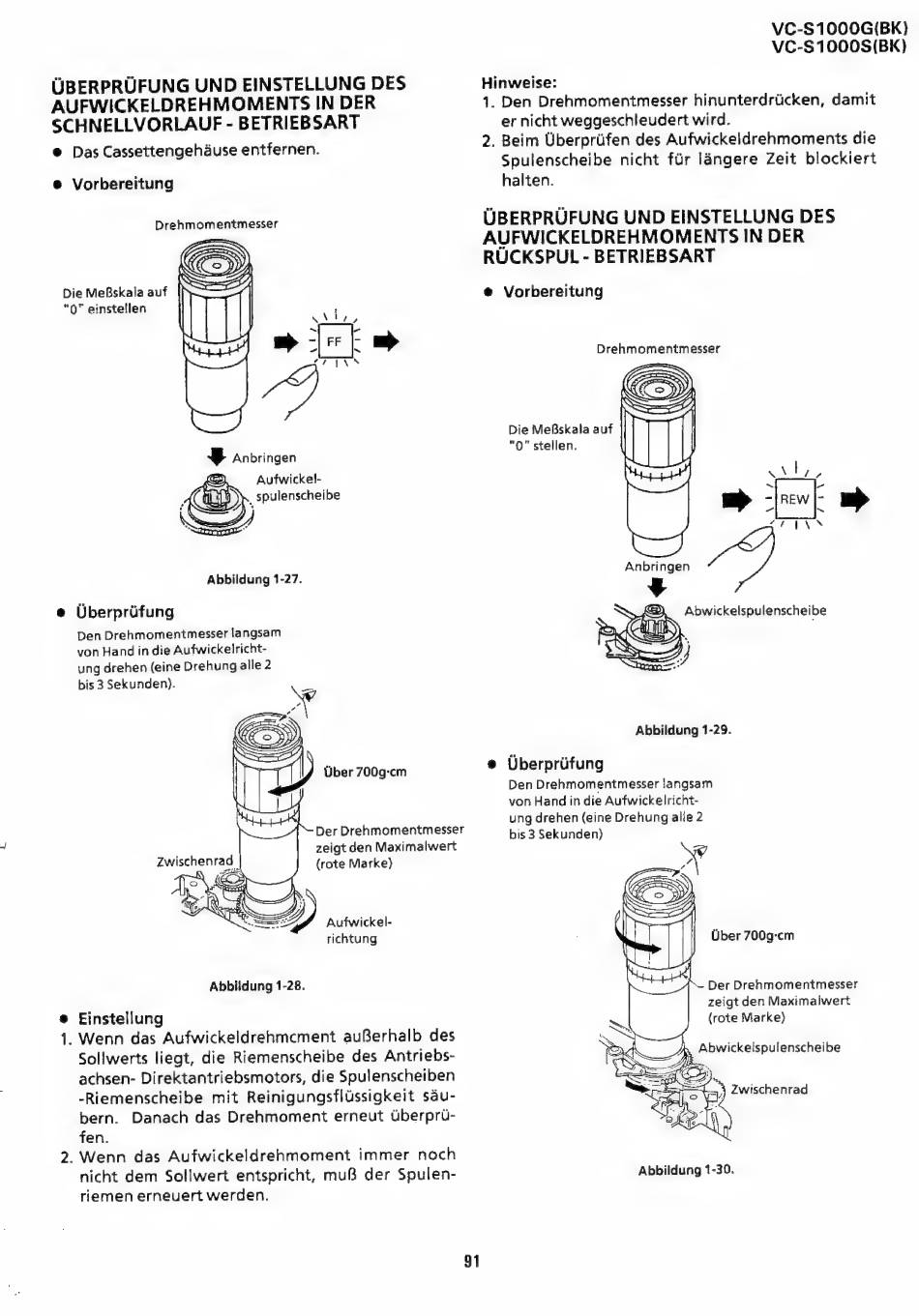

UBERPRUFUNG UND EINSTELLUNG DES
AUFWICKELDREHMOMENTS IN DER
RUCKSPUL - BETRIEBSART
@ Vorbereitung
Drehmomentmesser
Die MeRskala auf
"oO" stellen.
Abbildung 1-29.
Uberpriifung
Den Drehmomentmesser langsam
von Hand in die Aufwickelricht-
ung drehen (eine Drehung alle 2
bis 3 Sekunden)
Uber 700g-cm
- Der Drehmomentmesser
zeigt den Maximalwert
(rote Marke)
Abbildung 1-30.
