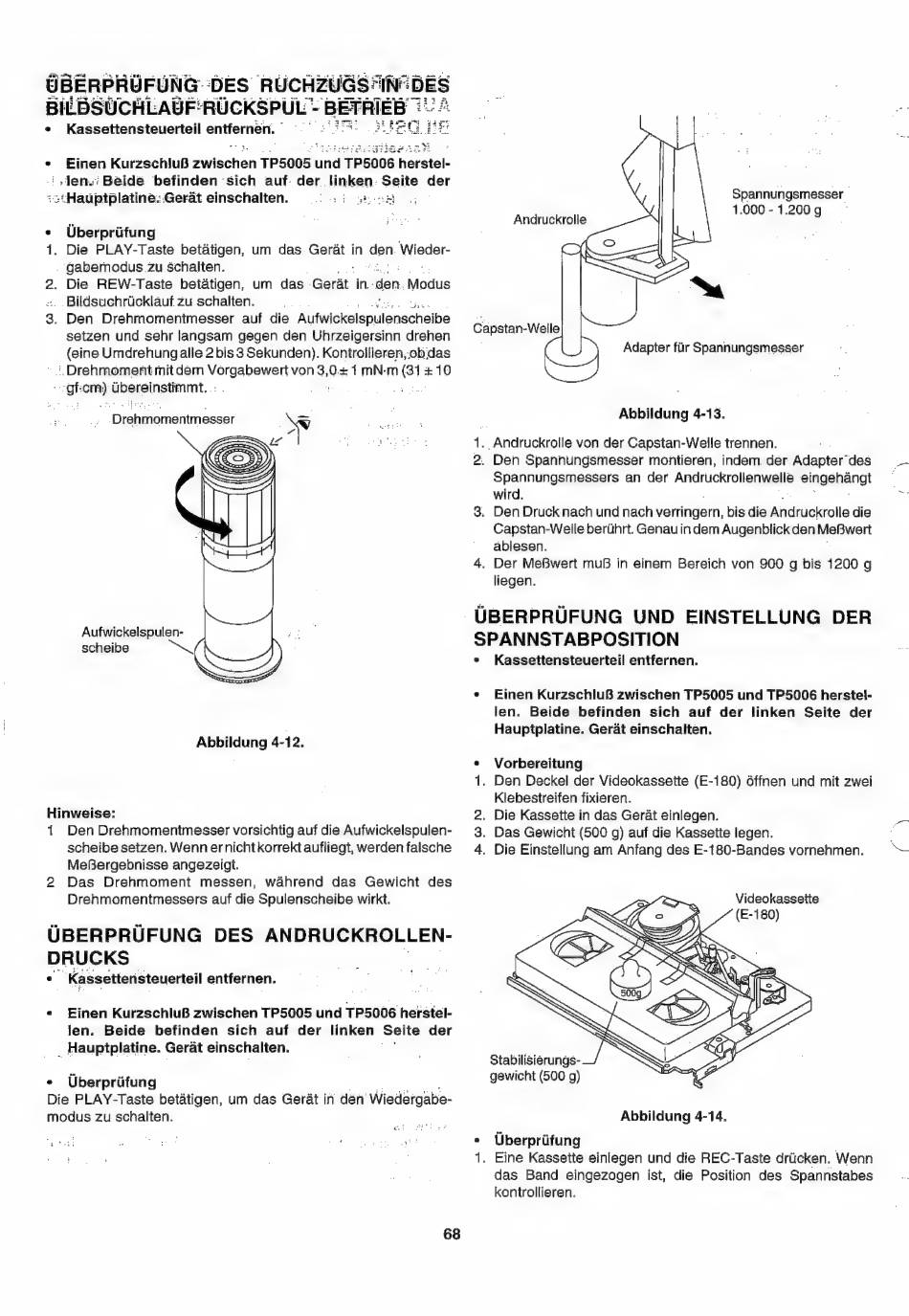

GBERPRUFUNG DES RUCHZUGS-IN
BILBSUCHLAUF: — 'BETRIE
¢« Kassettensteuerteil entfernen.
° Einen Roteechiue zwischen TP5005 und P5006 herstel-
aaa Gerat sinechalten. 7 ae ern
¢ Uberpriifung
1. Die PLAY-Taste betatigen, um das Gerat in del Wieder-
. gabemodus.zu schalten.
2. Die REW-Taste betatigen, um das. Gerat in: 'den. Modus
:. .Bildsuchrucklauf zu schalten.
3. Den Drehmomentmesser auf die Ausuickelgpulensonaive
setzen und sehr langsam gegen den Uhrzeigersinn drehen
(eine Umdrehung alle 2 bis 3 Sekunden). Kontrollieren,.ob das
~ |. Drehmoment mitdem lai von3,0.+ 1 mN-m on +10
cs i eg dean lhe . :
'Grehmonienimesset . -_
Aufwickelspulen-
scheibe
Abbildung 4-12.
Hinweise:
1 Den Drehmomentmesser vorsichtig auf die Aufwickelspulen-
scheibe setzen. Wenn er nicht korrekt aufliegt, werden falsche
MeBergebnisse angezeigi.
2 Das Drehmoment messen, wahrend das Gewicht des
Drehmomentmessers auf die Spulenscheibe wirkt.
UBERPRUFUNG DES ANDRUCKROLLEN-
DRUCKS
-— Kassettensteuerteil entfernen.
« Einen KurzschluB zwischen TP5005 und TP5006 herstel-
len. Beide befinden sich auf der linken Seite der
_ Hauptplatine. Gerat einschalten.
* Uberpriifung
Die PLAY-Taste betatigen, um das Gerat in den Wiedergabe-
modus zu schalten.
Gloss
68
Spannungsmesser
1,000 - 1.200 g
Andruckrolle
Abbildung 4-13.
1. Andruckrolle von der Capstan-Welle trennen.
2. Den Spannungsmesser montieren, indem. der Adapter des
Spannungsmessers an der Andmerrollenwelle elngehangt
wird.
3. Den Druck nach und nach verringem, bis die Andruckrolie die
Capstan-Welle berithrt. Genau in dem Augenblick den Meewen
ablesen.
4. Der MeBwert muB in einem Bereich von 900 g bis 1200 g
liegen.
UBERPRUFUNG UND EINSTELLUNG DER
SPANNSTABPOSITION
* Kassettensteuerteil entfernen.
* Einen KurzschluB zwischen TP5005 und TP5006 herstel-
len. Beide befinden sich auf der linken Seite der
Haupitplatine. Gerat einschalten.
¢ Vorbereitung
1. Den Deckel der Videokassette (E-180) Offnen und mit zwei
Klebestreifen fixieren.
2. Die Kassette in das Gerat einlegen.
3. Das Gewicht (500 g) auf die Kassette legen.
4. Die Einstellung am Anfang des E-180-Bandes vornehmen.
Videokassette
Abbildung 4-14.
« Uberpriifung
1. Eine Kassette einlegen und die REC-Taste driicken. Wenn
das Band eingezogen ist, die Position des Spannstabes
kontrollieren.
