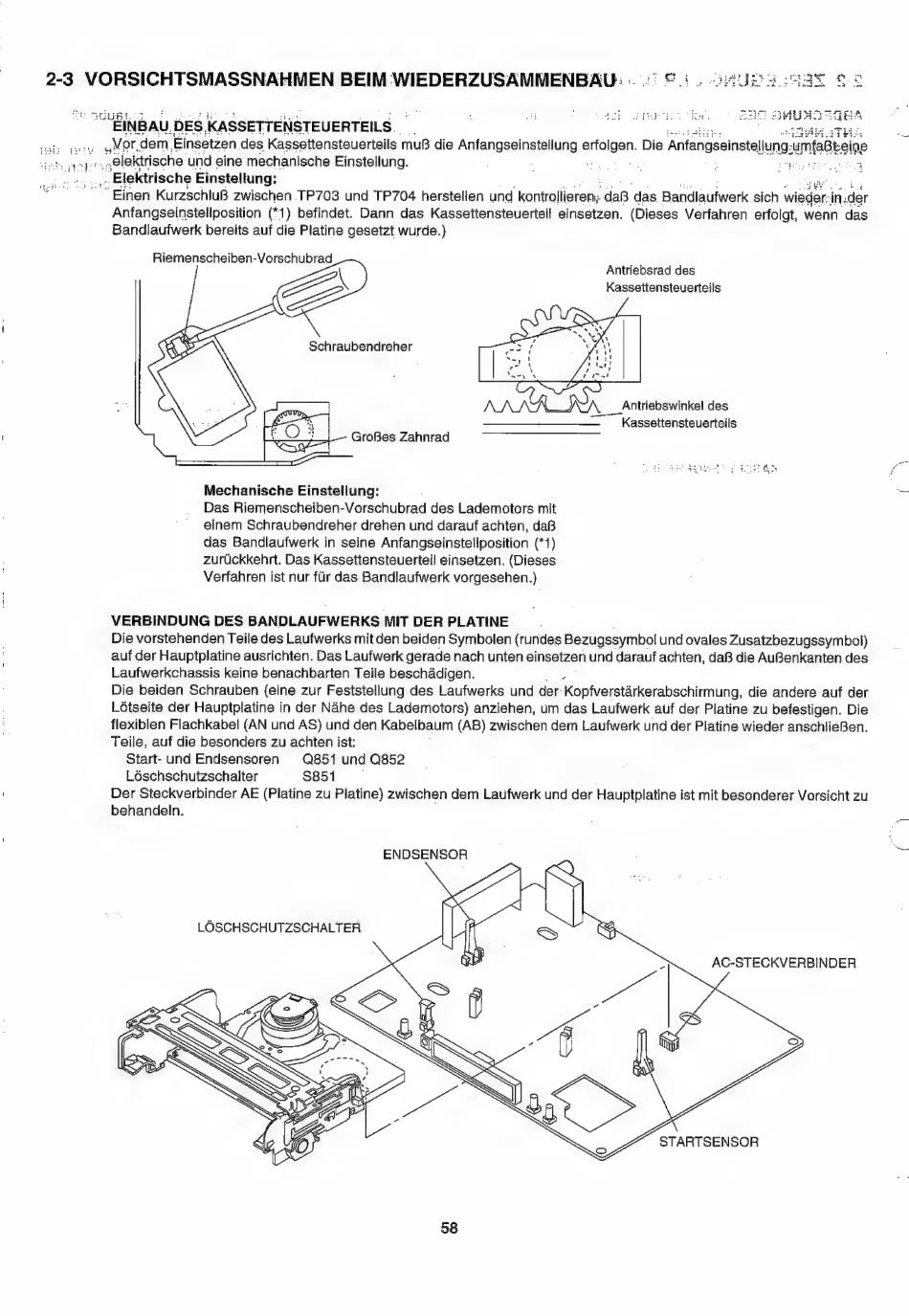

2-3 VORSICHTSMASSNAHMEN BEIM WIEDERZUSAMMENBAU: . 2) ©.) | ei SS 8s
i t ei oo: + a ae rae oe be Kee - SS: MUA aca
'EINBAU. DES. KASSETTENSTEUERTEILS. 7 4 a2,
_Mor.dem Einsetzen des Kassettensteuerteils muB die a aia Die Anfangseinstellung samfabeaie
"elektrische und eine mechanische Einstellung. ye ce . ge gnrst,
sae . Elektrische Einstellung:
"Einen Kurzschlu8 zwischen TP703 und TP704 herstellen und kontroliierer; 'dap das Bandlaufwerk sich wieder: jnider
Anfangseinstellposition (*1) befindet. Dann das Kassettensteuerteil einsetzen. (Dieses Verfahren erfolgt, wenn das
Bandlautwerk bereits auf die Platine gesetzt wurde.)
Riemenscheiben-Vorschubrad
Antriebsrad des
Kassettensteuerteils
Antriebswinke! des
Kasseitensteuerteils
ats
res
Ve 'e
Mechanische Einstellung:
Das Riemenscheiben-Vorschubrad des Lademotors mit
einem Schraubendreher drehen und darauf achten, daB
das Bandlaufwerk in seine Anfangseinsteliposition (*1)
zurUckkehrt. Das Kassettensteuerteil einsetzen. (Dieses
Verfahren ist nur flr das Bandlaufwerk vorgesehen.)
VERBINDUNG DES BANDLAUFWERKS MIT DER PLATINE
Die vorstehenden Teile des Laufwerks mit den beiden Symbolen (rundes Bezugssymbol und ovales Zusatzbezugssymbol)
auf der Hauptplatine ausrichten. Das Laufwerk gerade nach unten einsetzen und darauf achten, daB die AuBenkanten des
Laufwerkchassis keine benachbarten Teile beschadigen.
Die beiden Schrauben (eine zur Feststellung des Laufwerks und der: Kopfverstarkerabschirmung, die andere auf der
Ldtseite der Hauptplatine in der Nahe des Lademotors) anziehen, um das Laufwerk auf der Platine zu befestigen. Die
flexiblen Flachkabel (AN und AS) und den Kabelbaum (AB) zwischen dem Laufwerk und der Platine wieder anschlieBen.
Teile, auf die besonders zu achten ist:
Start- und Endsensoren Q851 und Q852
Léschschutzschalter $851
Der Steckverbinder AE (Platine zu Platine) zwischen dem Laufwerk und der Hauptplatine ist mit besonderer Vorsicht zu
behandeln.
EN DSENSOR
LOSCHSCHUTZSCHALTER
AC-STECKVERBINDER
STARTSENSOR
