Anschluss eines Gerätes zur Einspeisung der externen Wartemusik
Die Relais Nr. 1, 4 und 6 stellen jeweils einen Arbeits-
stromkontakt, die Relais Nr. 2 und 5 einen Arbeits-
stromkontakt mit Schutzbeschaltung (100 nF, 220
und das Relais Nr. 3 einen Ruhe- und einen Arbeits-
stromkontakt zur Verfügung.
Der COMmander Basic liefert an den Klemmen keine
Schaltspannung, das heißt, die Versorgung der ange-
schlossenen Geräte muss durch eine externe Span-
nung erfolgen.
Anschluss eines Gerätes zur Einspeisung der externen Wartemusik
Als Alternative zur internen Wartemusik besteht auch
die Möglichkeit, eine externe Musikquelle (z. B. einen
CD-Player) anzuschließen. Hierzu steht Ihnen auf dem
COMmander 2TSM analog-Modul eine Cinch-Buchse
(mit „ext. Musik" beschriftet) zur Verfügung. Diese
externe Musikquelle können Sie bei Bedarf auch über
die Relaisfunktionen des COMmander Basic ein-/aus-
schalten
Die Lautstärkeeinstellung für die externe Wartemusik
erfolgt über einen Regler, der sich auf der Platine hinter
der Cinch-Buchse befindet (mit „Lautstärke Musik"
beschriftet, siehe
An diesem Eingang kann aber auch ein Musikstück
eingespeist werden, das als neue interne Wartemusik
im COMmander Basic gespeichert wird.
☞
Beim Abspielen externer Wartemusik muss die
Gebührenpflicht
beachtet werden. Bitte erkundigen Sie sich hierzu
bei der zuständigen Gesellschaft.
Anschluss einer Lautsprecheranlage für Ansagen
Auf dem COMmander 2TSM analog-Modul steht Ihnen
für Ansagen eine Cinch-Buchse (mit „Ansageausgang"
beschriftet) zur Verfügung. An diese können Sie eine
Lautsprecheranlage mit Verstärker bzw. einen Aktiv-
Lautsprecher anschließen (siehe
Daten des COMmander 2TSM analog-Moduls auf
Seite
Bei Bedarf können Sie auch ein bzw. mehrere Relais
des COMmander Basic einrichten, um die Lautspre-
cheranlage oder ein anderes Gerät während der
Ansage ein- bzw. auszuschalten.
(Abb.
39).
Abb. 18 auf Seite
für
bestimmte
I-57).
Achten Sie dabei aber auf die Belastbarkeit der Relais-
kontakte (50 V/1 A), die nicht zum direkten Schalten
)
netzspannungsbetriebener Geräte geeignet sind. Dies
macht die Zwischenschaltung eines Netzrelais erfor-
derlich
KLIN2
KLIN1
TS12
TS11
TO12
TO11
TGND
TNF1
KLIN4
KLIN3
TS22
TS21
TO22
TO21
TGND
TNF2
I-21).
Rel3 com
Rel3 no
Rel3 nc
Rel6 com
Rel6 no
weitkl.
GND
12Volt
Musikstücke
Kapitel Technische
(Abb. 38 auf Seite I-31

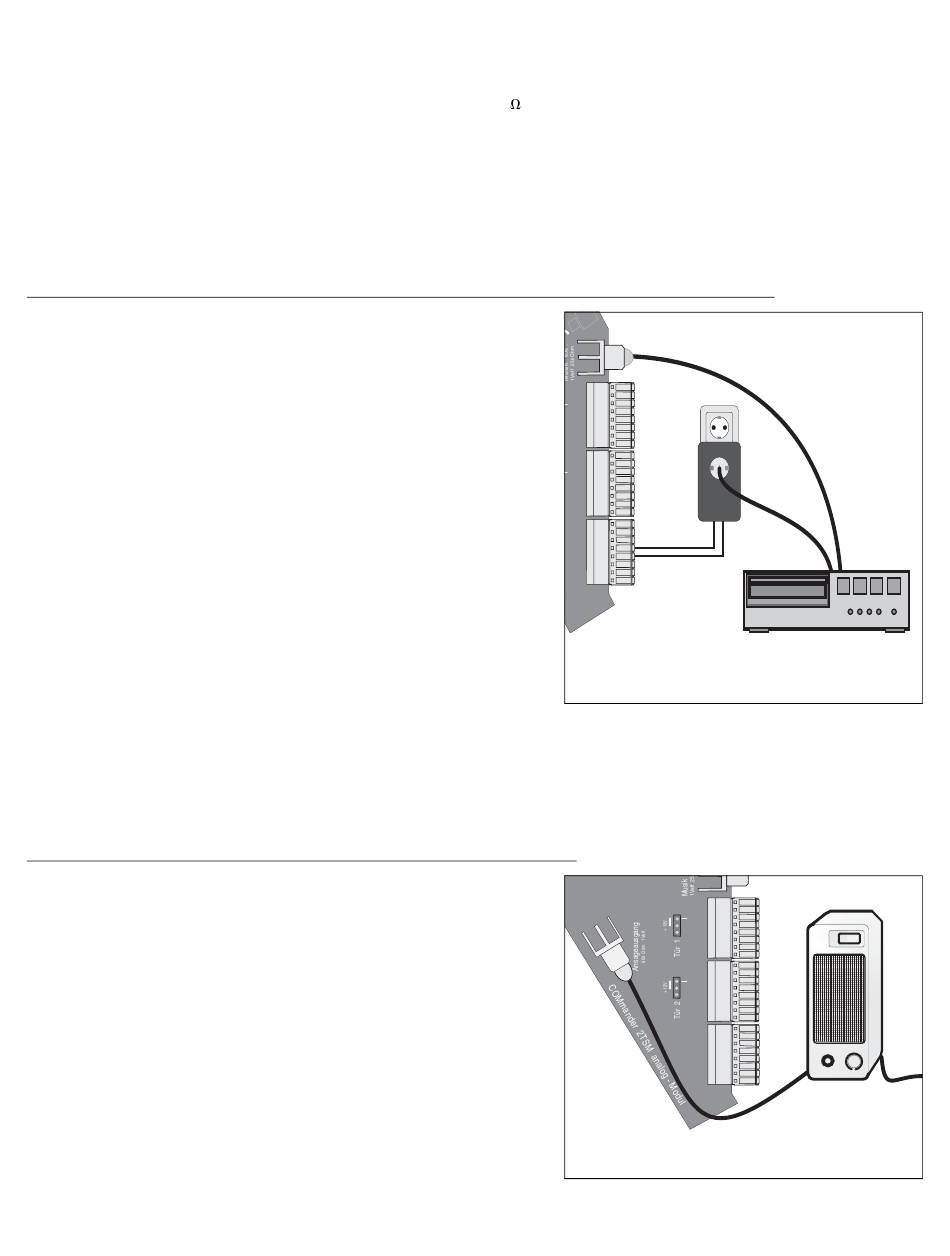

Abb. 39: Wartemusik schalten über
Netzrelais
KLIN2
KLIN1
TS12
TS11
TO12
TO11
TGND
TNF1
KLIN4
KLIN3
TS22
TS21
TO22
TO21
TGND
TNF2
Rel3 com
Rel3 no
Rel3 nc
Rel6 com
Rel6 no
Zweitkl.
GND
+12Volt
Abb. 40: Lautsprecher für Ansage
und
Abb.
39).
