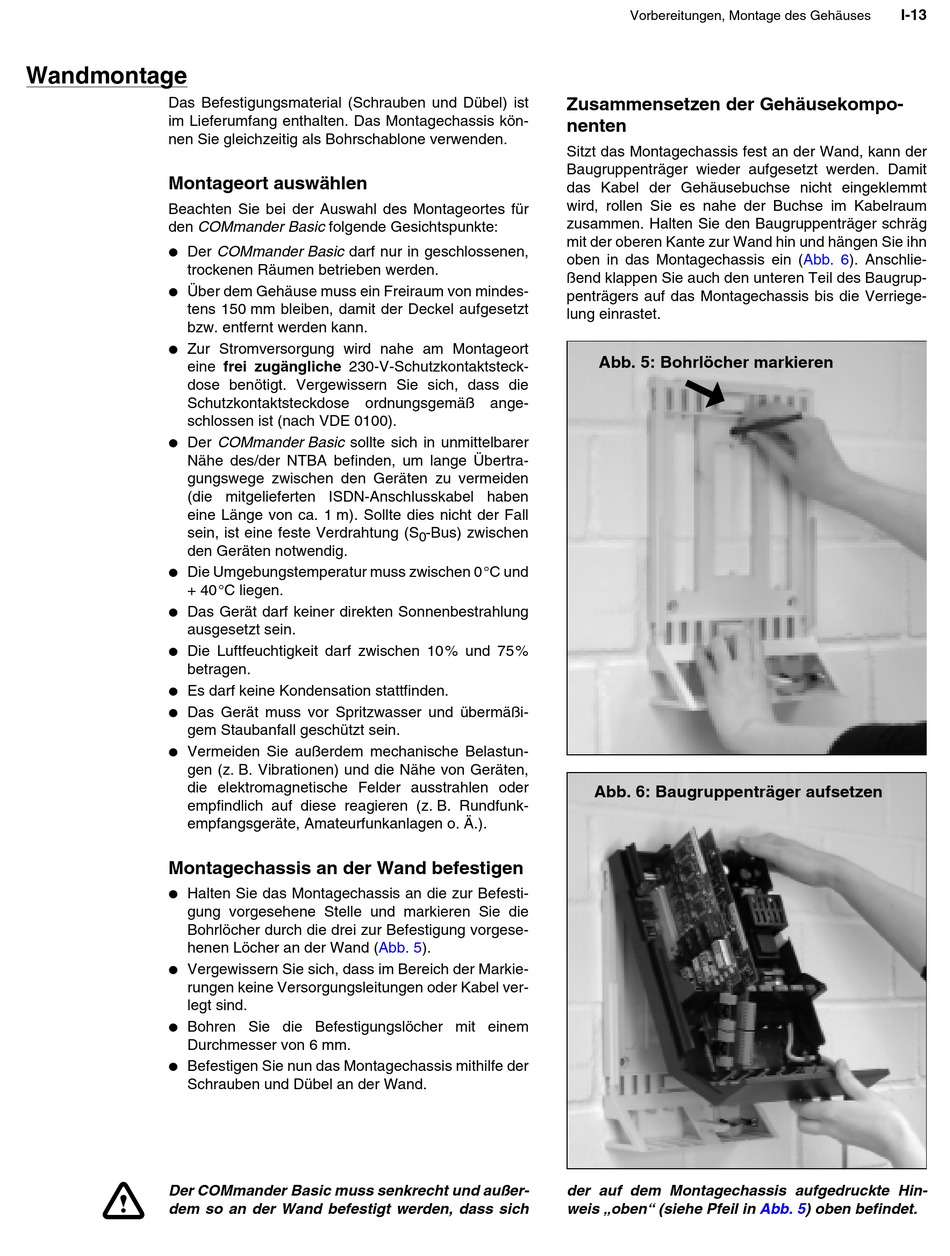

Wandmontage
Das Befestigungsmaterial (Schrauben und Dübel) ist
im Lieferumfang enthalten. Das Montagechassis kön-
nen Sie gleichzeitig als Bohrschablone verwenden.
Montageort auswählen
Beachten Sie bei der Auswahl des Montageortes für
den COMmander Basic folgende Gesichtspunkte:
b
Der COMmander Basic darf nur in geschlossenen,
trockenen Räumen betrieben werden.
b
Über dem Gehäuse muss ein Freiraum von mindes-
tens 150 mm bleiben, damit der Deckel aufgesetzt
bzw. entfernt werden kann.
b
Zur Stromversorgung wird nahe am Montageort
eine frei zugängliche 230-V-Schutzkontaktsteck-
dose benötigt. Vergewissern Sie sich, dass die
Schutzkontaktsteckdose ordnungsgemäß ange-
schlossen ist (nach VDE 0100).
b
Der COMmander Basic sollte sich in unmittelbarer
Nähe des/der NTBA befinden, um lange Übertra-
gungswege zwischen den Geräten zu vermeiden
(die mitgelieferten ISDN-Anschlusskabel haben
eine Länge von ca. 1 m). Sollte dies nicht der Fall
sein, ist eine feste Verdrahtung (S
den Geräten notwendig.
b
Die Umgebungstemperatur muss zwischen 0°C und
+ 40°C liegen.
b
Das Gerät darf keiner direkten Sonnenbestrahlung
ausgesetzt sein.
b
Die Luftfeuchtigkeit darf zwischen 10% und 75%
betragen.
b
Es darf keine Kondensation stattfinden.
b
Das Gerät muss vor Spritzwasser und übermäßi-
gem Staubanfall geschützt sein.
b
Vermeiden Sie außerdem mechanische Belastun-
gen (z. B. Vibrationen) und die Nähe von Geräten,
die elektromagnetische Felder ausstrahlen oder
empfindlich auf diese reagieren (z. B. Rundfunk-
empfangsgeräte, Amateurfunkanlagen o. Ä.).
Montagechassis an der Wand befestigen
b
Halten Sie das Montagechassis an die zur Befesti-
gung vorgesehene Stelle und markieren Sie die
Bohrlöcher durch die drei zur Befestigung vorgese-
henen Löcher an der Wand
b
Vergewissern Sie sich, dass im Bereich der Markie-
rungen keine Versorgungsleitungen oder Kabel ver-
legt sind.
b
Bohren Sie die Befestigungslöcher mit einem
Durchmesser von 6 mm.
b
Befestigen Sie nun das Montagechassis mithilfe der
Schrauben und Dübel an der Wand.
Der COMmander Basic muss senkrecht und außer-
e
dem so an der Wand befestigt werden, dass sich
-Bus) zwischen
0
(Abb.
5).
Vorbereitungen, Montage des Gehäuses
Zusammensetzen der Gehäusekompo-
nenten
Sitzt das Montagechassis fest an der Wand, kann der
Baugruppenträger wieder aufgesetzt werden. Damit
das Kabel der Gehäusebuchse nicht eingeklemmt
wird, rollen Sie es nahe der Buchse im Kabelraum
zusammen. Halten Sie den Baugruppenträger schräg
mit der oberen Kante zur Wand hin und hängen Sie ihn
oben in das Montagechassis ein
ßend klappen Sie auch den unteren Teil des Baugrup-
penträgers auf das Montagechassis bis die Verriege-
lung einrastet.
Abb. 5: Bohrlöcher markieren
Abb. 6: Baugruppenträger aufsetzen
der auf dem Montagechassis aufgedruckte Hin-
weis „oben" (siehe Pfeil in
I-13
(Abb.
6). Anschlie-
Abb.
5) oben befindet.
