Schrack COMmander Basic Installations- Und Konfigurationshandbuch Seite 36

I-36
Anschluss am NTBA
ISDN

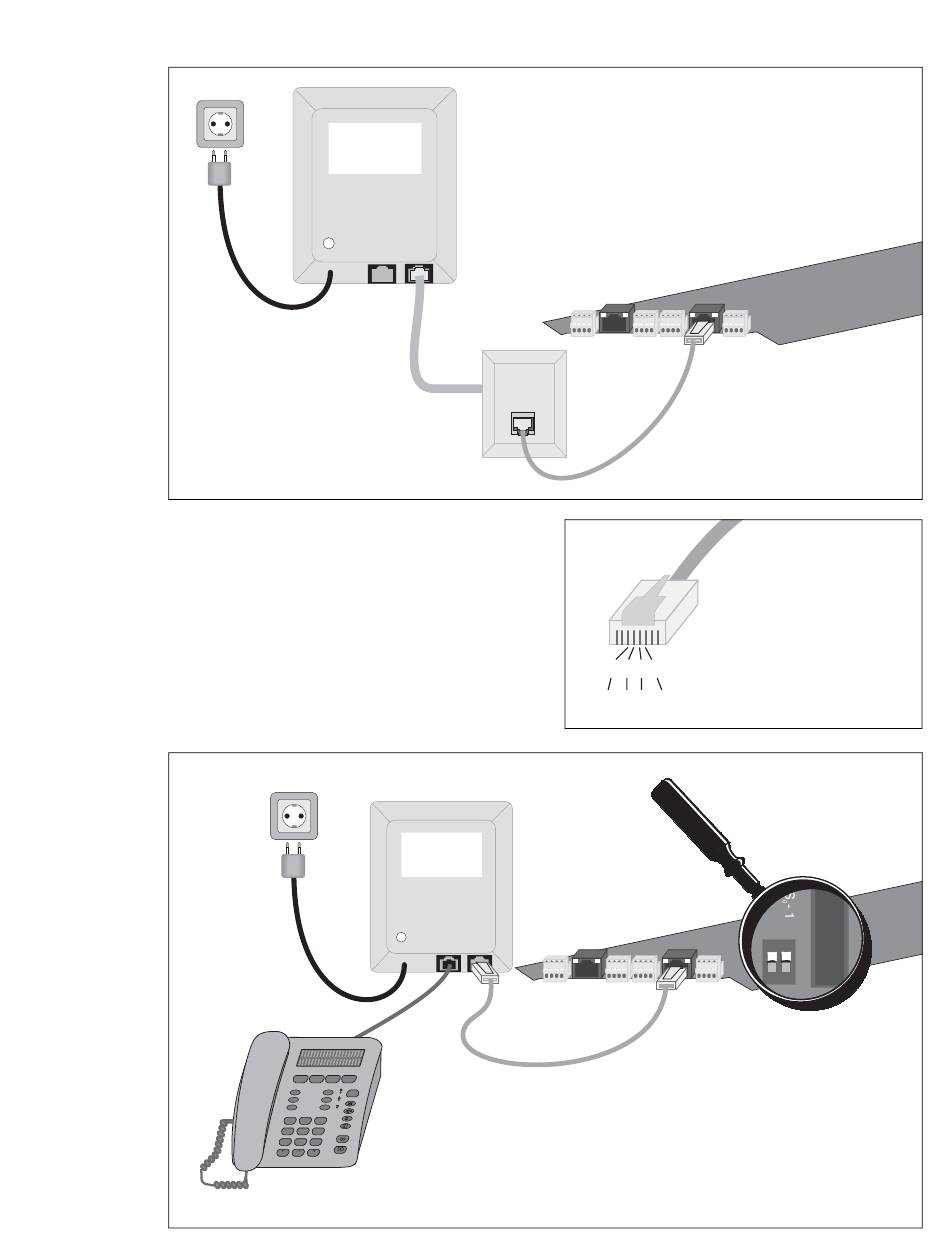

Abb. 46: Anschluss am externen S -Bus
0
IIIIIIIIIIIIIIIIIIIIIII
(Tk-Anlagenanschluss)
IIIIIIIIIIIIIIIII
3. Variante: Wenn Sie einen der S -Ports ohne verfüg-
0
bare RJ45-Buchse als externen S -Port eingestellt ha-
0
ben, müssen Sie die am COMmander 4S -Modul ver-
0
fügbare 4-polige Anschlussklemme des
entsprechenden S -Ports verwenden. Die Belegung
0
eines Westernsteckers zur Anschlussklemme ist in
Abb. 47 dargestellt. Hinweise betreffend des zu ver-
wendenden Kabels finden Sie im Kapitel Installation
Abb. 47: Belegung
weiterer ISDN-Steckdosen auf Seite I-26. Die Ab-
Westernstecker
3 4 5 6
schlusswiderstände müssen sowohl im NTBA als auch
a2 a1 b1 b2
am entsprechenden S -Port des COMmander Basic
0
eingeschaltet sein.
ISDN
IIIIIIIIIIIIIIIIIIIIIII
IIIIIIIIIIIIIIIII
ON
1 2
Abb. 48: Direkter Anschluss am NTBA (Mehrgeräteanschluss)
