Beschreibung des COMmander 2TSM analog-Moduls (nicht im Lieferumfang)
Das COMmander 2TSM analog-Modul gehört nicht
zum Grundausbau des COMmander Basic. Es handelt
sich bei diesem um ein analoges Tür-/Schalt-/Musik-
Modul. Erweitert werden kann der COMmander Basic
maximal mit einem COMmander 2TSM analog-Modul.
Das COMmander 2TSM analog-Modul erlaubt den
Anschluss bzw. die Ansteuerung von zwei Türstatio-
nen, jeweils bestehend aus einem Türfreisprechsys-
tem, einem Türöffner und zwei Klingeltastern.
Damit wird das Türklingeln an allen internen Teilneh-
mern, sowie das Türsprechen und Türöffnen von allen
internen Teilnehmern aus ermöglicht.
¾
º
¶
µ
·
³
¿
»
´
Weiterhin besteht die Möglichkeit, eine externe Klingel
(Zweitklingel) zur zusätzlichen Signalisierung anzu-
schließen.
Um verschiedene Schalt- und Steuervorgänge durch-
zuführen, verfügt das Modul insgesamt über sechs
Relais, die für den jeweiligen Verwendungszweck ent-
sprechend konfiguriert werden müssen. Vier dieser
Relais sind im Auslieferzustand für die Ansteuerung
der beiden Türstationen voreingestellt. Sollen keine
Türstationen betrieben werden, können diese Relais
für andere Verwendungszwecke umkonfiguriert wer-
den.

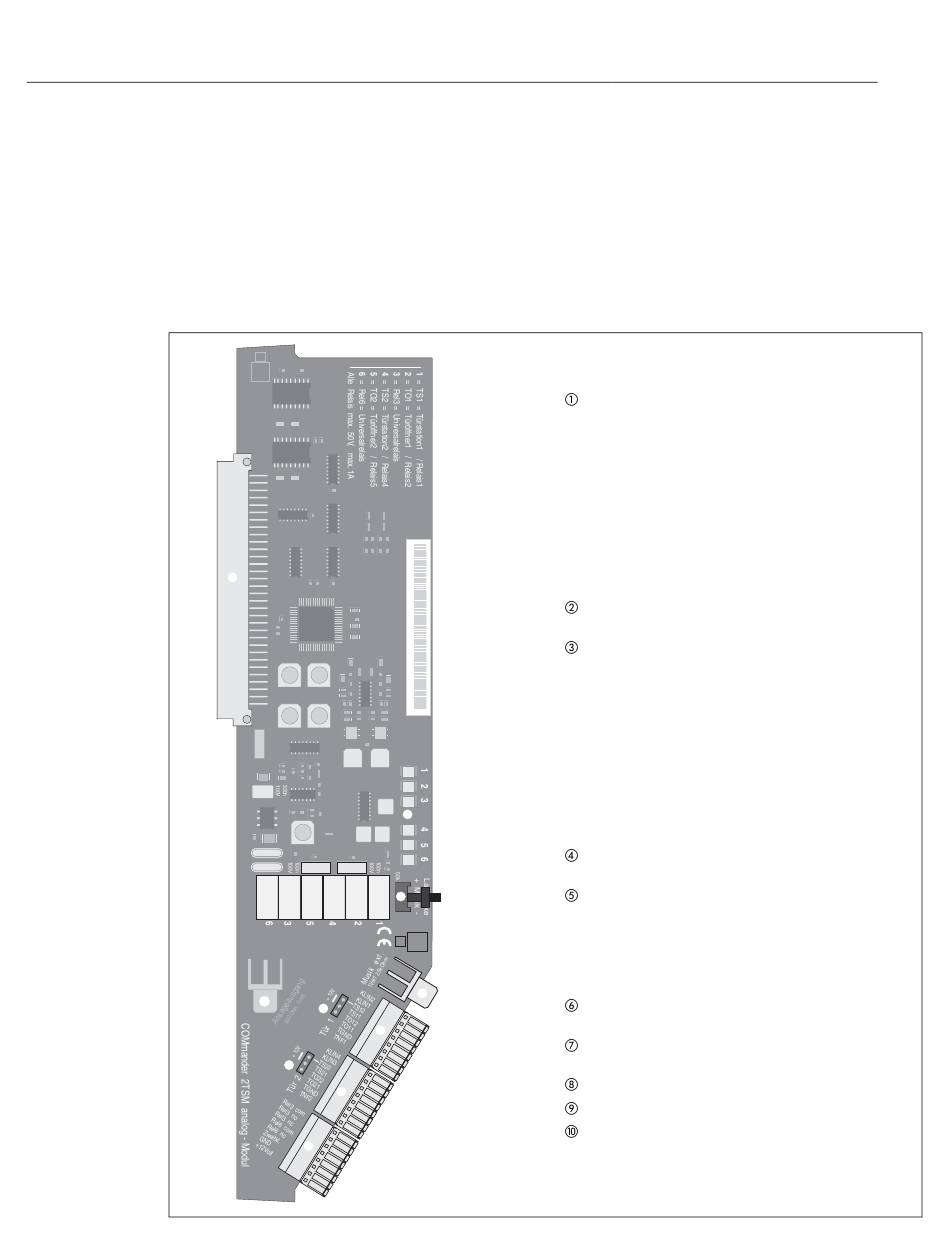

Abb. 18: Analoges Tür-/Schalt-/Musik-Modul
Klemmen (abziehbar) zum Anschluss der Türstation 1:
– Ein/Ausgang der NF-Spannung gegen TGND
– Arbeitsstromkontakt des Relais Nr. 1 zur Ansteue-
– Arbeitsstromkontakt des Relais Nr. 2 zur Ansteue-
– Eingänge zum Anschluss der Klingeltaster 1 und 2
3-poliger Stecker, an dessen mittlerem Pin 12 V für die
Verwendung an Türstation 1 anliegen.
Klemmen (abziehbar) zum Anschluss der Türstation 2:
– Ein/Ausgang der NF-Spannung gegen TGND
– Arbeitsstromkontakt des Relais Nr. 4 zur Ansteue-
– Arbeitsstromkontakt des Relais Nr. 5 zur Ansteue-
– Eingänge zum Anschluss der Klingeltaster 3 und 4
3-poliger Stecker, an dessen mittlerem Pin 12 V für die
Verwendung an Türstation 2 anliegen.
Klemmen (abziehbar):
– Abgriff der 12-V-Betriebspannung.
– Ausgang zum Anschluss einer Zweitklingel.
– Arbeitsstromkontakt des Relais Nr. 6.
– Arbeits- und Ruhestromkontakt des Relais Nr. 3.
²
Cinch-Buchse (Mono) zum Anschluss eines Musikaus-
gabegerätes zur Einspeisung der externen Wartemusik.
Trimmer für Pegeleinstellung von eingespeister externer
Wartemusik.
LEDs zur Anzeige des Ein/Aus-Zustandes der Relais.
Stecker zum Aufstecken auf die Basisplatine.
Cinch-Buchse (Ansageausgang) zum Anschluss eines
Lautsprechers.
Modulbeschreibung
(bezeichnet mit TNF1).
rung des Türfreisprechsystems (bezeichnet mit
TS11, TS12).
rung des Türöffners (bezeichnet mit TO11, TO12).
(auch als Alarmkontakte nutzbar, bezeichnet mit
KLIN1, KLIN2).
(bezeichnet mit TNF2).
rung des Türfreisprechsystems (bezeichnet mit
TS21, TS22).
rung des Türöffners (bezeichnet mit TO21, TO22).
(auch als Alarmkontakte nutzbar, bezeichnet mit
KLIN3, KLIN4).
