I-22
Beschreibung des COMmander 2TSM analog-Moduls (nicht im Lieferumfang)
Für den Fall, dass nicht alle Klingeltaster-Eingänge in
Verbindung mit einer Türstation benötigt werden, kön-
nen die Eingänge zum Alarmkontakt umkonfiguriert
werden.
Als Alternative zu der vorhandenen internen Wartemu-
sik, steht auf der Platine eine Cinch-Buchse (Mono) zur
Einspeisung von externer Wartemusik oder Textansa-
gen zur Verfügung.
Der Pegel des dort eingespeisten NF-Signals kann mit
einem Trimmer auf der Platine eingestellt werden.
Über diese Buchse kann aber auch eine neue interne
Wartemusik eingespielt werden.
Verwendungsmöglichkeiten für die 12-V-
Betriebsspannung
Die am COMmander 2TSM analog-Modul zur Verfü-
gung stehende 12-V-Betriebsspannung ist mit ca.
100 mA pro Türstation belastbar. Damit kann sie z. B.
zur Ansteuerung der Türfreisprechsysteme oder der
Klingeltaster-Eingänge eingesetzt werden.
Soll die Betriebsspannung zur Ansteuerung des Tür-
freisprechsystems verwendet werden, kann diese mit-
hilfe der Steckbrücke auf den Relaiskontakt TS12
(bzw. TS22 bei Türstation 2) geschaltet werden (siehe
Abb.
19). Soll die Betriebsspannung nicht zur Ansteue-
rung des Türfreisprechsystems verwendet werden,
muss die Steckbrücke entfernt oder wie in
gesteckt werden.
Die 12-V-Betriebsspannung kann alternativ auch an
der Anschlussklemme „+12Volt" abgegriffen werden.
Der Regler für den Lautstärkepegel der
externen Wartemusik
Mit dem auf der Platine vorhandenen Trimmer können
Sie den Pegel der in der danebenliegenden Cinch-
Buchse eingespeisten Wartemusik einstellen.
Die Anzeige-LEDs
Die sechs Leuchtdioden auf der Platine zeigen den
Einschaltzustand der sechs Relais.
LED leuchtet:
LED leuchtet nicht:
Abb. 20
Relais ist eingeschaltet
Relais ist ausgeschaltet

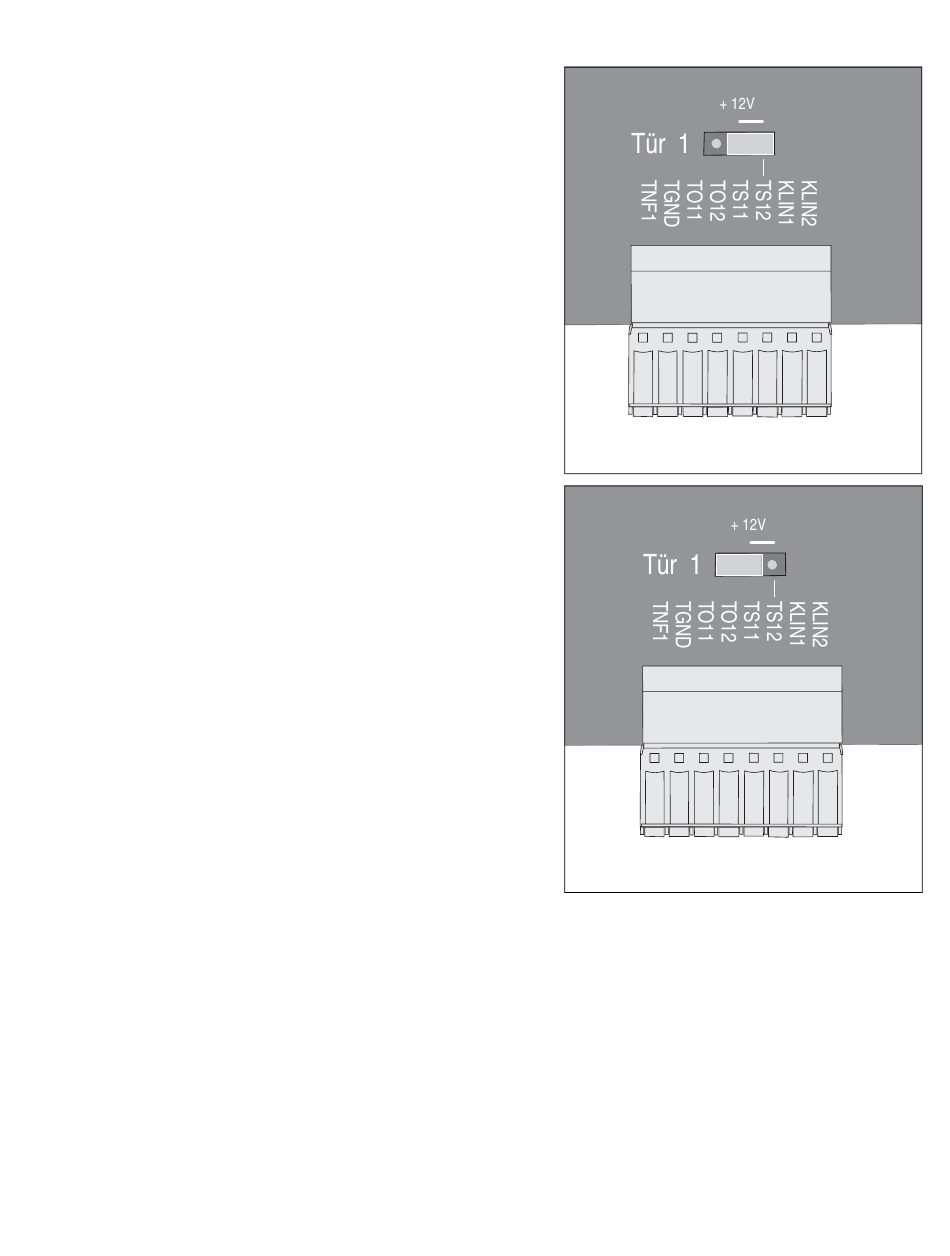

Abb. 19: Betriebsspannung aufgeschaltet
Abb. 20: Betriebsspannung abgeschaltet
