VORBEREITUNGEN, MONTAGE DES GEHÄUSES
Öffnen des Gehäuses
Zum Entriegeln des Gehäusedeckels benötigen Sie
das mitgelieferte Werkzeug. Schieben Sie das Entrie-
gelungswerkzeug wie in
und ziehen den Griff etwas nach vorn. Öffnen Sie nun
das Gehäuse, indem Sie das Entriegelungswerkzeug
nach oben vom Gehäuse wegziehen. Der Deckel wird
dabei mit nach oben gezogen. Schieben Sie den
Deckel so weit auf (ca. 15 cm), dass Sie ihn ohne
Widerstand senkrecht vom Gehäuse abheben können.
ACHTUNG: Das Gehäuse des COMmander Basic
e
darf nur von qualifiziertem und unterwiesenem
Personal geöffnet werden.
Achten Sie darauf, dass beim Öffnen des Gehäu-
ses immer der Netzstecker gezogen ist. Das Berüh-
ren der spannungsführenden Leiterbahnen oder
der Telefonanschlüsse kann Sie in Lebensgefahr
bringen. Auch an den einzelnen Modulen können
während des Betriebs gefährliche Klingelspannun-
gen anliegen.
Die Kunststoffabdeckung über dem Netzteil dient
dem Berührungsschutz vor gefährlichen Spannun-
gen und darf nicht entfernt werden. Der Ladeelko
des Schaltnetzteils kann im Störungsfall auch
nach dem Abschalten noch lange Zeit geladen
sein.
Vorbereitungen, Montage des Gehäuses
Abb. 2
gezeigt in die Öffnung

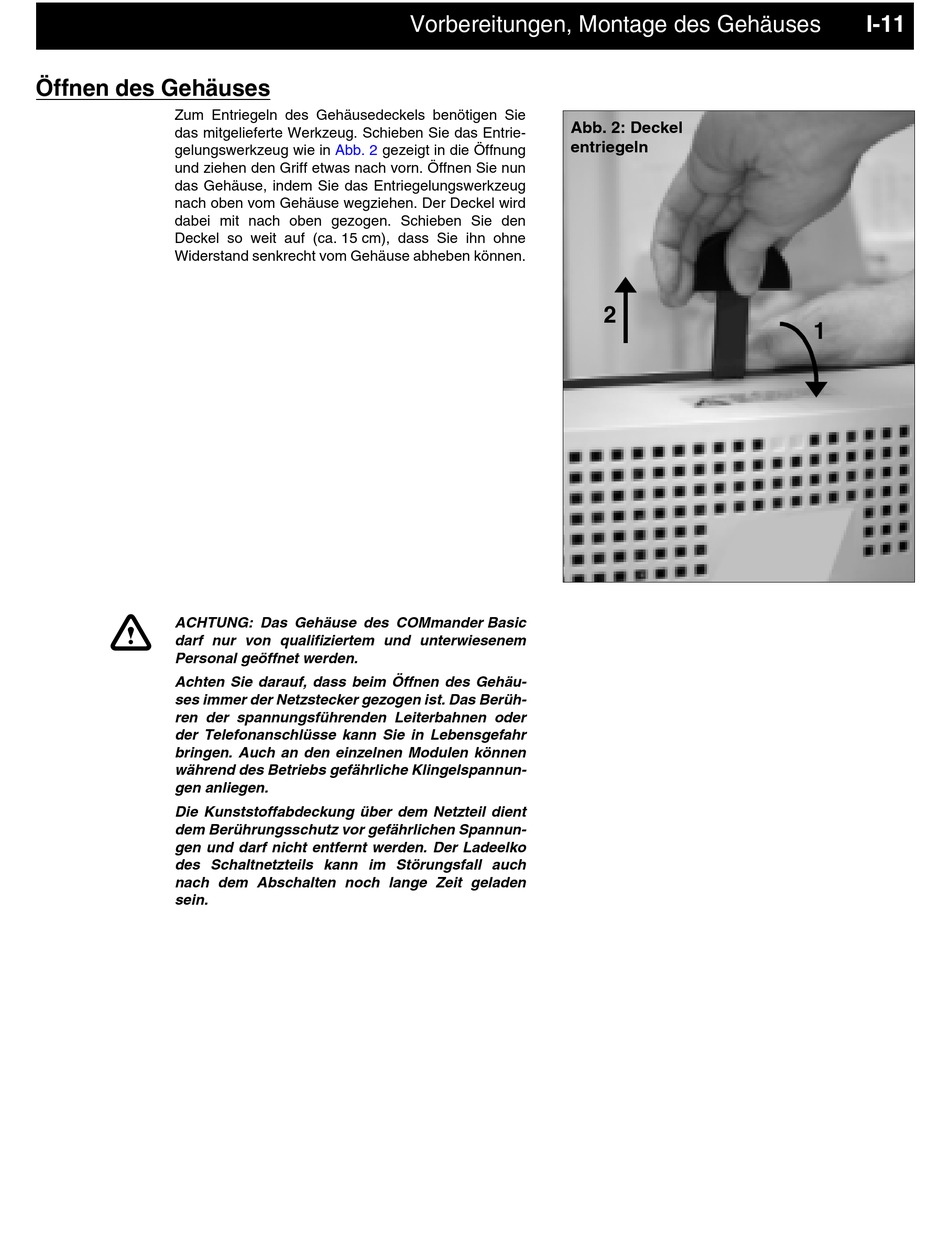

Abb. 2: Deckel
entriegeln
2
I-11
