MODULBESCHREIBUNG
Beschreibung der Basisplatine des COMmander Basic
Die Basisplatine des COMmander Basic enthält das
Schaltnetzteil und fünf Steckplätze für verschiedene
Module. Weiterhin finden Sie hier die serielle Schnitt-
stelle und verschiedene Taster und LEDs, die im
Anschluss noch näher beschrieben werden.
Die Kunststoffkappe über dem Netzteil dient dem
e
Berührungsschutz vor gefährlichen Spannungen
und darf nicht entfernt werden.
autom. SW-Update

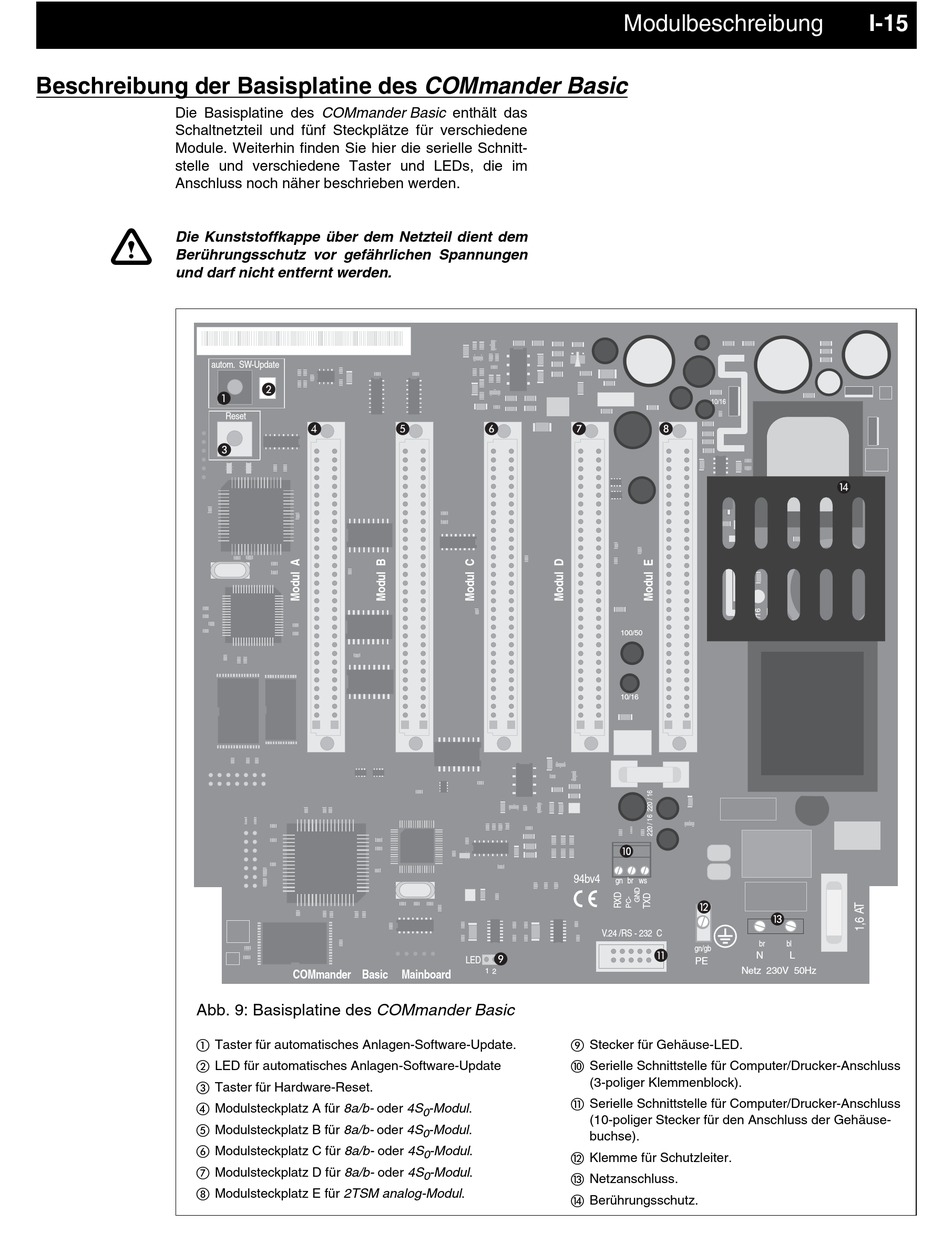

Abb. 9: Basisplatine des COMmander Basic
Taster für automatisches Anlagen-Software-Update.
LED für automatisches Anlagen-Software-Update
Taster für Hardware-Reset.
Modulsteckplatz A für 8a/b- oder 4S
Modulsteckplatz B für 8a/b- oder 4S
Modulsteckplatz C für 8a/b- oder 4S
Modulsteckplatz D für 8a/b- oder 4S
Modulsteckplatz E für 2TSM analog-Modul.
·
³
Reset
¿
´
»
COMmander Basic
²
¶
94bv4
¾
LED
1 2
Mainboard
-Modul.
0
-Modul.
0
-Modul.
0
-Modul.
0
Modulbeschreibung
10/16
º
100/50
10/16
µ
gn
br ws
¹
V.24 /RS - 232 C
br
gn/gb
¸
N
PE
Netz 230V 50Hz
Stecker für Gehäuse-LED.
Serielle Schnittstelle für Computer/Drucker-Anschluss
(3-poliger Klemmenblock).
Serielle Schnittstelle für Computer/Drucker-Anschluss
(10-poliger Stecker für den Anschluss der Gehäuse-
buchse).
Klemme für Schutzleiter.
Netzanschluss.
Berührungsschutz.
