I-24
Anschluss des Systemdisplays SD 500
Anschluss des Systemdisplays SD 500
Auf dem COMmander 8a/b-Modul ist ein Anschluss-
klemmenpaar mit der Bezeichnung DIS für den
Anschluss von einem Systemdisplay SD 500 (Sonder-
zubehör von Schrack) vorgesehen. Das Systemdisplay
ist über eine fest installierte RJ45-Anschlussdose
7 6 5 4 3 2
8
1

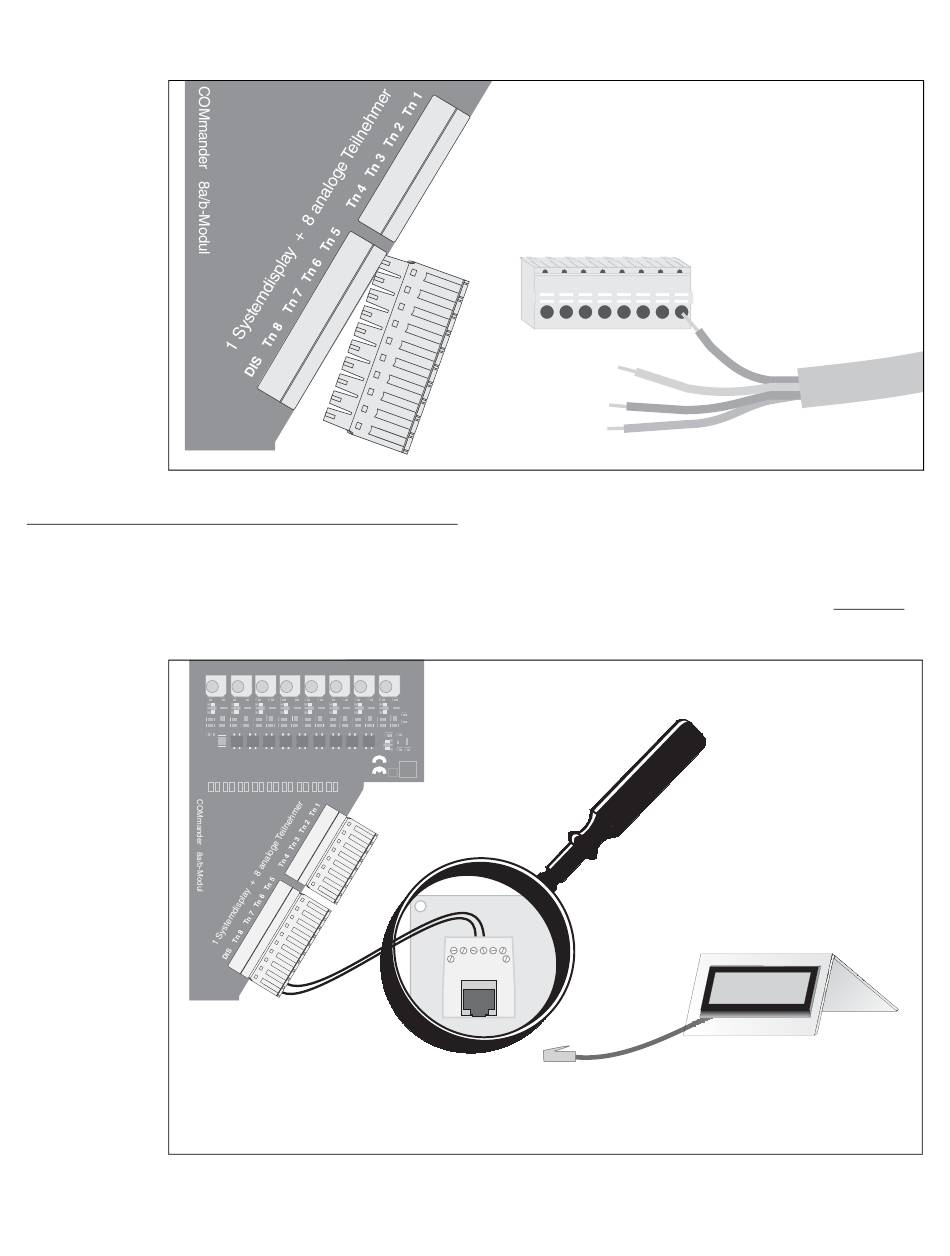

Abb. 23: Anschluss RJ45-Dose für SD 500
Abb. 22: Teilnehmer-Klemmen
(Pin 4 und 5) mit dem COMmander Basic zu verbinden
(siehe
Kapitel Anschluss der analogen Geräte auf
Seite
I-23).
Der RJ45-Stecker des Systemdisplays darf nicht in
eine RJ45-Buchse am internen S
gesteckt werden
(Abb.
23).
100 199 200
_40 410 420
___ ___ 599
Anrufschutz
-Port oder am NTBA
0
K2 12:10
A:4/4
TK1___
