I-12

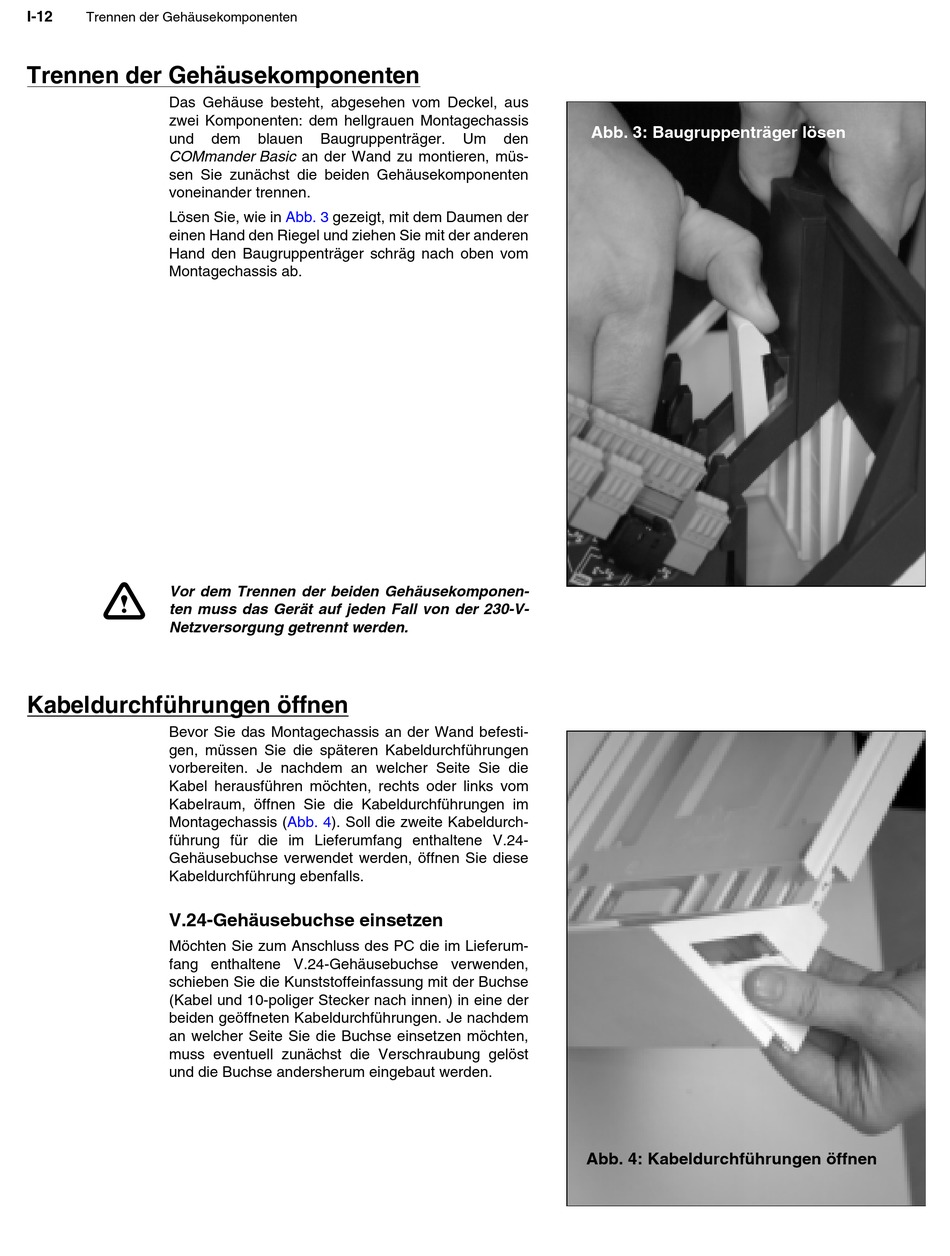

Trennen der Gehäusekomponenten
Trennen der Gehäusekomponenten
Das Gehäuse besteht, abgesehen vom Deckel, aus
zwei Komponenten: dem hellgrauen Montagechassis
und
COMmander Basic an der Wand zu montieren, müs-
sen Sie zunächst die beiden Gehäusekomponenten
voneinander trennen.
Lösen Sie, wie in
einen Hand den Riegel und ziehen Sie mit der anderen
Hand den Baugruppenträger schräg nach oben vom
Montagechassis ab.
Vor dem Trennen der beiden Gehäusekomponen-
e
ten muss das Gerät auf jeden Fall von der 230-V-
Netzversorgung getrennt werden.
Kabeldurchführungen öffnen
Bevor Sie das Montagechassis an der Wand befesti-
gen, müssen Sie die späteren Kabeldurchführungen
vorbereiten. Je nachdem an welcher Seite Sie die
Kabel herausführen möchten, rechts oder links vom
Kabelraum, öffnen Sie die Kabeldurchführungen im
Montagechassis
führung für die im Lieferumfang enthaltene V.24-
Gehäusebuchse verwendet werden, öffnen Sie diese
Kabeldurchführung ebenfalls.
V.24-Gehäusebuchse einsetzen
Möchten Sie zum Anschluss des PC die im Lieferum-
fang enthaltene V.24-Gehäusebuchse verwenden,
schieben Sie die Kunststoffeinfassung mit der Buchse
(Kabel und 10-poliger Stecker nach innen) in eine der
beiden geöffneten Kabeldurchführungen. Je nachdem
an welcher Seite Sie die Buchse einsetzen möchten,
muss eventuell zunächst die Verschraubung gelöst
und die Buchse andersherum eingebaut werden.
dem
blauen
Baugruppenträger.
Abb. 3
gezeigt, mit dem Daumen der
(Abb.
4). Soll die zweite Kabeldurch-
Abb. 3: Baugruppenträger lösen
Um
den
Abb. 4: Kabeldurchführungen öffnen
