Technische Daten

Datenblatt

RLT-Gerät mit Plattenwärmeübertrager

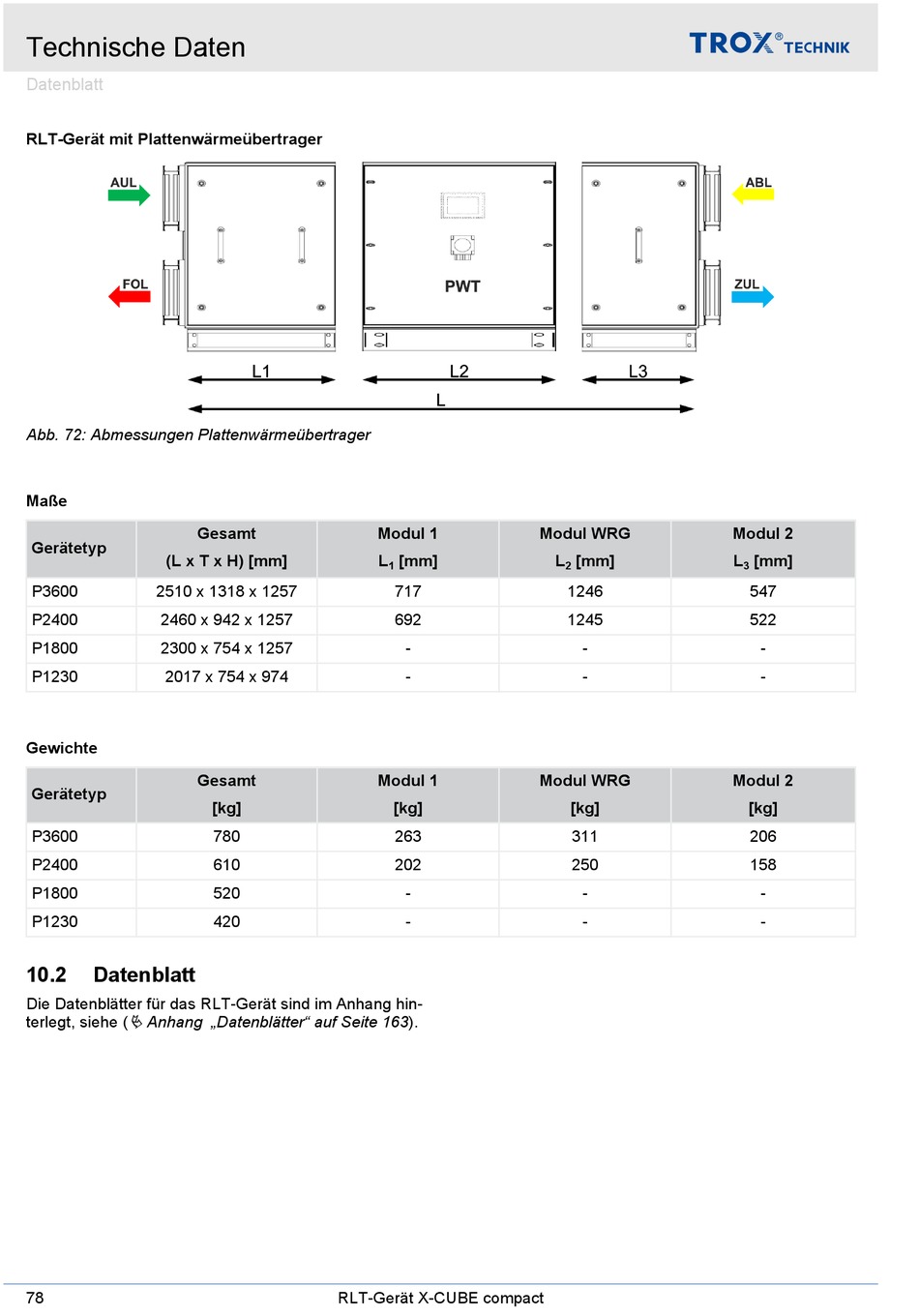

Abb. 72: Abmessungen Plattenwärmeübertrager
Maße
Gesamt
Gerätetyp
(L x T x H) [mm]
P3600 2510 x 1318 x 1257
P2400 2460 x 942 x 1257
P1800 2300 x 754 x 1257
P1230 2017 x 754 x 974
Gewichte
Gesamt
Gerätetyp
P3600
P2400
P1800
P1230
10.2 Datenblatt
Die Datenblätter für das RLT-Gerät sind im Anhang hin-
Ä Anhang „Datenblätter" auf Seite 163).
terlegt, siehe (
78
Modul 1
L
Modul 1
[kg]
780
610
520
420
RLT-Gerät X-CUBE compact
Modul WRG
[mm] L
1
717
692
-
-
Modul WRG
[kg]
263
202
-
-
Modul 2
[mm] L
2
1246
1245
-
-
Modul 2
[kg]
311
250
-
-
[mm]
3
547
522
-
-
[kg]
206
158
-
-
