LM24A-MOD(-J6)
Elektrische Installation

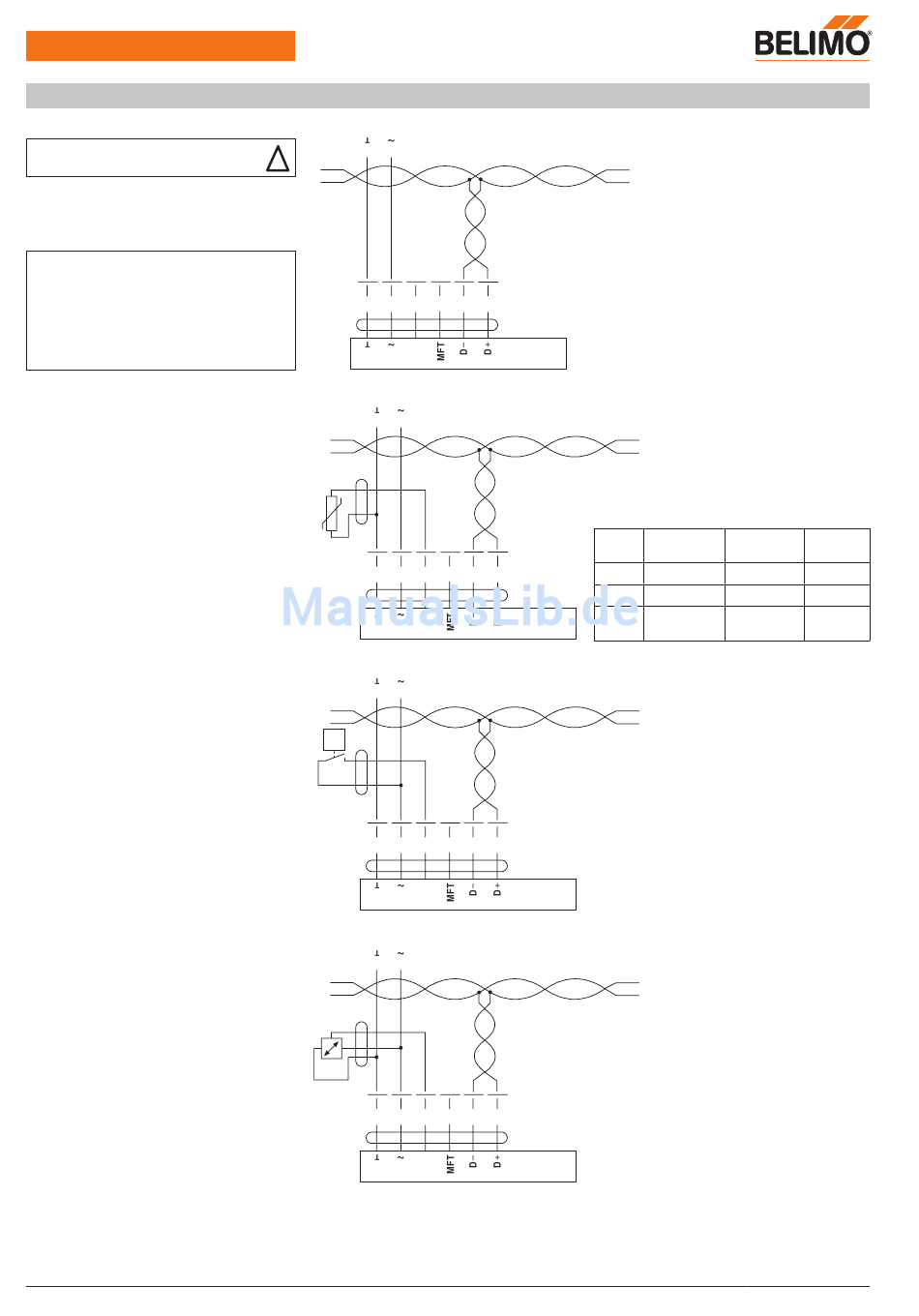

Anschlussschemas Kabelausführung
Hinweis
Anschluss über Sicherheitstransformator.
Hinweis
Signalzuordnung Modbus:
C = D– = A
1
C = D+ = B
2
Speisung und Kommunikation sind nicht
galvanisch getrennt.
Massesignal der Geräte miteinander verbinden.
6 / 8
Klappenantrieb für Modbus, AC/DC 24 V, 5 Nm
Anschluss ohne Sensor
– +
!
1 2 3 5
– +
Anschluss mit passivem Sensor, z.B. Pt1000, Ni1000, NTC
+
–
1 2 3 5
+
–
Anschluss mit Schaltkontakt, z.B. ∆p-Wächter
+
–
∆p
1 2 3 5
+
–
Anschluss mit aktivem Sensor, z.B. 0 ... 10 V @ 0 ... 50°C
+
–
1 2 3 5
– +
T2-LM24A-MOD(-J6) • de • v1.0 • 03.2012 • Änderungen vorbehalten
Modbus (RS-485)
6 7
Modbus (RS-485)
Sensor
Ni1000
6 7
PT1000
NTC
Modbus (RS-485)
Anforderungen Schaltkontakt:
Der Schaltkontakt muss in der Lage sein, einen Strom von
16 mA @ 24 V sauber zu schalten.
6 7
Modbus (RS-485)
Möglicher Eingangsspannungsberich:
0 ... 32 V (Auflösung 30 mV)
6 7
Temperatur- Widerstands- Auflösung
bereich bereich
–28 ... +98°C 850 ... 1600 �
–35 ... +155°C 850 ... 1600 �
–10 ... +160°C 200 ... 50 k�
(je nach Typ)
