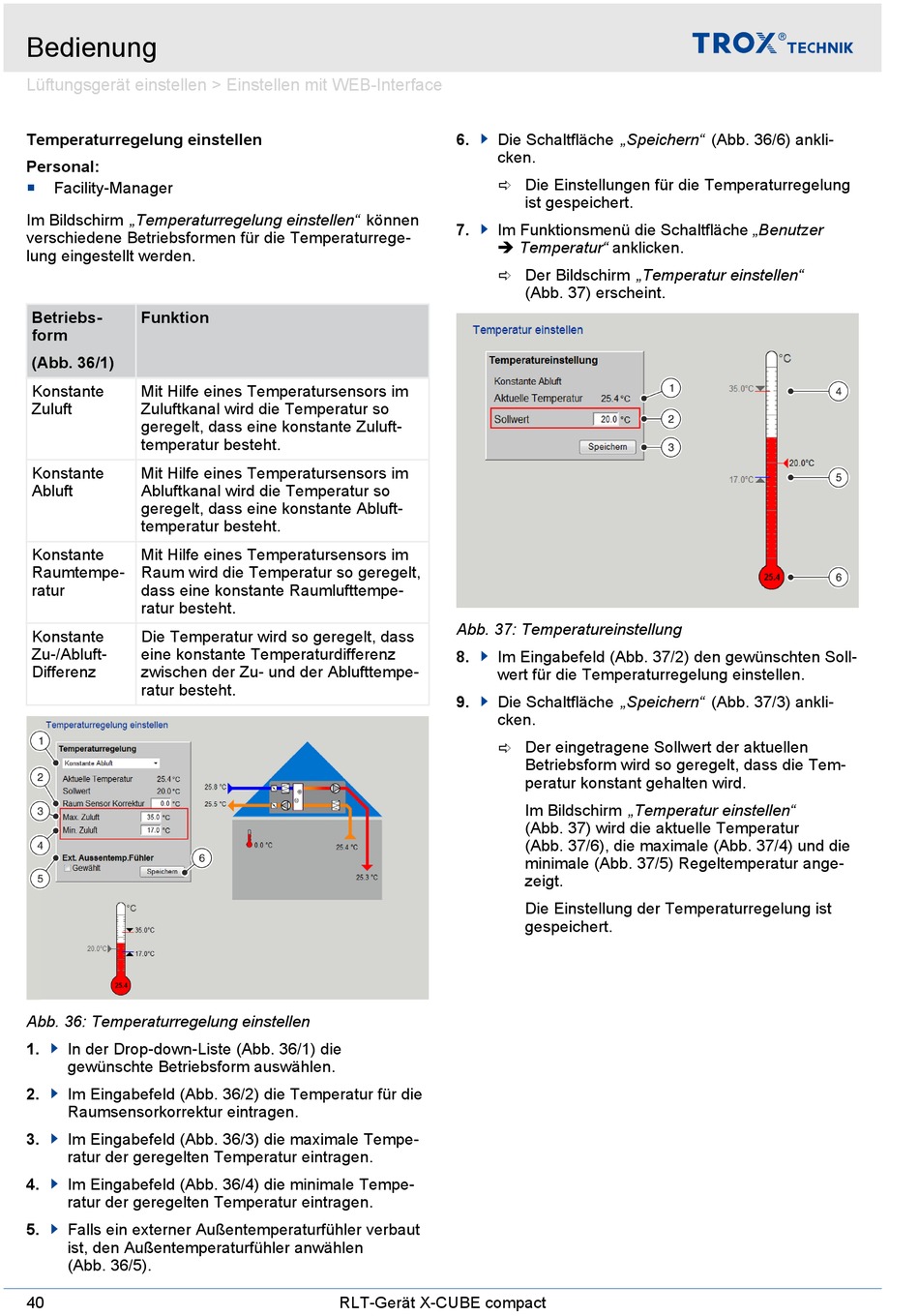

Trox X-CUBE compact Betriebsanleitung Seite 40

Bedienung
Lüftungsgerät einstellen > Einstellen mit WEB-Interface
Temperaturregelung einstellen
Personal:
Facility-Manager

Im Bildschirm „Temperaturregelung einstellen" können
verschiedene Betriebsformen für die Temperaturrege-
lung eingestellt werden.
Betriebs- Funktion
form
(Abb. 36/1)
Konstante Mit Hilfe eines Temperatursensors im
Zuluft Zuluftkanal wird die Temperatur so
geregelt, dass eine konstante Zuluft-
temperatur besteht.
Konstante Mit Hilfe eines Temperatursensors im
Abluft Abluftkanal wird die Temperatur so
geregelt, dass eine konstante Abluft-
temperatur besteht.
Konstante Mit Hilfe eines Temperatursensors im
Raumtempe- Raum wird die Temperatur so geregelt,
ratur dass eine konstante Raumlufttempe-
ratur besteht.
Konstante Die Temperatur wird so geregelt, dass
Zu-/Abluft- eine konstante Temperaturdifferenz
Differenz zwischen der Zu- und der Ablufttempe-
ratur besteht.
Abb. 36: Temperaturregelung einstellen
1. In der Drop-down-Liste (Abb. 36/1) die
gewünschte Betriebsform auswählen.
2. Im Eingabefeld (Abb. 36/2) die Temperatur für die
Raumsensorkorrektur eintragen.
3. Im Eingabefeld (Abb. 36/3) die maximale Tempe-
ratur der geregelten Temperatur eintragen.
4. Im Eingabefeld (Abb. 36/4) die minimale Tempe-
ratur der geregelten Temperatur eintragen.
5. Falls ein externer Außentemperaturfühler verbaut
ist, den Außentemperaturfühler anwählen
(Abb. 36/5).
40
6. Die Schaltfläche „Speichern" (Abb. 36/6) ankli-
cken.
ð Die Einstellungen für die Temperaturregelung
7. Im Funktionsmenü die Schaltfläche „Benutzer
è Temperatur" anklicken.
ð Der Bildschirm „Temperatur einstellen"
Abb. 37: Temperatureinstellung
8. Im Eingabefeld (Abb. 37/2) den gewünschten Soll-
wert für die Temperaturregelung einstellen.
9. Die Schaltfläche „Speichern" (Abb. 37/3) ankli-
cken.
ð Der eingetragene Sollwert der aktuellen
RLT-Gerät X-CUBE compact
ist gespeichert.
(Abb. 37) erscheint.
Betriebsform wird so geregelt, dass die Tem-
peratur konstant gehalten wird.
Im Bildschirm „Temperatur einstellen"
(Abb. 37) wird die aktuelle Temperatur
(Abb. 37/6), die maximale (Abb. 37/4) und die
minimale (Abb. 37/5) Regeltemperatur ange-
zeigt.
Die Einstellung der Temperaturregelung ist
gespeichert.
