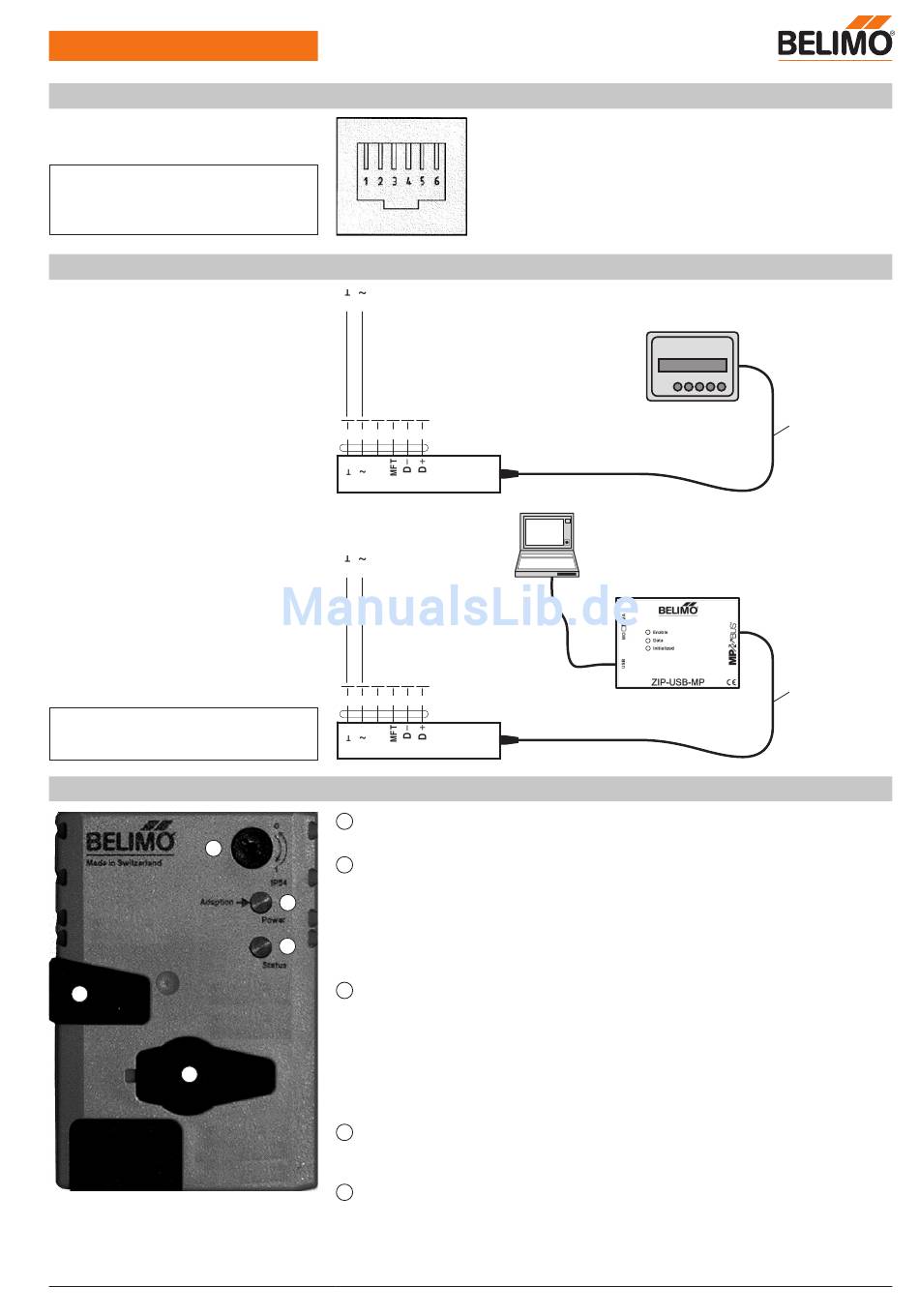

LM24A-MOD(-J6)
Elektrische Installation
RJ12-Steckbuchse
Hinweise
• Speisungspins immer doppelt führen!
• Verbindungskabel nur in stromlosen Zustand ein-
und ausstecken!
Parametrierung
Hinweis
Der Antrieb lässt sich mit dem PC-Tool unter «PP»
ansprechen.
Anzeige- und Bedienelemente
1
4
5
www.belimo.com
Klappenantrieb für Modbus, AC/DC 24 V, 5 Nm
(Fortsetzung)
ZTH-GEN
AC 24 V
+
–
DC 24 V
1
2
3
5
6
7
–
+
PC-Tool
AC 24 V
+
–
DC 24 V
2
1
3
5
6
7
+
–
1
Drehrichtungsschalter
Umschalten:
2
Drucktaste und LED-Anzeige grün
Aus:
Leuchtend:
2
Blinkend:
3
Taste drücken:
3
Drucktaste und LED-Anzeige gelb
Aus:
Leuchtend:
Flackernd:
Taste drücken:
4
Taste Getriebeausrastung
Taste drücken:
Taste loslassen:
5
Servicestecker
Für den Anschluss der Parametrier- und Servicetools
T2-LM24A-MOD(-J6) • de • v1.0 • 03.2012 • Änderungen vorbehalten
Anschlussbelegung:
Signalzuordnung Modbus:
Pin 1: AC/DC 24V
C
= D– = A
1
Pin 2: GND
C
= D+ = B
2
Pin 3: D– (A)
Pin 4: D+ (B)
Pin 5: AC/DC 24V
Pin 6: GND
Belimo
PC-Tool
Drehrichtung ändert
Keine Spannungsversorgung oder Störung
Betrieb
Adressmodus: Impulse entsprechend der eingestellten Adresse (1 ... 16)
beim Starten: Zurücksetzen auf Werkeinstellung (Kommunikation)
im Normalbetrieb: Auslösen der Drehwinkeladaption
im Adressmodus: Bestätigung der eingestellten Adresse (1 ... 16)
Der Antrieb ist betriebsbereit
Adaptions- oder Synchronisationsvorgang aktiv
oder Antrieb im Adressmodus (LED-Anzeige grün blinkt)
Modbus-Kommunikation aktiv
im Betrieb (>3 s): Ein- und Ausschalten des Adressmodus
im Adressmodus: Einstellung der Adresse durch mehrfache Betätigung
beim Starten (>5 s): Zurücksetzen auf Werkeinstellung (Kommunikation)
Getriebe ausgerastet, Motor stoppt, Handverstellung möglich
Getriebe eingerastet, Start Synchronisation, nachher Normalbetrieb
ZTH-GEN
▲ ▼ – + OK
ZK1-GEN
ZK1-GEN
7 / 8
