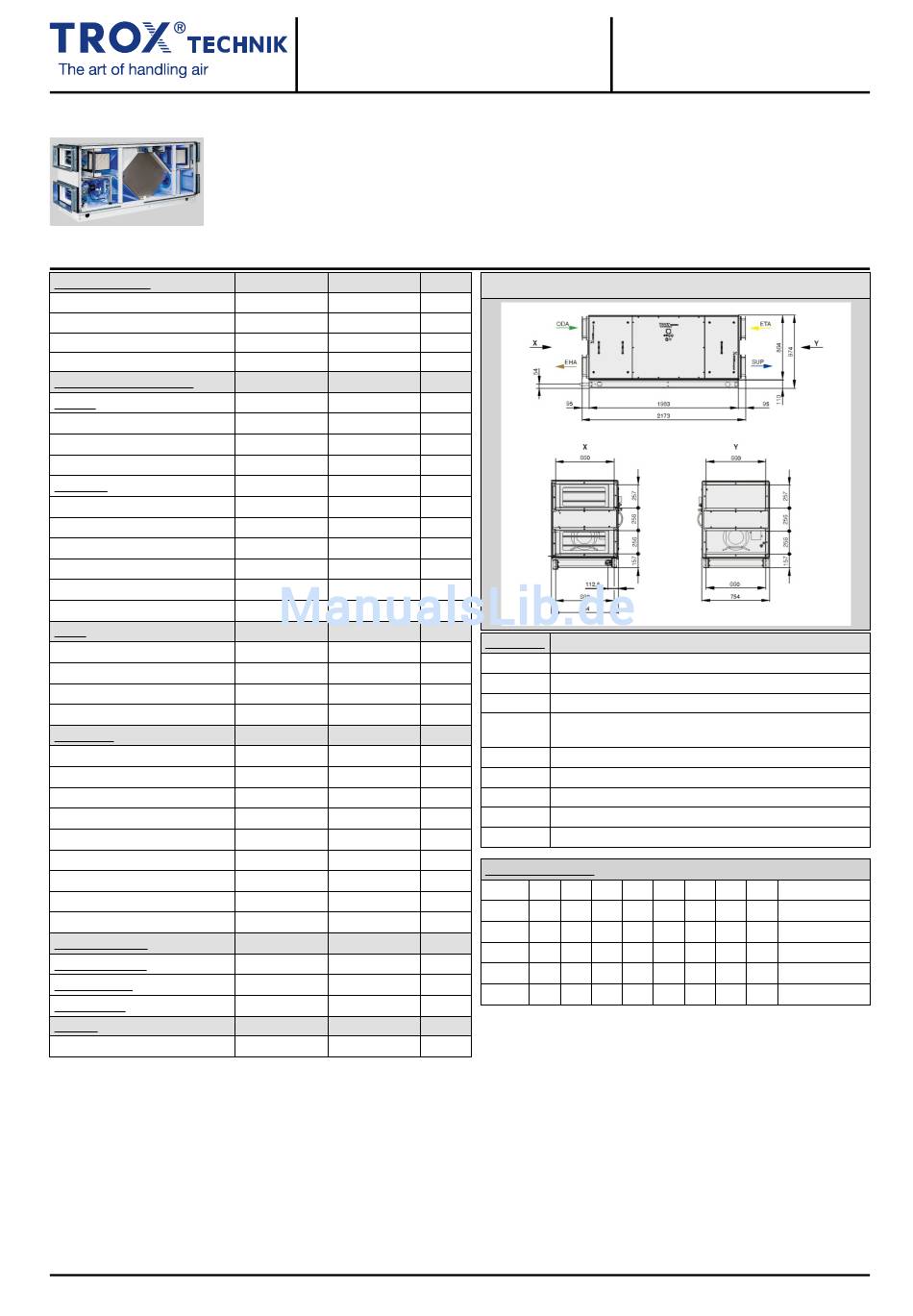

Trox X-CUBE compact Betriebsanleitung Seite 170

Bedienseite
Wärmerückgewinnung
Jalousieklappen
Oberfläche (innen / außen)
Abmessungen(mm)
Kanalanschluss(mm)
Gewicht(kg)
Gesamtanzahl
Leistungsdaten
Volumenstrom
ext. Druckverlust
Luftgeschwindigkeit
Geschw.-Klasse (EN 13053)
Wärmerückgewinnung
Winter:
Eintritt (Temp. / rel. Feuchte)
Austritt (Temp. / rel. Feuchte)
Gesamtwärmeleistung
Sommer:
Eintritt (Temp. / rel. Feuchte)
Austritt (Temp. / rel. Feuchte)
Rückwärmzahl (trocken)
Rückwärmzahl (trocken) 1:1
WRG-Klasse (EN 13053)
Druckverlust (trocken)
Filter
Klasse
Druckverlust A/E/D
Filterfläche
Eurovent-Energie-Effizienzklasse Klasse B
Ventilator
Ventilatortyp
Systemleistungsaufnahme
SFPv-Wert / Klasse
P-Klasse (EN 13053)
Nennleistung
Nennstromaufnahme
Nennspannung
Geschwindigkeit
Druckerhöhung
Erhitzer/Kühler
Kein Vorerhitzer
Kein Erhitzer:
Kein Kühler:
Klappe
Druckverlust
Version: 2.3.5 (25.09.2015)
Easy Product Finder
Zuluft Abluft
1230 1230
250 250
1,3 1,3
V1 V1
Zuluft Abluft
-12,0 / 80 22,0 / 40
17,7 / 9 0,2 / 88
11,3
32,0 / 40 26,0 / 50
27,2 / 53 30,8 / 38
80,4 80,4
80,4
H1
149 149
Zuluft Abluft
F7 F7
49/200/125 49/200/125
7,6 7,6
Klasse B
Zuluft Abluft
K3G250AV29B2K3G250AV29B2
0,38 0,38
959 / 2 959 / 2
P1 P1
0,7 0,7
3,0 3,0
1~200-277 1~200-277
2.649 2.649
528 528
Zuluft
Zuluft Abluft
5 5
X-CUBE-C-R-P/1230
rechts
Gegenstrom-Plattenwärmeübertrager
2 innenliegende Klappen (Klasse 2, DIN EN 1751)
Pulverbeschichtet
2017 x 754 x 974 (Länge x Tiefe x Höhe)
660 x 257 (Breite x Höhe)
420
1
Zeichnung
m³/h
Pa
m/s
°C / %
°C / %
kW
°C / %
°C / %
%
%
Pa
Regelung
1 Stk TROX X-CUBE control
Pa
1 Stk Handbedienterminal
m²
1 Stk
Externe RJ45 Schnittstelle
2 Stk Klappenstellantrieb stetig geregelt
*1)
5 Nm, 24 V über Modbusleitung
2 Stk FanIO Koppelmodul
kW
4 Stk Temperaturfühler Pt 1000
W/(m³/s) 1 Stk
Reparaturschalter
3 Stk Klappenstellantrieb
1 Stk Filter Warnanzeige
kW
A
Akustische Daten
V
f[Hz] 63 125 250 500 1k
1/min
ODA:
50 45
Pa
SUP: 71 65
ETA: 50 45
EHA:
71 65
CAS: 54 52
*1) Die Ventilatorauslegung erfolgt unter trockenen Bedingungen.
Pa
Datum: 06.11.2015 / DE
X-CUBE-C-R-P/1230
2k 4k 8k
54 53 50 41 34 31
68 76 74 72 66 61
54 53 50 41 34 31
68 76 74 72 66 61
44 41 39 36 26 11
TROX GmbH
Lw A [db(A)]
54
79
54
79
44
Seite: 7/10
