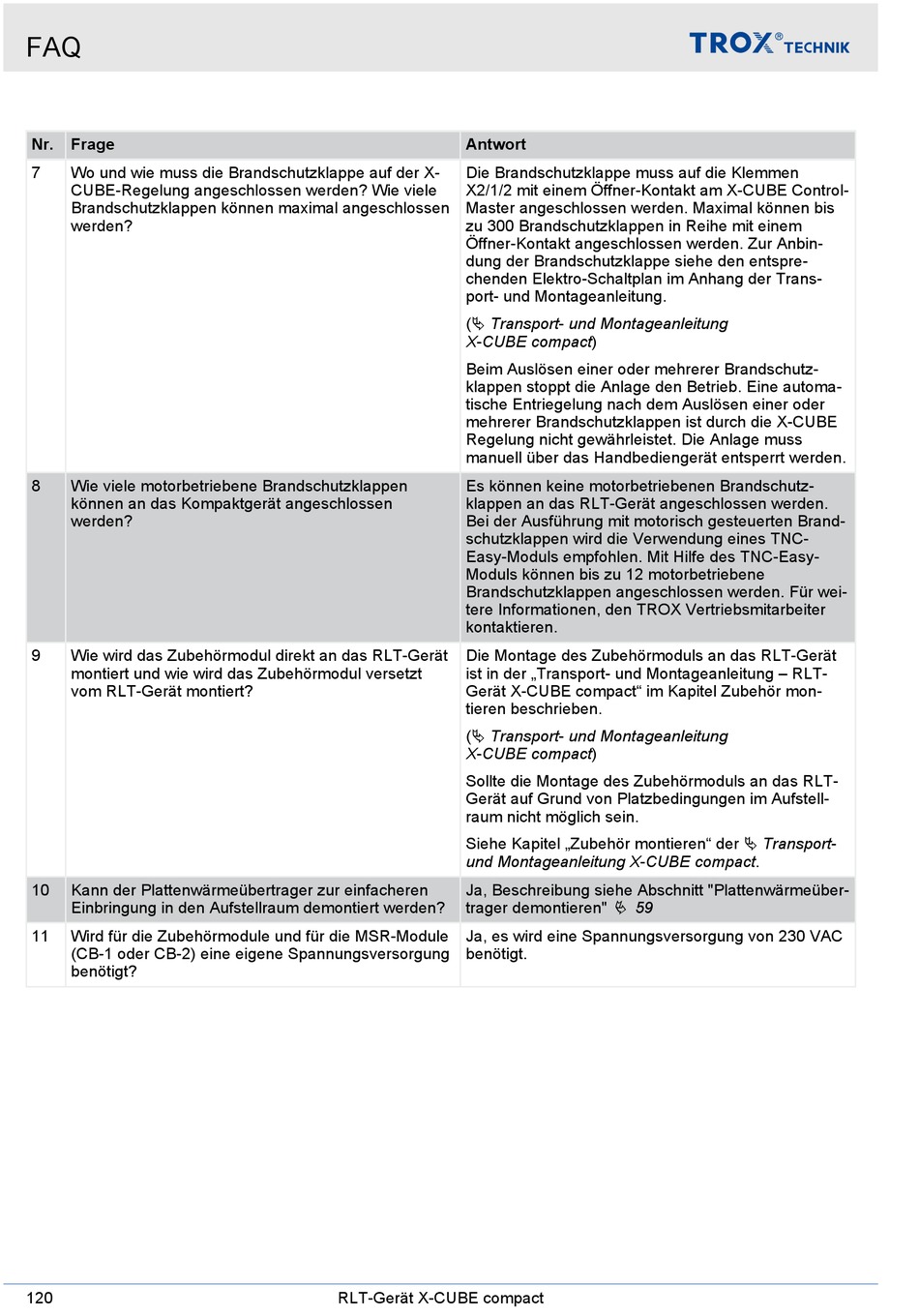

Trox X-CUBE compact Betriebsanleitung Seite 120

FAQ
Nr. Frage
7 Wo und wie muss die Brandschutzklappe auf der X-
CUBE-Regelung angeschlossen werden? Wie viele
Brandschutzklappen können maximal angeschlossen
werden?
8 Wie viele motorbetriebene Brandschutzklappen
können an das Kompaktgerät angeschlossen
werden?
9 Wie wird das Zubehörmodul direkt an das RLT-Gerät
montiert und wie wird das Zubehörmodul versetzt
vom RLT-Gerät montiert?
10 Kann der Plattenwärmeübertrager zur einfacheren
Einbringung in den Aufstellraum demontiert werden?
11 Wird für die Zubehörmodule und für die MSR-Module
(CB-1 oder CB-2) eine eigene Spannungsversorgung
benötigt?
120
Antwort
Die Brandschutzklappe muss auf die Klemmen
X2/1/2 mit einem Öffner-Kontakt am X-CUBE Control-
Master angeschlossen werden. Maximal können bis
zu 300 Brandschutzklappen in Reihe mit einem
Öffner-Kontakt angeschlossen werden. Zur Anbin-
dung der Brandschutzklappe siehe den entspre-
chenden Elektro-Schaltplan im Anhang der Trans-
port- und Montageanleitung.
(Ä Transport- und Montageanleitung
X-CUBE compact)
Beim Auslösen einer oder mehrerer Brandschutz-
klappen stoppt die Anlage den Betrieb. Eine automa-
tische Entriegelung nach dem Auslösen einer oder
mehrerer Brandschutzklappen ist durch die X-CUBE
Regelung nicht gewährleistet. Die Anlage muss
manuell über das Handbediengerät entsperrt werden.
Es können keine motorbetriebenen Brandschutz-
klappen an das RLT-Gerät angeschlossen werden.
Bei der Ausführung mit motorisch gesteuerten Brand-
schutzklappen wird die Verwendung eines TNC-
Easy-Moduls empfohlen. Mit Hilfe des TNC-Easy-
Moduls können bis zu 12 motorbetriebene
Brandschutzklappen angeschlossen werden. Für wei-
tere Informationen, den TROX Vertriebsmitarbeiter
kontaktieren.
Die Montage des Zubehörmoduls an das RLT-Gerät
ist in der „Transport- und Montageanleitung – RLT-
Gerät X-CUBE compact" im Kapitel Zubehör mon-
tieren beschrieben.
(Ä Transport- und Montageanleitung
X-CUBE compact)
Sollte die Montage des Zubehörmoduls an das RLT-
Gerät auf Grund von Platzbedingungen im Aufstell-
raum nicht möglich sein.
Siehe Kapitel „Zubehör montieren" der Ä Transport-
und Montageanleitung X-CUBE compact.
Ja, Beschreibung siehe Abschnitt "Plattenwärmeüber-
trager demontieren"
Ja, es wird eine Spannungsversorgung von 230 VAC
benötigt.
