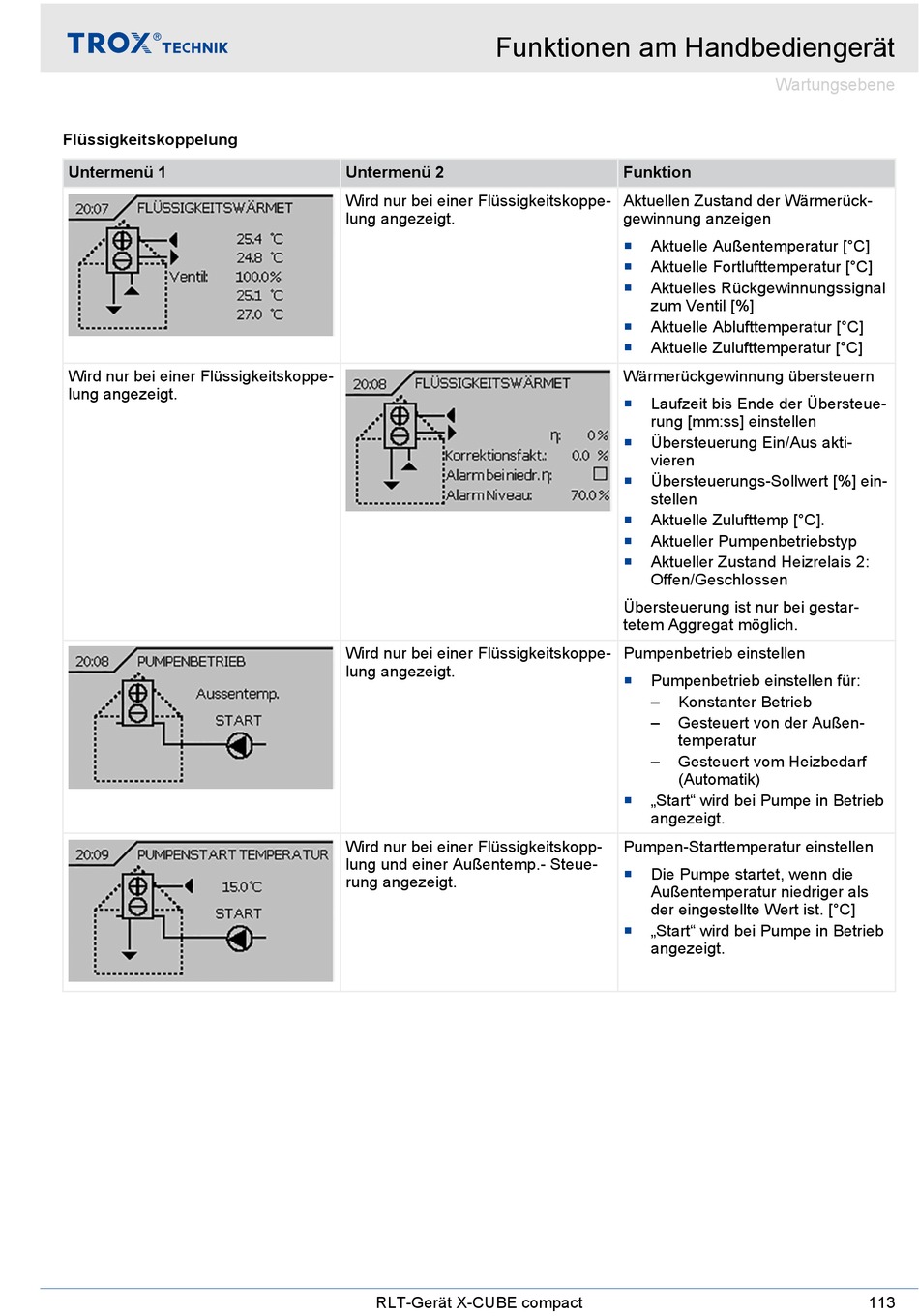

Flüssigkeitskoppelung - Trox X-CUBE compact Betriebsanleitung

Flüssigkeitskoppelung
Untermenü 1
Wird nur bei einer Flüssigkeitskoppe-
lung angezeigt.
Funktionen am Handbediengerät
Untermenü 2
Wird nur bei einer Flüssigkeitskoppe-
lung angezeigt.
Wird nur bei einer Flüssigkeitskoppe-
lung angezeigt.
Wird nur bei einer Flüssigkeitskopp-
lung und einer Außentemp.- Steue-
rung angezeigt.
RLT-Gerät X-CUBE compact
Wartungsebene
Funktion
Aktuellen Zustand der Wärmerück-
gewinnung anzeigen
Aktuelle Außentemperatur [°C]

Aktuelle Fortlufttemperatur [°C]

Aktuelles Rückgewinnungssignal

zum Ventil [%]
Aktuelle Ablufttemperatur [°C]

Aktuelle Zulufttemperatur [°C]

Wärmerückgewinnung übersteuern
Laufzeit bis Ende der Übersteue-

rung [mm:ss] einstellen
Übersteuerung Ein/Aus akti-

vieren
Übersteuerungs-Sollwert [%] ein-

stellen
Aktuelle Zulufttemp [°C].

Aktueller Pumpenbetriebstyp

Aktueller Zustand Heizrelais 2:

Offen/Geschlossen
Übersteuerung ist nur bei gestar-
tetem Aggregat möglich.
Pumpenbetrieb einstellen
Pumpenbetrieb einstellen für:

– Konstanter Betrieb
– Gesteuert von der Außen-
temperatur
– Gesteuert vom Heizbedarf
(Automatik)
„Start" wird bei Pumpe in Betrieb

angezeigt.
Pumpen-Starttemperatur einstellen
Die Pumpe startet, wenn die

Außentemperatur niedriger als
der eingestellte Wert ist. [°C]
„Start" wird bei Pumpe in Betrieb

angezeigt.
113
