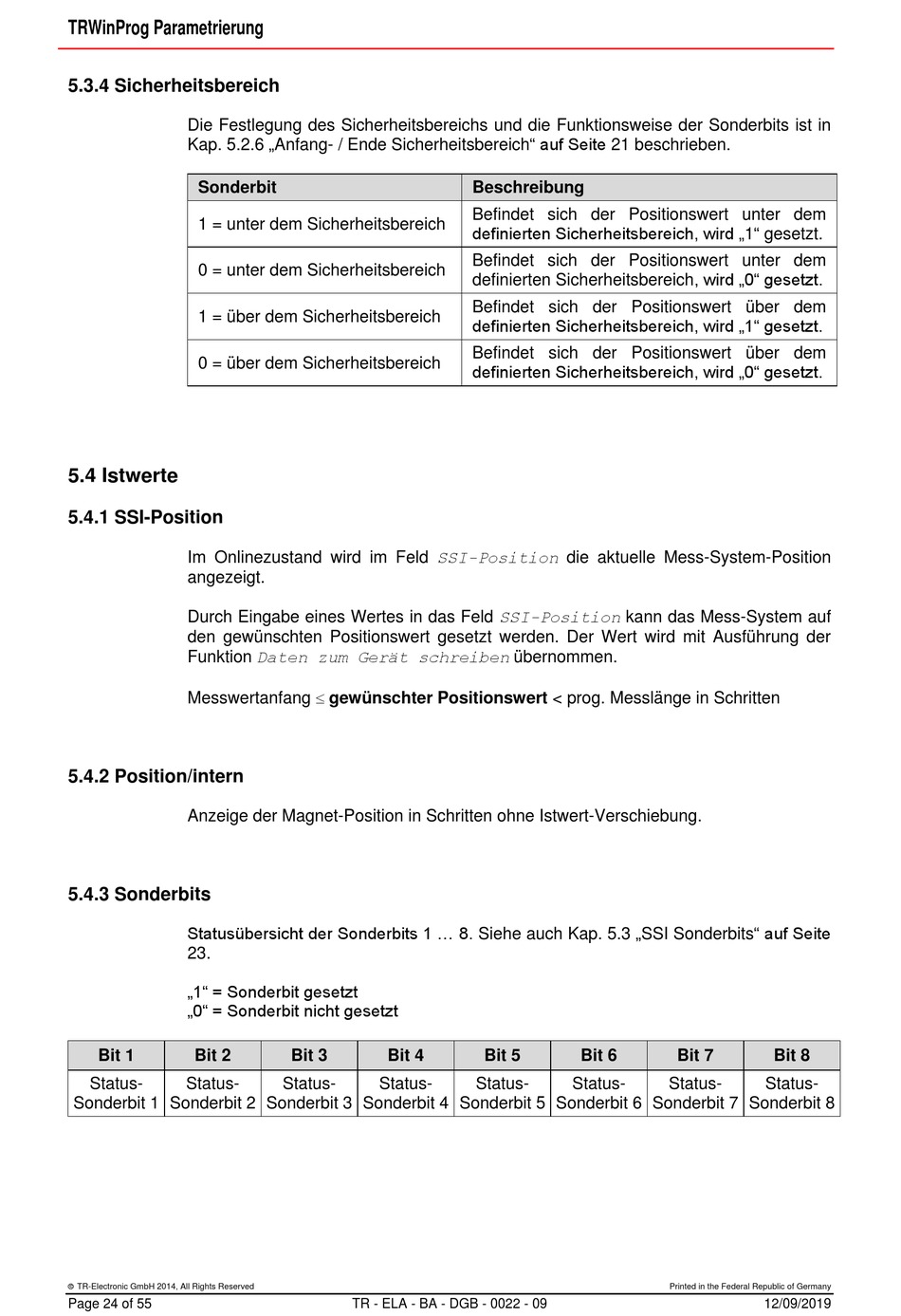

TRWinProg Parametrierung
5.3.4 Sicherheitsbereich
Die Festlegung des Sicherheitsbereichs und die Funktionsweise der Sonderbits ist in
Kap. 5.2.6 „Anfang- / Ende Sicherheitsbereich" auf Seite 21 beschrieben.
Sonderbit
1 = unter dem Sicherheitsbereich
0 = unter dem Sicherheitsbereich
1 = über dem Sicherheitsbereich
0 = über dem Sicherheitsbereich
5.4 Istwerte
5.4.1 SSI-Position
Im Onlinezustand wird im Feld SSI-Position die aktuelle Mess-System-Position
angezeigt.
Durch Eingabe eines Wertes in das Feld SSI-Position kann das Mess-System auf
den gewünschten Positionswert gesetzt werden. Der Wert wird mit Ausführung der
Funktion Daten zum Gerät schreiben übernommen.
Messwertanfang gewünschter Positionswert < prog. Messlänge in Schritten
5.4.2 Position/intern
Anzeige der Magnet-Position in Schritten ohne Istwert-Verschiebung.
5.4.3 Sonderbits
Statusübersicht der Sonderbits 1 ... 8. Siehe auch Kap. 5.3 „SSI Sonderbits" auf Seite
23.
„1" = Sonderbit gesetzt
„0" = Sonderbit nicht gesetzt
Bit 1
Bit 2
Status-
Status-
Sonderbit 1
Sonderbit 2
TR-Electronic GmbH 2014, All Rights Reserved
Page 24 of 55
Bit 3
Bit 4
Status-
Status-
Sonderbit 3
Sonderbit 4
TR - ELA - BA - DGB - 0022 - 09
Beschreibung
Befindet sich der Positionswert unter dem
definierten Sicherheitsbereich, wird „1" gesetzt.
Befindet sich der Positionswert unter dem
definierten Sicherheitsbereich, wird „0" gesetzt.
Befindet sich der Positionswert über dem
definierten Sicherheitsbereich, wird „1" gesetzt.
Befindet sich der Positionswert über dem
definierten Sicherheitsbereich, wird „0" gesetzt.
Bit 5
Bit 6
Status-
Status-
Sonderbit 5
Sonderbit 6
Bit 7
Bit 8
Status-
Status-
Sonderbit 7
Sonderbit 8
