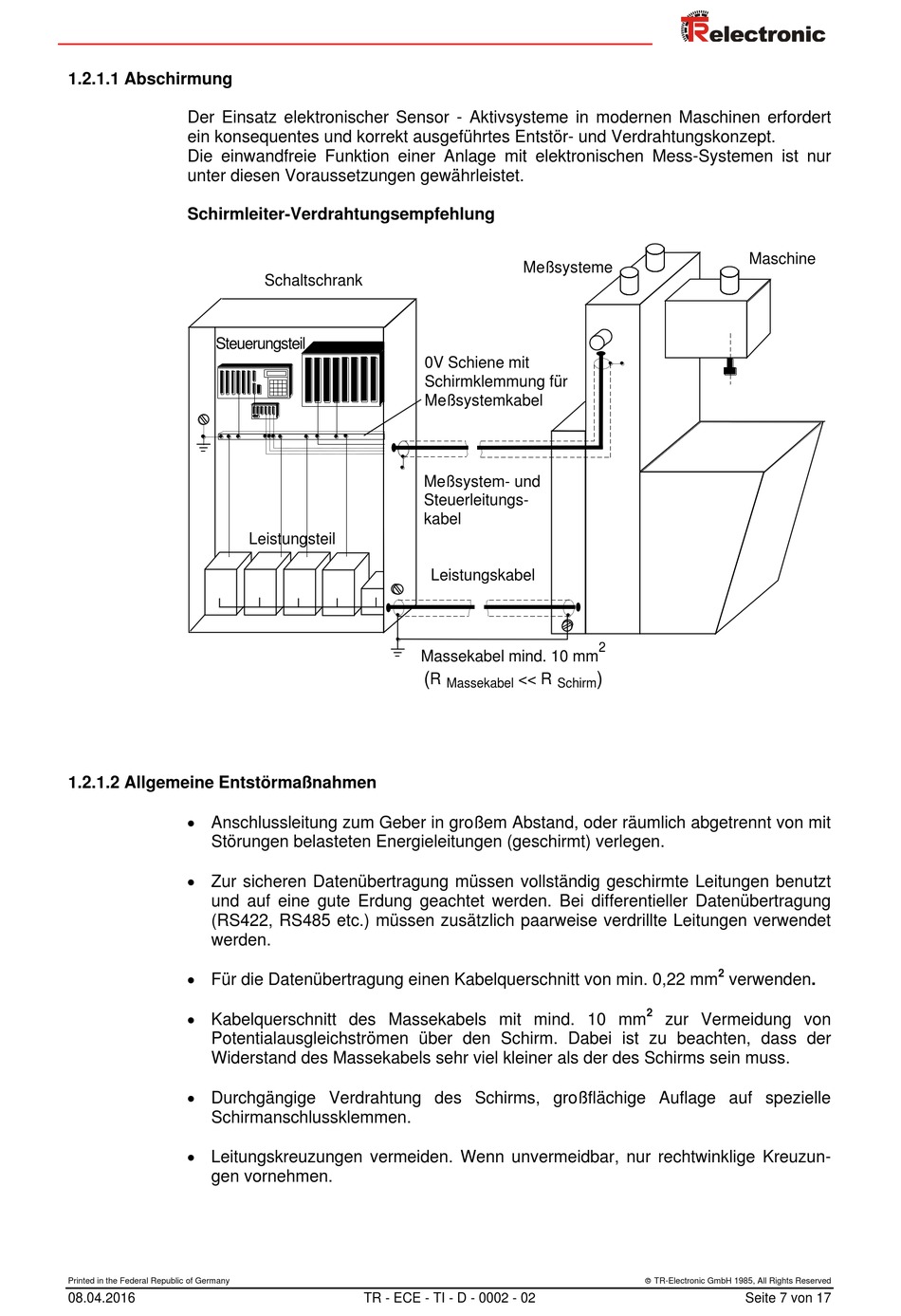

1.2.1.1 Abschirmung
Der Einsatz elektronischer Sensor - Aktivsysteme in modernen Maschinen erfordert
ein konsequentes und korrekt ausgeführtes Entstör- und Verdrahtungskonzept.
Die einwandfreie Funktion einer Anlage mit elektronischen Mess-Systemen ist nur
unter diesen Voraussetzungen gewährleistet.
Schirmleiter-Verdrahtungsempfehlung
Steuerungsteil
1.2.1.2 Allgemeine Entstörmaßnahmen
Anschlussleitung zum Geber in großem Abstand, oder räumlich abgetrennt von mit
Störungen belasteten Energieleitungen (geschirmt) verlegen.
Zur sicheren Datenübertragung müssen vollständig geschirmte Leitungen benutzt
und auf eine gute Erdung geachtet werden. Bei differentieller Datenübertragung
(RS422, RS485 etc.) müssen zusätzlich paarweise verdrillte Leitungen verwendet
werden.
Für die Datenübertragung einen Kabelquerschnitt von min. 0,22 mm
Kabelquerschnitt des Massekabels mit mind. 10 mm
Potentialausgleichströmen über den Schirm. Dabei ist zu beachten, dass der
Widerstand des Massekabels sehr viel kleiner als der des Schirms sein muss.
Durchgängige Verdrahtung des Schirms, großflächige Auflage auf spezielle
Schirmanschlussklemmen.
Leitungskreuzungen vermeiden. Wenn unvermeidbar, nur rechtwinklige Kreuzun-
gen vornehmen.
Printed in the Federal Republic of Germany
08.04.2016
Schaltschrank
Leistungsteil
TR - ECE - TI - D - 0002 - 02
Meßsysteme
0V Schiene mit
Schirmklemmung für
Meßsystemkabel
Meßsystem- und
Steuerleitungs-
kabel
Leistungskabel
Massekabel mind. 10 mm
(
R
<< R
Massekabel
Schirm
Maschine
2
)
2
verwenden.
2
zur Vermeidung von
