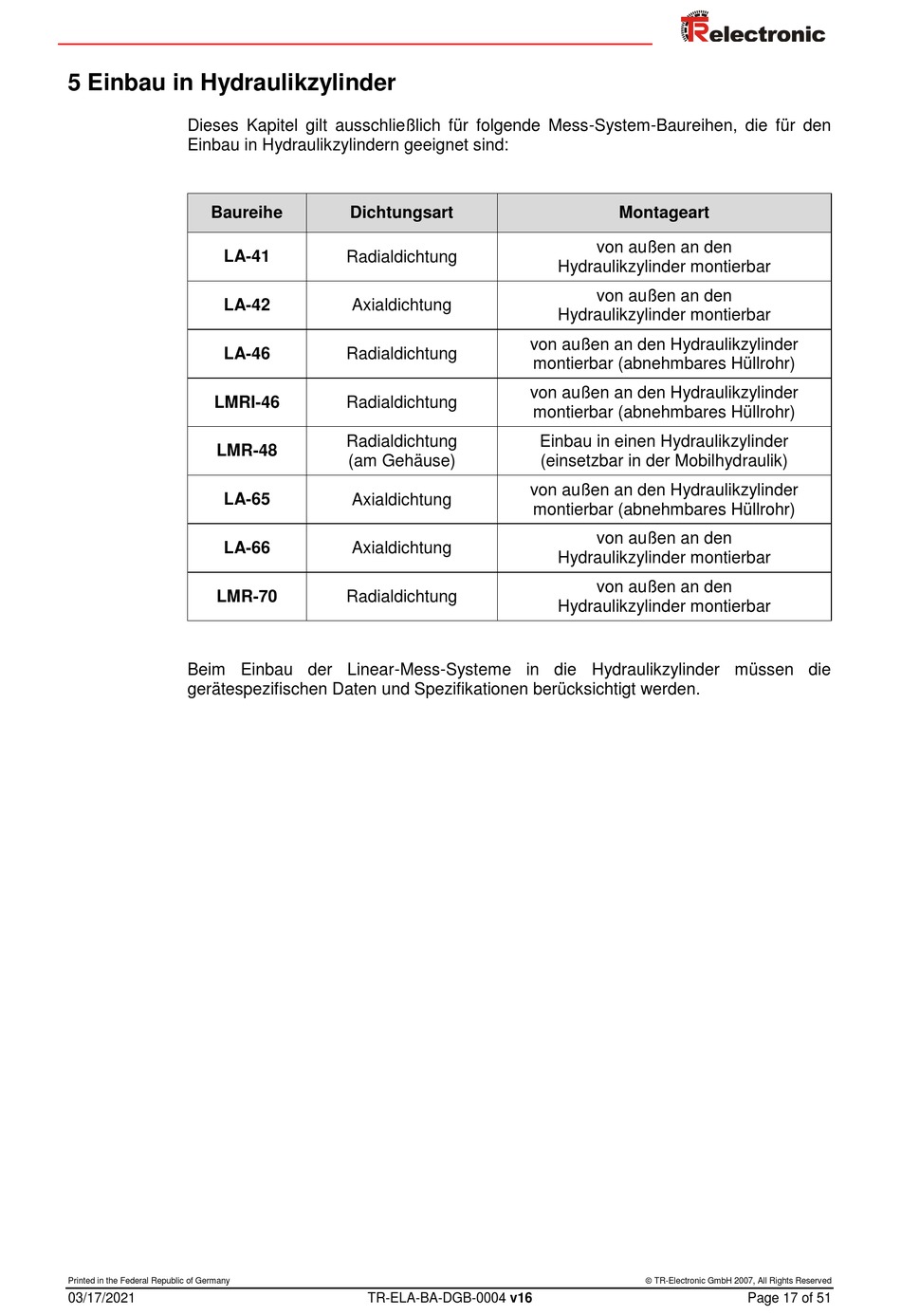

5 Einbau in Hydraulikzylinder

Dieses Kapitel gilt ausschließlich für folgende Mess-System-Baureihen, die für den
Einbau in Hydraulikzylindern geeignet sind:
Baureihe
LA-41
LA-42
LA-46
LMRI-46
LMR-48
LA-65
LA-66
LMR-70
Beim Einbau der Linear-Mess-Systeme in die Hydraulikzylinder müssen die
gerätespezifischen Daten und Spezifikationen berücksichtigt werden.
Printed in the Federal Republic of Germany
03/17/2021
Dichtungsart
Radialdichtung
Axialdichtung
Radialdichtung
Radialdichtung
Radialdichtung
(am Gehäuse)
Axialdichtung
Axialdichtung
Radialdichtung
TR-ELA-BA-DGB-0004 v16
Montageart
von außen an den
Hydraulikzylinder montierbar
von außen an den
Hydraulikzylinder montierbar
von außen an den Hydraulikzylinder
montierbar (abnehmbares Hüllrohr)
von außen an den Hydraulikzylinder
montierbar (abnehmbares Hüllrohr)
Einbau in einen Hydraulikzylinder
(einsetzbar in der Mobilhydraulik)
von außen an den Hydraulikzylinder
montierbar (abnehmbares Hüllrohr)
von außen an den
Hydraulikzylinder montierbar
von außen an den
Hydraulikzylinder montierbar
