Ausgabe-Format "Mehrfach" (26 Bit Wiederholung) - TR-Electronic LMRS_27 Interface-Box SSI Gesamt-Bedienungsanleitung

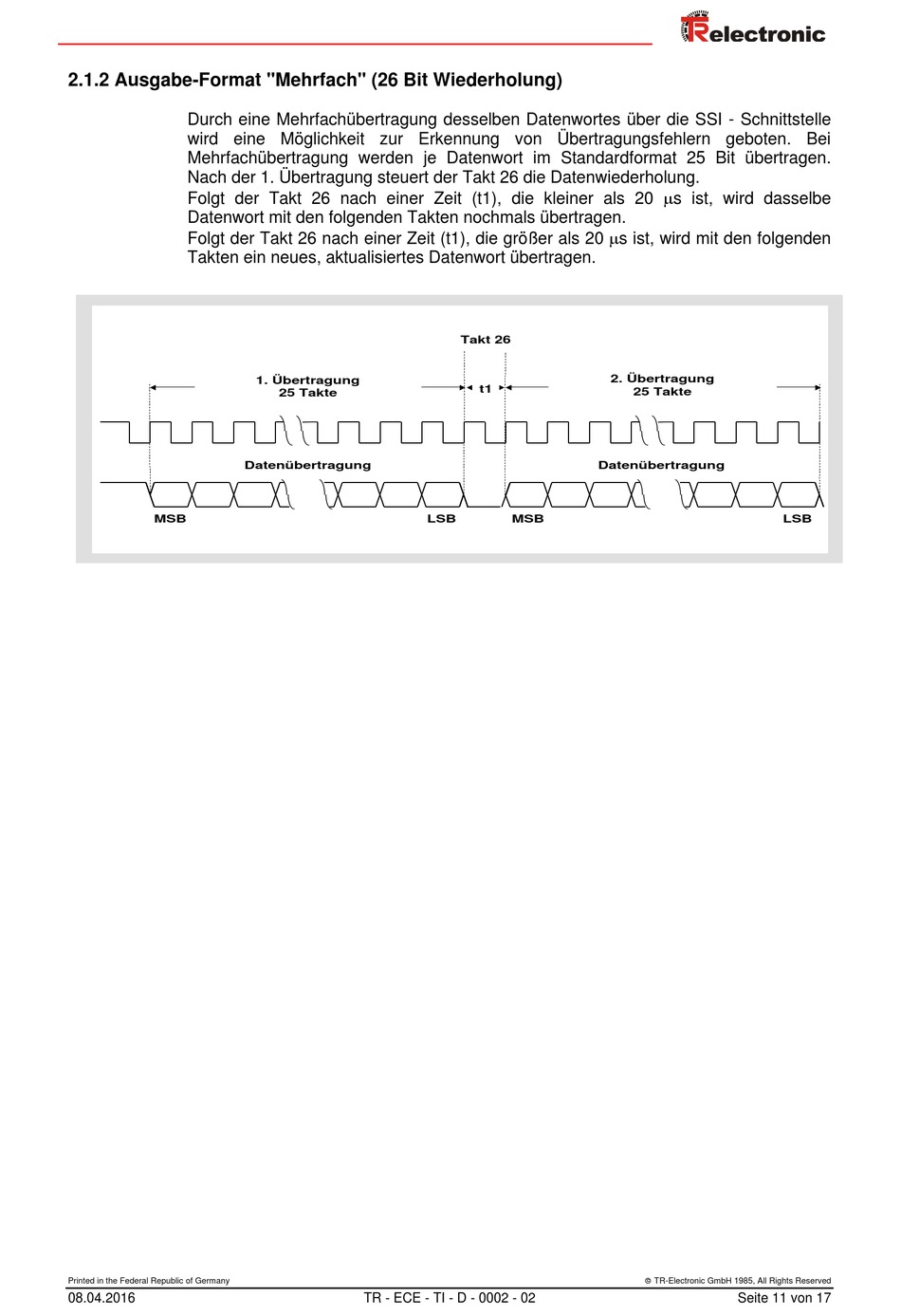

2.1.2 Ausgabe-Format "Mehrfach" (26 Bit Wiederholung)

Durch eine Mehrfachübertragung desselben Datenwortes über die SSI - Schnittstelle
wird eine Möglichkeit zur Erkennung von Übertragungsfehlern geboten. Bei
Mehrfachübertragung werden je Datenwort im Standardformat 25 Bit übertragen.
Nach der 1. Übertragung steuert der Takt 26 die Datenwiederholung.
Folgt der Takt 26 nach einer Zeit (t1), die kleiner als 20 s ist, wird dasselbe
Datenwort mit den folgenden Takten nochmals übertragen.
Folgt der Takt 26 nach einer Zeit (t1), die größer als 20 s ist, wird mit den folgenden
Takten ein neues, aktualisiertes Datenwort übertragen.
MSB
Printed in the Federal Republic of Germany
08.04.2016
1. Übertragung
25 Takte
Datenübertragung
TR - ECE - TI - D - 0002 - 02
Takt 26
t1
LSB MSB
2. Übertragung
25 Takte
Datenübertragung
 TR-Electronic GmbH 1985, All Rights Reserved
Seite 11 von 17
LSB
