Ausgabe-Format "Mehrfach" (26 Bit Wiederholung), Optional - TR-Electronic LMRS_27 Interface-Box SSI Gesamt-Bedienungsanleitung

Synchron - Serielles - Interface

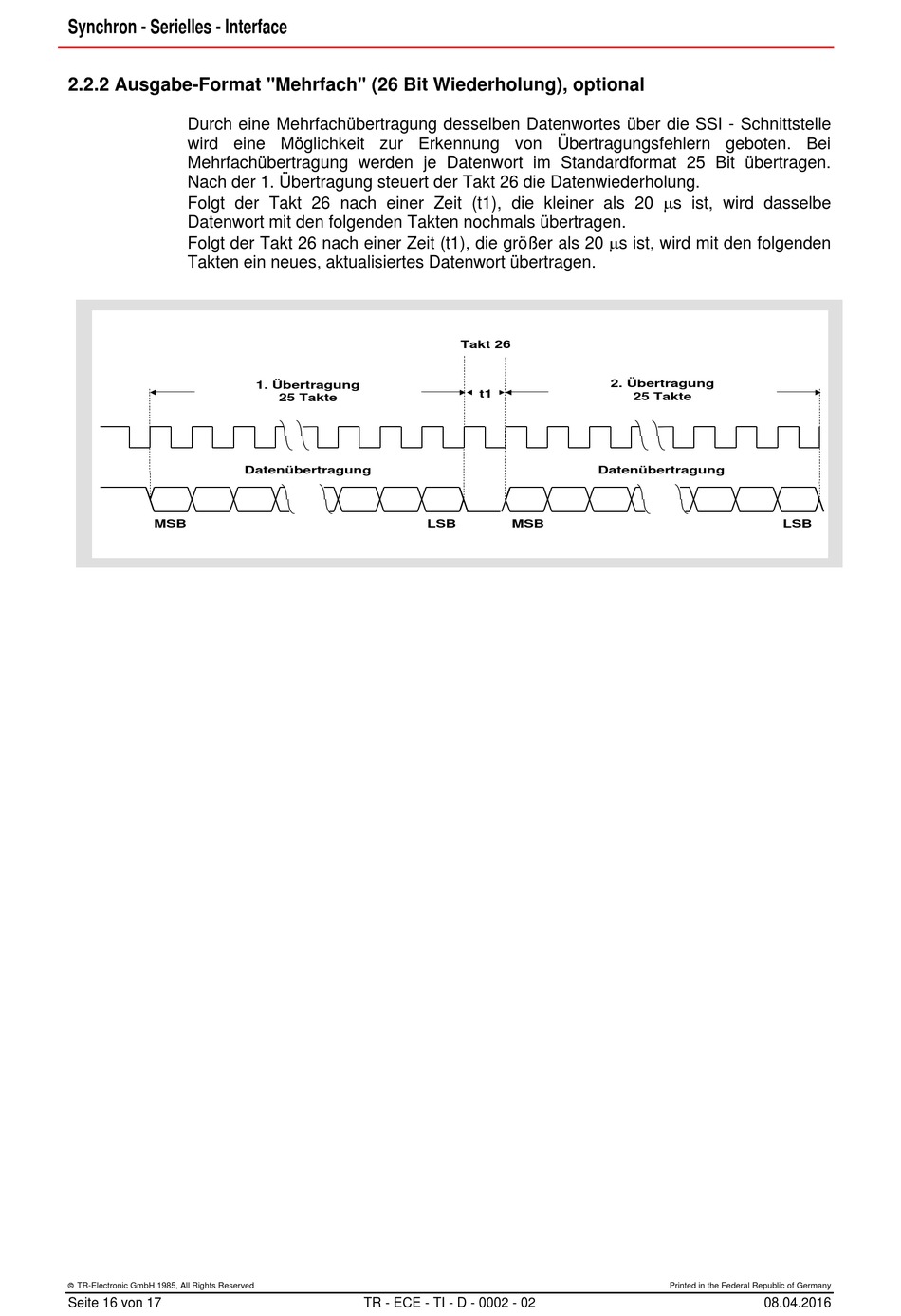

2.2.2 Ausgabe-Format "Mehrfach" (26 Bit Wiederholung), optional

Durch eine Mehrfachübertragung desselben Datenwortes über die SSI - Schnittstelle
wird eine Möglichkeit zur Erkennung von Übertragungsfehlern geboten. Bei
Mehrfachübertragung werden je Datenwort im Standardformat 25 Bit übertragen.
Nach der 1. Übertragung steuert der Takt 26 die Datenwiederholung.
Folgt der Takt 26 nach einer Zeit (t1), die kleiner als 20 s ist, wird dasselbe
Datenwort mit den folgenden Takten nochmals übertragen.
Folgt der Takt 26 nach einer Zeit (t1), die größer als 20 s ist, wird mit den folgenden
Takten ein neues, aktualisiertes Datenwort übertragen.
MSB
 TR-Electronic GmbH 1985, All Rights Reserved
Seite 16 von 17
1. Übertragung
25 Takte
Datenübertragung
TR - ECE - TI - D - 0002 - 02
Takt 26
t1
LSB MSB
2. Übertragung
25 Takte
Datenübertragung
Printed in the Federal Republic of Germany
08.04.2016
LSB
