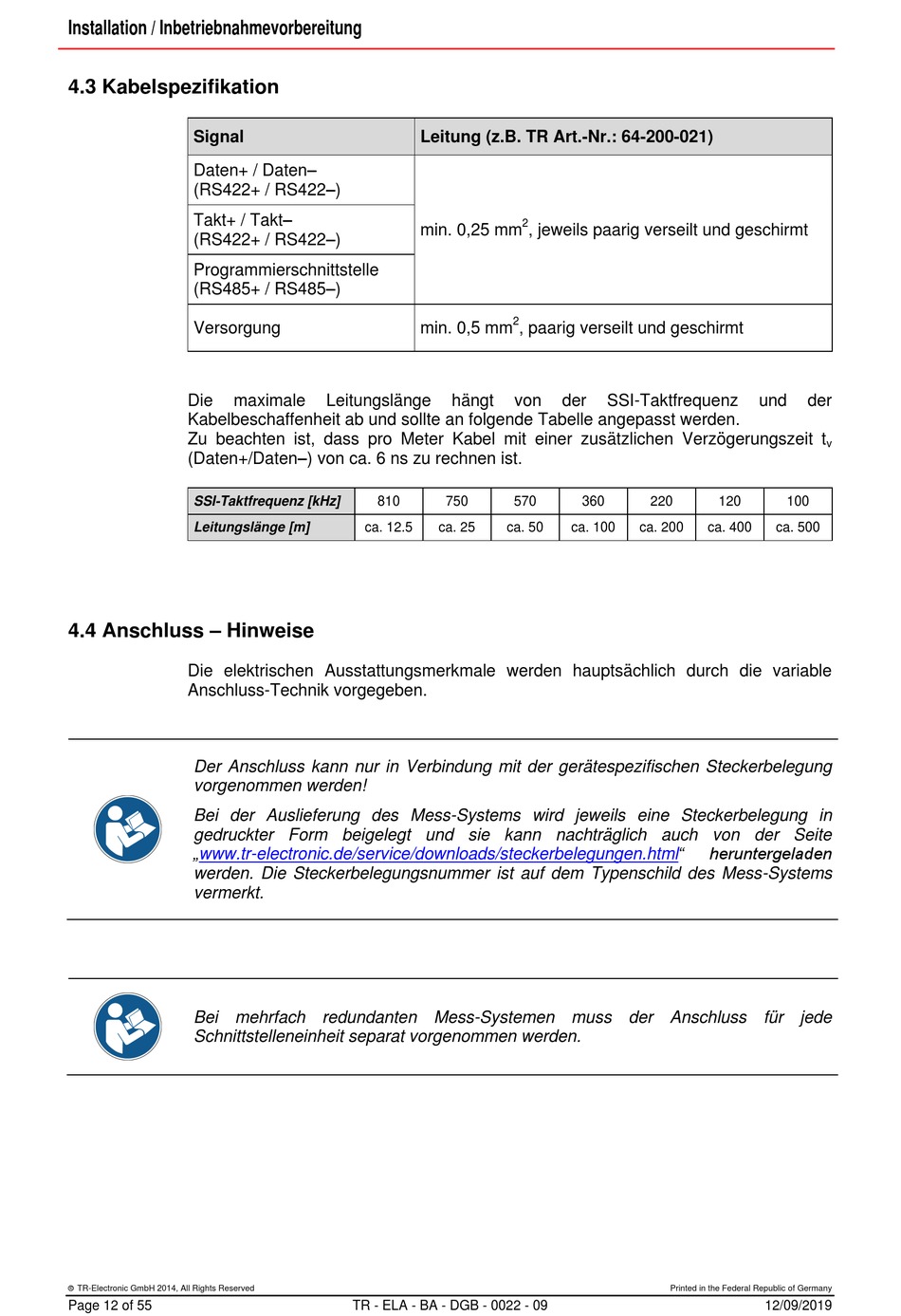

4.3 Kabelspezifikation

Signal
Daten+ / Daten–
(RS422+ / RS422–)
Takt+ / Takt–
(RS422+ / RS422–)
Programmierschnittstelle
(RS485+ / RS485–)
Versorgung
Die
maximale
Kabelbeschaffenheit ab und sollte an folgende Tabelle angepasst werden.
Zu beachten ist, dass pro Meter Kabel mit einer zusätzlichen Verzögerungszeit t
(Daten+/Daten–) von ca. 6 ns zu rechnen ist.
SSI-Taktfrequenz [kHz]
Leitungslänge [m]
4.4 Anschluss – Hinweise
Die elektrischen Ausstattungsmerkmale werden hauptsächlich durch die variable
Anschluss-Technik vorgegeben.
Der Anschluss kann nur in Verbindung mit der gerätespezifischen Steckerbelegung
vorgenommen werden!
Bei der Auslieferung des Mess-Systems wird jeweils eine Steckerbelegung in
gedruckter Form beigelegt und sie kann nachträglich auch von der Seite
„www.tr-electronic.de/service/downloads/steckerbelegungen.html"
werden. Die Steckerbelegungsnummer ist auf dem Typenschild des Mess-Systems
vermerkt.
Bei mehrfach redundanten Mess-Systemen muss der Anschluss für jede
Schnittstelleneinheit separat vorgenommen werden.
