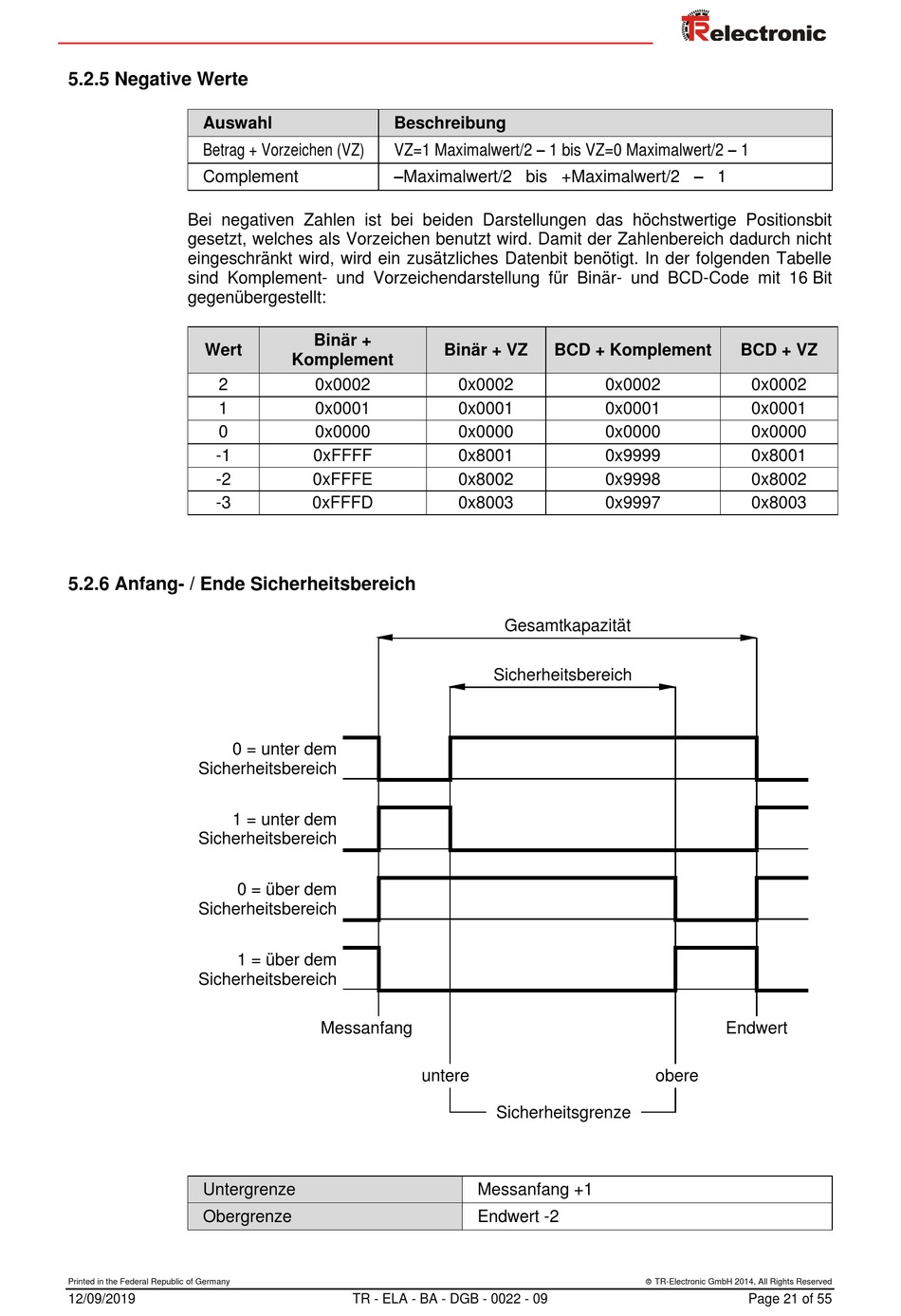

5.2.5 Negative Werte

Auswahl
Betrag + Vorzeichen (VZ)
Complement
Bei negativen Zahlen ist bei beiden Darstellungen das höchstwertige Positionsbit
gesetzt, welches als Vorzeichen benutzt wird. Damit der Zahlenbereich dadurch nicht
eingeschränkt wird, wird ein zusätzliches Datenbit benötigt. In der folgenden Tabelle
sind Komplement- und Vorzeichendarstellung für Binär- und BCD-Code mit 16 Bit
gegenübergestellt:
Wert
2
1
0
-1
-2
-3

5.2.6 Anfang- / Ende Sicherheitsbereich

0 = unter dem
Sicherheitsbereich
1 = unter dem
Sicherheitsbereich
0 = über dem
Sicherheitsbereich
1 = über dem
Sicherheitsbereich
Untergrenze
Obergrenze
Printed in the Federal Republic of Germany
12/09/2019
Beschreibung
VZ=1 Maximalwert/2 – 1 bis VZ=0 Maximalwert/2 – 1
–Maximalwert/2 bis +Maximalwert/2 – 1
Binär +
Binär + VZ
Komplement
0x0002 0x0002
0x0001 0x0001
0x0000 0x0000
0xFFFF 0x8001
0xFFFE 0x8002
0xFFFD 0x8003
Messanfang
untere
TR - ELA - BA - DGB - 0022 - 09
BCD + Komplement
0x0002
0x0001
0x0000
0x9999
0x9998
0x9997
Gesamtkapazität
Sicherheitsbereich
Sicherheitsgrenze
Messanfang +1
Endwert -2
