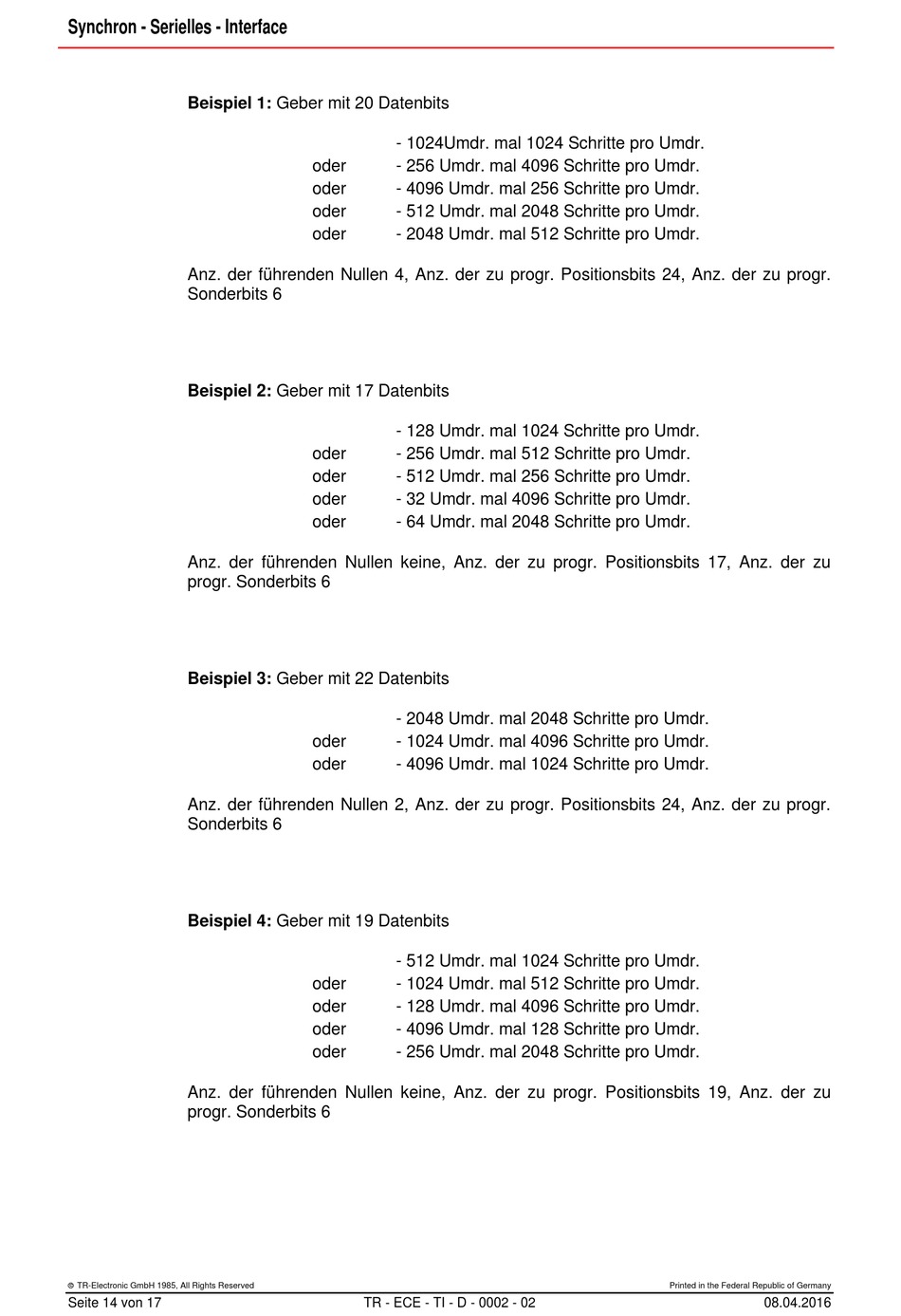

TR-Electronic LMRS_27 Interface-Box SSI Gesamt-Bedienungsanleitung Seite 122

Synchron - Serielles - Interface
Beispiel 1: Geber mit 20 Datenbits
Anz. der führenden Nullen 4, Anz. der zu progr. Positionsbits 24, Anz. der zu progr.
Sonderbits 6
Beispiel 2: Geber mit 17 Datenbits
Anz. der führenden Nullen keine, Anz. der zu progr. Positionsbits 17, Anz. der zu
progr. Sonderbits 6
Beispiel 3: Geber mit 22 Datenbits
Anz. der führenden Nullen 2, Anz. der zu progr. Positionsbits 24, Anz. der zu progr.
Sonderbits 6
Beispiel 4: Geber mit 19 Datenbits
Anz. der führenden Nullen keine, Anz. der zu progr. Positionsbits 19, Anz. der zu
progr. Sonderbits 6
 TR-Electronic GmbH 1985, All Rights Reserved
Seite 14 von 17
- 1024Umdr. mal 1024 Schritte pro Umdr.
oder - 256 Umdr. mal 4096 Schritte pro Umdr.
oder - 4096 Umdr. mal 256 Schritte pro Umdr.
oder - 512 Umdr. mal 2048 Schritte pro Umdr.
oder - 2048 Umdr. mal 512 Schritte pro Umdr.
- 128 Umdr. mal 1024 Schritte pro Umdr.
oder - 256 Umdr. mal 512 Schritte pro Umdr.
oder - 512 Umdr. mal 256 Schritte pro Umdr.
oder - 32 Umdr. mal 4096 Schritte pro Umdr.
oder - 64 Umdr. mal 2048 Schritte pro Umdr.
- 2048 Umdr. mal 2048 Schritte pro Umdr.
oder - 1024 Umdr. mal 4096 Schritte pro Umdr.
oder - 4096 Umdr. mal 1024 Schritte pro Umdr.
- 512 Umdr. mal 1024 Schritte pro Umdr.
oder - 1024 Umdr. mal 512 Schritte pro Umdr.
oder - 128 Umdr. mal 4096 Schritte pro Umdr.
oder - 4096 Umdr. mal 128 Schritte pro Umdr.
oder - 256 Umdr. mal 2048 Schritte pro Umdr.
