Einbau in Hydraulikzylinder
5.2 Einbauvarianten bei magnetisierbarem Material
Wird magnetisierbares Befestigungsmaterial verwendet, muss ein Abstandshalter aus
nicht magnetisierbarem Material mit 10 mm Dicke und min. 3 mm größer im Abstand
zum Umfang des Positionssensors vorgesehen werden. Der Abstandshalter ist
zwischen dem Positionssensor und dessen Befestigung zu montieren. Die
Befestigungsschrauben müssen aus nicht magnetisierbarem Werkstoff wie z.B.
Messing, Aluminium, Kunststoff etc. sein.
Die Linear-Mess-Systeme welche von außen an den Hydraulikzylinder montiert werden,
werden über ein M18x1.5 Gewinde in den Hydraulikzylinder eingeschraubt. Die
Abdichtung erfolgt Flansch-seitig entweder radial oder axial über einen O-Ring (kein
Lieferumfang !).

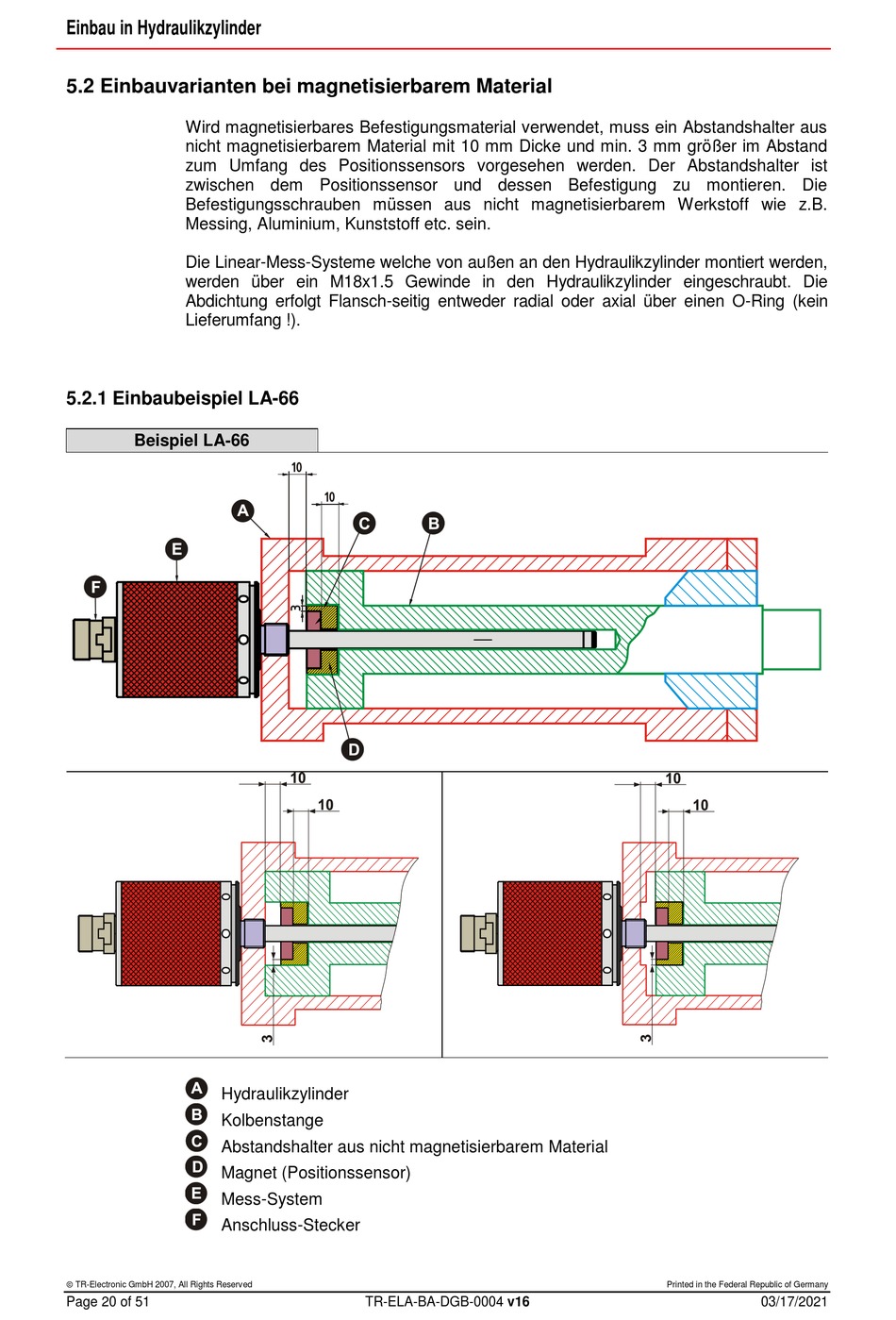

5.2.1 Einbaubeispiel LA-66
Beispiel LA-66
Hydraulikzylinder
Kolbenstange
Abstandshalter aus nicht magnetisierbarem Material
Magnet (Positionssensor)
Mess-System
Anschluss-Stecker
TR-Electronic GmbH 2007, All Rights Reserved
Page 20 of 51
TR-ELA-BA-DGB-0004 v16
Printed in the Federal Republic of Germany
03/17/2021
