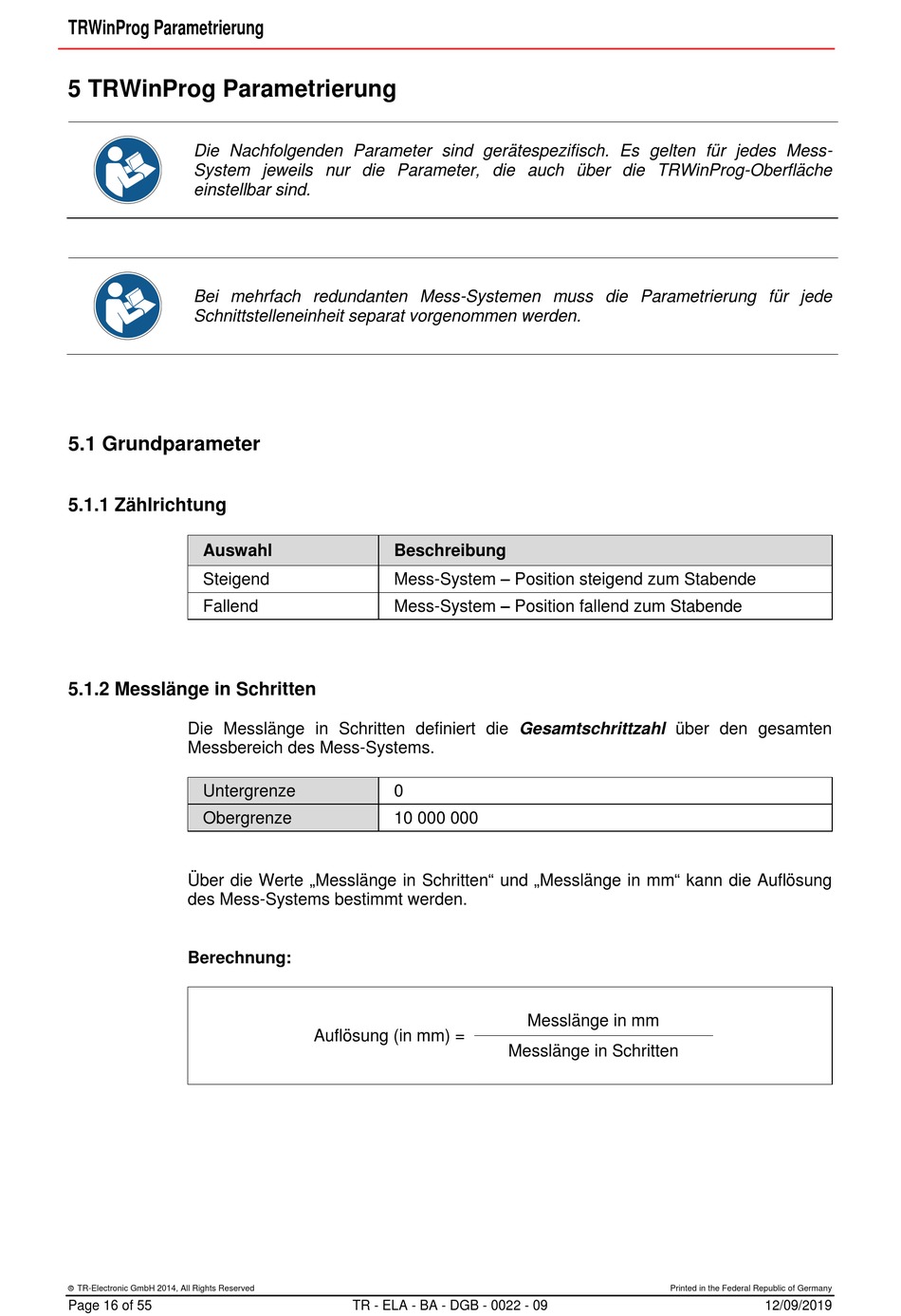

TRWinProg Parametrierung

5 TRWinProg Parametrierung
Die Nachfolgenden Parameter sind gerätespezifisch. Es gelten für jedes Mess-
System jeweils nur die Parameter, die auch über die TRWinProg-Oberfläche
einstellbar sind.
Bei mehrfach redundanten Mess-Systemen muss die Parametrierung für jede
Schnittstelleneinheit separat vorgenommen werden.

5.1 Grundparameter

5.1.1 Zählrichtung
Auswahl
Steigend
Fallend
5.1.2 Messlänge in Schritten
Die Messlänge in Schritten definiert die Gesamtschrittzahl über den gesamten
Messbereich des Mess-Systems.
Untergrenze
Obergrenze
Über die Werte „Messlänge in Schritten" und „Messlänge in mm" kann die Auflösung
des Mess-Systems bestimmt werden.
Berechnung:
