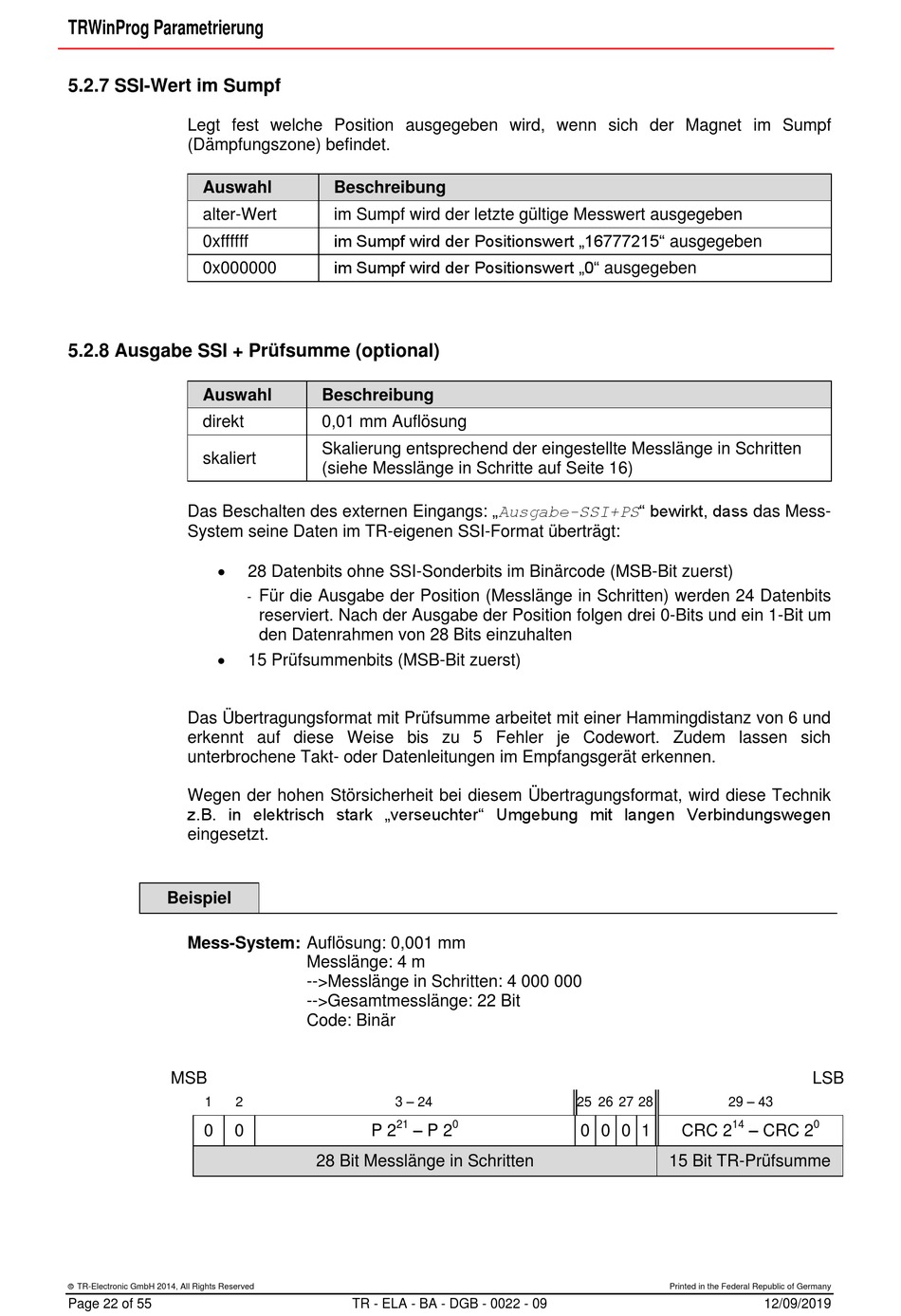

TRWinProg Parametrierung
5.2.7 SSI-Wert im Sumpf
Legt fest welche Position ausgegeben wird, wenn sich der Magnet im Sumpf
(Dämpfungszone) befindet.
Auswahl
alter-Wert
0xffffff
0x000000
5.2.8 Ausgabe SSI + Prüfsumme (optional)
Auswahl
direkt
skaliert
Das Beschalten des externen Eingangs: „Ausgabe-SSI+PS" bewirkt, dass das Mess-
System seine Daten im TR-eigenen SSI-Format überträgt:
Das Übertragungsformat mit Prüfsumme arbeitet mit einer Hammingdistanz von 6 und
erkennt auf diese Weise bis zu 5 Fehler je Codewort. Zudem lassen sich
unterbrochene Takt- oder Datenleitungen im Empfangsgerät erkennen.
Wegen der hohen Störsicherheit bei diesem Übertragungsformat, wird diese Technik
z.B. in elektrisch stark „verseuchter" Umgebung mit langen Verbindungswegen
eingesetzt.
Beispiel
Mess-System: Auflösung: 0,001 mm
MSB
1
2
0
0
TR-Electronic GmbH 2014, All Rights Reserved
Page 22 of 55
Beschreibung
im Sumpf wird der letzte gültige Messwert ausgegeben
im Sumpf wird der Positionswert „16777215" ausgegeben
im Sumpf wird der Positionswert „0" ausgegeben
Beschreibung
0,01 mm Auflösung
Skalierung entsprechend der eingestellte Messlänge in Schritten
(siehe Messlänge in Schritte auf Seite 16)
28 Datenbits ohne SSI-Sonderbits im Binärcode (MSB-Bit zuerst)
Für die Ausgabe der Position (Messlänge in Schritten) werden 24 Datenbits
-
reserviert. Nach der Ausgabe der Position folgen drei 0-Bits und ein 1-Bit um
den Datenrahmen von 28 Bits einzuhalten
15 Prüfsummenbits (MSB-Bit zuerst)
Messlänge: 4 m
-->Messlänge in Schritten: 4 000 000
-->Gesamtmesslänge: 22 Bit
Code: Binär
3 – 24
21
– P 2
P 2
28 Bit Messlänge in Schritten
TR - ELA - BA - DGB - 0022 - 09
25 26 27 28
0
0 0 0 1
LSB
29 – 43
14
0
– CRC 2
CRC 2
15 Bit TR-Prüfsumme
