Montage Des Profi-Breitentasters (Serienmäßig Für Librak380S Und Librak380Ps Modelle) - Butler Librak380 Betriebsanleitung

LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS

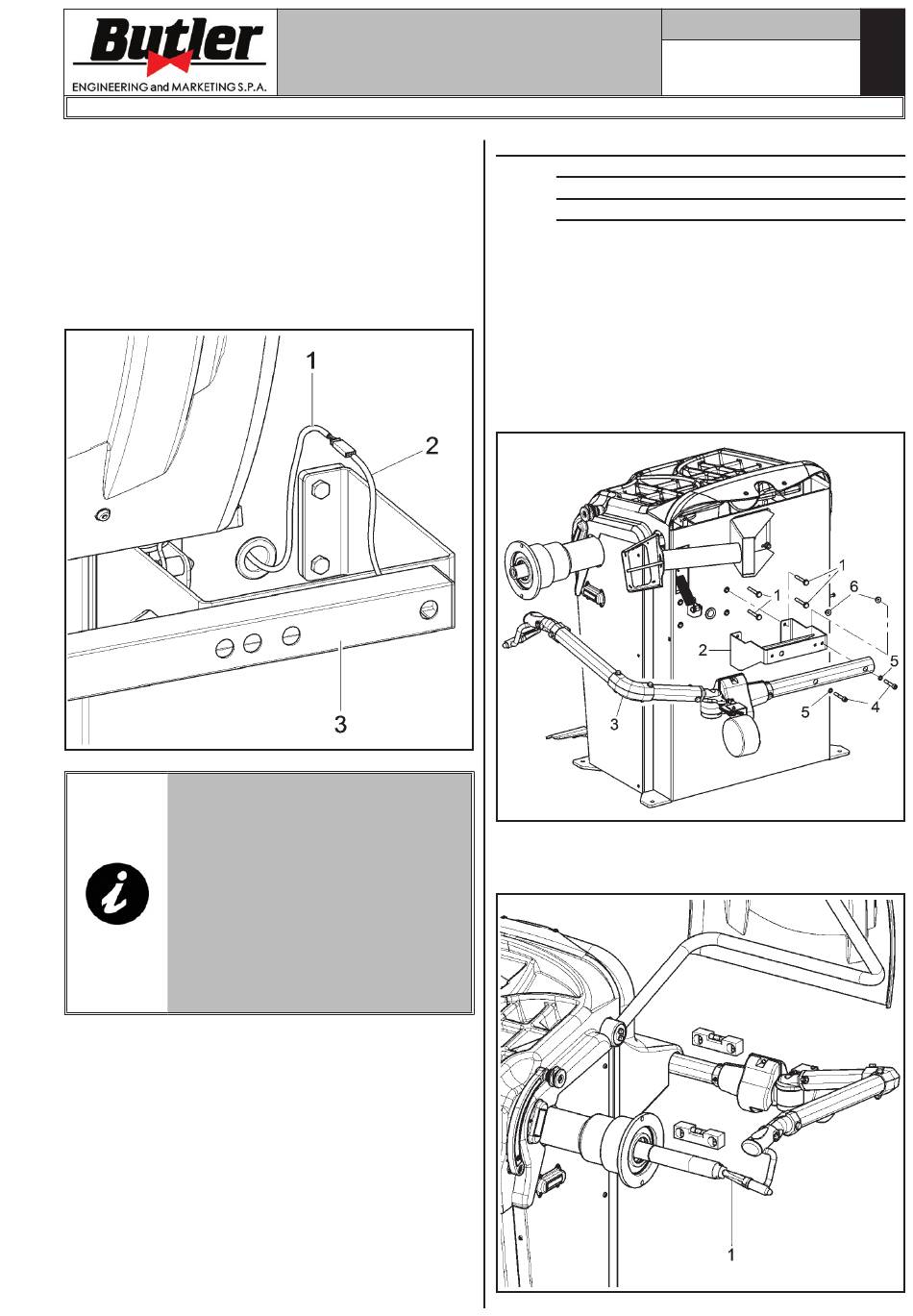

3. Den Verbinder (Abb. 16 Pkt. 1) des aus der Ma-
schine kommenden Kabels anschließen, auf Verbin-
der (Abb. 16 Pkt. 2) des aus dem Arm des Tasters
heraustretenden Kabels. Den verkabelten Teil mit
den Verbindern in den Innenbereich des Arms ein-
fügen (Abb. 16 Pkt. 3).
4. Die Verkabelung mit Kabelschellen befestigen.
5. Den Breitentaster befähigen, und die Kalibrierung
der Vorrichtung vornehmen.
WENN DAS GEHÄUSE DER AUS-
WUCHTMASCHINE NICHT MIT
DEN 4 GEWINDENIETEN AUSGE-
STATTET IST, ZUM BEFESTIGEN
DES TASTERS MAN MUSS DEN
BÜGEL BEFESTIGEN (Abb. 14
Pkt. 2), DAFÜR AUSSCHLIEßLICH
DIE SCHRAUBEN (# 272038) BE-
NUTZEN. DEN BÜGEL MIT DEN
MIT DER VORRICHTUNG GELIE-
FERTEN MUTTERN UND SCHEI-
BEN VON INNEN SPANNEN.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.3.5 Montage des Profi-Breitentasters
1. Die 4 Schrauben Abb. 17 Pkt. 1) in den Bügel des Tas-
Abb. 16
2. Dann auch noch sicherstellen, dass der Auflagestift
Seite 16 von 67
(serienmäßig für LIBRAK380S und
LIBRAK380PS Modelle) (Option für
LIBRAK380 und LIBRAK380P Modelle)
ters (Abb. 17 Pkt. 2) einsetzen und sie auf die Gewin-
denieten an der Rückseite des Gehäuses schrauben.
Den Arm des Tasters (Abb. 17 Pkt. 3) an den Bügel
(Abb. 17 Pkt. 2) festklemmen, mit den 2 Schrau-
ben (Abb. 17 Pkt. 4) und den Scheiben (Abb. 17
Pkt. 5). Die Schrauben (Abb. 17 Pkt. 4) mit den
Muttern Abb. 17 Pkt. 6) befestigen, damit die Welle
und der Arm des Tasters auf den gleichen Ebene
sind (siehe Abb. 18).
Abb. 17
des Tasters (Abb. 18 Pkt. 1) im Mittelpunkt vor
Spindel aufliegt.
1297-M003-3_B
D
Abb. 18
