Montage Der Radschutzhaube; Montage Des Breitentasters (Option) - Butler Librak340Touch Betriebsanleitung

1296-M013-2_B
D
Seite 13 von 53

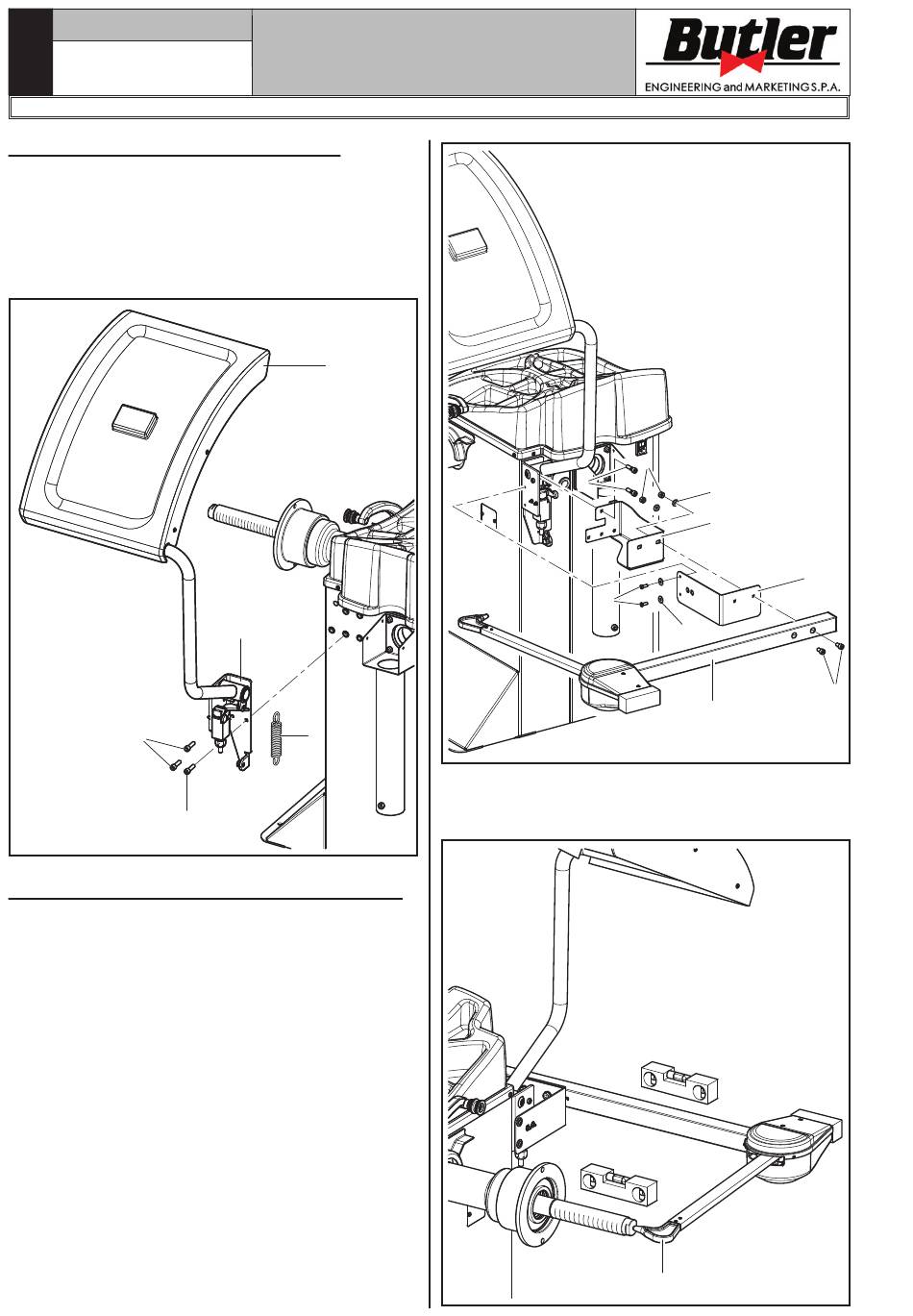

9.3.2 Montage der Radschutzhaube

1. Die Radschutzhaube (Abb. 7 Pkt. 1) mit den 3
Schrauben (Abb. 7 Pkt. 2) montieren und sie auf
die Gewindenieten an der Rückseite des Gehäu-
ses schrauben. Am Ende die Tellerfeder (Abb. 7
Pkt. 3) an der Halterung wieder montieren (Abb. 7
Pkt. 4).
2

9.3.3 Montage des Breitentasters (Option)

1. Die 2 Schrauben der Radschutzhaube in vertikaler
Stellung lockern.
2. Die 2 Schrauben (Abb. 8 Pkt. 1) in den Bügel
des Tasters (Abb. 8 Pkt. 2) einsetzen und sie auf
die Gewindenieten an der Rückseite des Gehäu-
ses schrauben. Den Bügel (Abb. 8 Pkt. 4) an der
Halterung der Radschutzhaube mit den Scheiben
(Abb. 8 Pkt. 9) und den 2 Schrauben (Abb. 8
Pkt. 8) befestigen.
Den Arm des Tasters (Abb. 8 Pkt. 3) an die Bügeln
(Abb. 8 Pkt. 2-4) mit den 2 Schrauben (Abb. 8
Pkt. 5), den Scheiben (Abb. 8 Pkt. 6) und den
Muttern (Abb. 8 Pkt. 7) festklemmen, und dabei
darauf achten, dass die Welle und der Tasterarm auf
gleicher Ebene sind (siehe Abb. 9).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 7
1
4
3
2
LIBRAK340TOUCH
3. Die Montage ergänzen, und sich vergewissern, dass
den Auflagestift des Tasters (Abb. 9 Pkt. 1) in
Spindelmitte aufliegt.
7
1
6
2
8
9
3
1
Abb. 8
4
5
Abb. 9
