LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS

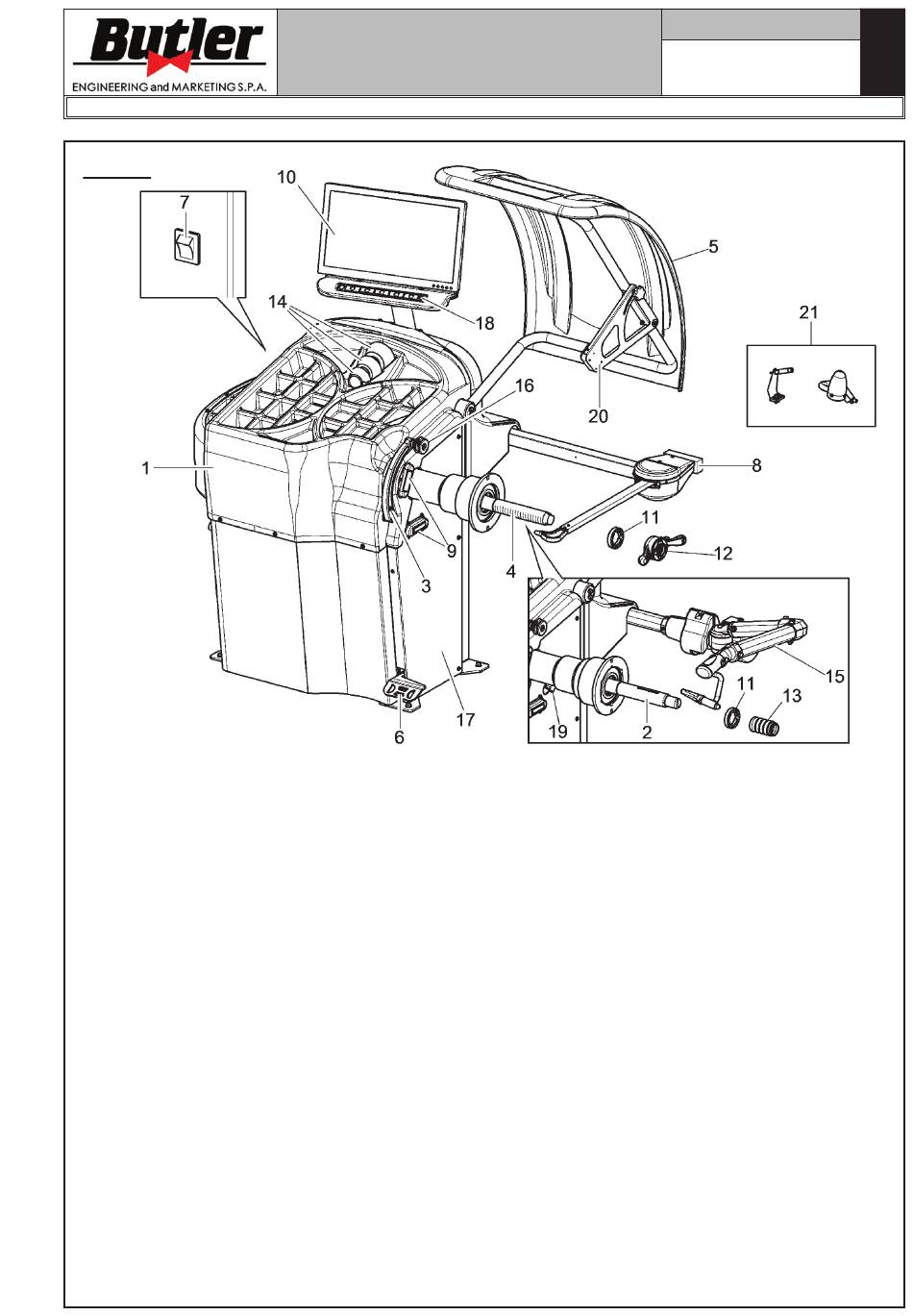

Abb. 1
LEGENDE
1 – Gewichtshalterbrett
2 – Pneumatische Spindel (nur für LIBRAK380P - LIBRAK380PS - LIBRAK380PW - LIBRAK380PWS
Modelle)
3 – Abstand-Durchmesserstaster
4 – Gewindespindel (nur für LIBRAK380 - LIBRAK380S - LIBRAK380W - LIBRAK380WS Modelle)
5 – Schutzgehäuse
6 – Fußbremse (nur für LIBRAK380 - LIBRAK380S - LIBRAK380W - LIBRAK380WS Modelle) / Fußhebel für
Öffnung-Schließung der pneumatischen Spindel (nur für LIBRAK380P - LIBRAK380PS - LIBRAK380PW -
LIBRAK380PWS Modelle)
7 – Hauptschalter
8 – Taster für Radsbreiten (nur für LIBRAK380 - LIBRAK380P Modelle)
9 – Led-Lichtsatz
10 – Monitor
11 – Druckring
12 – Schnellspannnutmutter (nur für LIBRAK380 - LIBRAK380S - LIBRAK380W - LIBRAK380WS Modelle)
13 – Spannbuchse (nur für LIBRAK380P - LIBRAK380PS - LIBRAK380PW - LIBRAK380PWS Modelle)
14 – Konen
15 – Profi-Breitentaster (serienmäßig für LIBRAK380S - LIBRAK380PS Modelle) (Option für LIBRAK380
- LIBRAK380P Modelle)
16 – Greifzange für Anbringung des Gewichtes
17 – Seitensgehäuse
18 – 7-Tasten Tastatur
19 – Beweglicher Laser-Richtpfeil (nur für LIBRAK380S - LIBRAK380PS - LIBRAK380WS -
LIBRAK380PWS Modelle)
20 – Automatische Felgenbreiten-Messvorrichtung (nur für LIBRAK380W - LIBRAK380PW -
LIBRAK380WS - LIBRAK380PWS Modelle)
21 – Laser auf "12-Uhr" Stellung (Option)
