EINE NICHTBEACHTUNG DER
VORSTEHENDEN ANWEISUNGEN
HAT DEN SOFORTIGEN VERLUST
DES GARANTIEANSPRUCHS ZUR
FOLGE.

10.1 Elektrische Kontrollen

VOR INBETRIEBNAHME DER RA-
DAUSWUCHTMASCHINE SOLLTE
SICH DER BEDIENER MIT DER
LAGE UND FUNKTIONSWEISE
ALLER STEUERTEILE VERTRAUT
MACHEN (DIESBEZÜGLICH VER-
WEISEN WIR AUF DEN ABSCHNITT
„KONTROLLEN").
TÄGLICH PRÜFEN DEN KORREK-
TEN BETRIEB DER STEUERUN-
GEN MIT GEHALTENEN BETÄTI-
GUNG, BEVOR DIE MASCHINE IN
BETRIEB SETZEN.

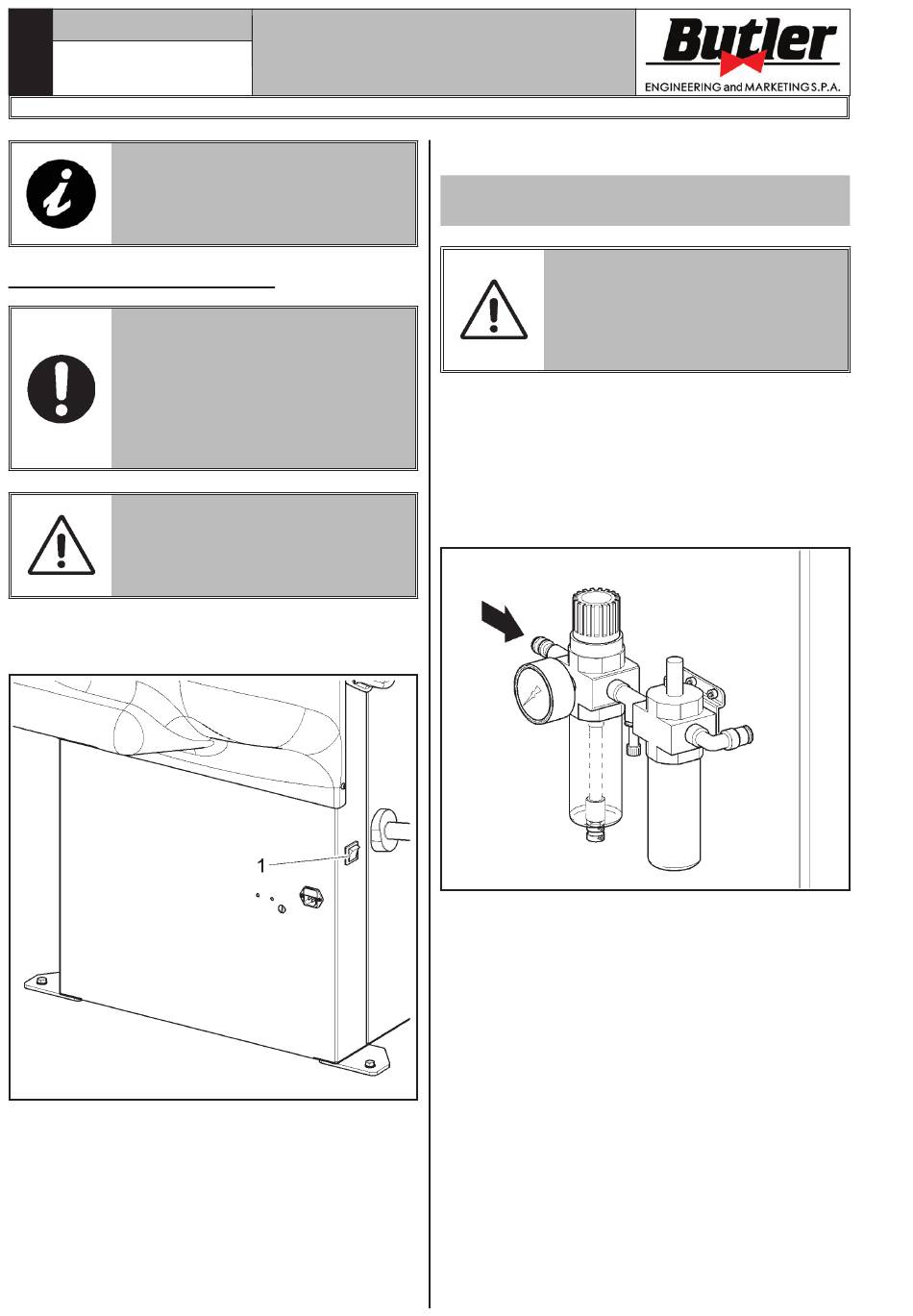

Betätigen Sie die Maschine nach der Fertigung des An-
schlusses Steckdose/Stecker mit dem Hauptschalter
(Abb. 23 Pkt. 1).
Abb. 23
BEDIENUNGS- UND
WARTUNGSHANDBUCH

11.0 PNEUMATIKANSCHLUSS

Nur für LIBRAK380P - LIBRAK380PS -
LIBRAK380PW - LIBRAK380PWS Modelle
Schließen Sie die Radauswuchtmaschine über den
speziellen Anschluss auf ihrer Rückseite an die Druck-
luftanlage der Werkstatt an (siehe Abb. 24).
Die Pneumatikanlage, die die Maschine versorgt, muss
in der Lage sein, gefilterte und entfeuchtete Luft mit
einem Druck zwischen 8 und 10 Bar zu liefern. Die
Anlage muss mit einem der Maschine vorgeschalteten
Sperrventil versehen sein.
Abb. 24
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN
ANSCHLUSS, SIND DIE PEDALE
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.
