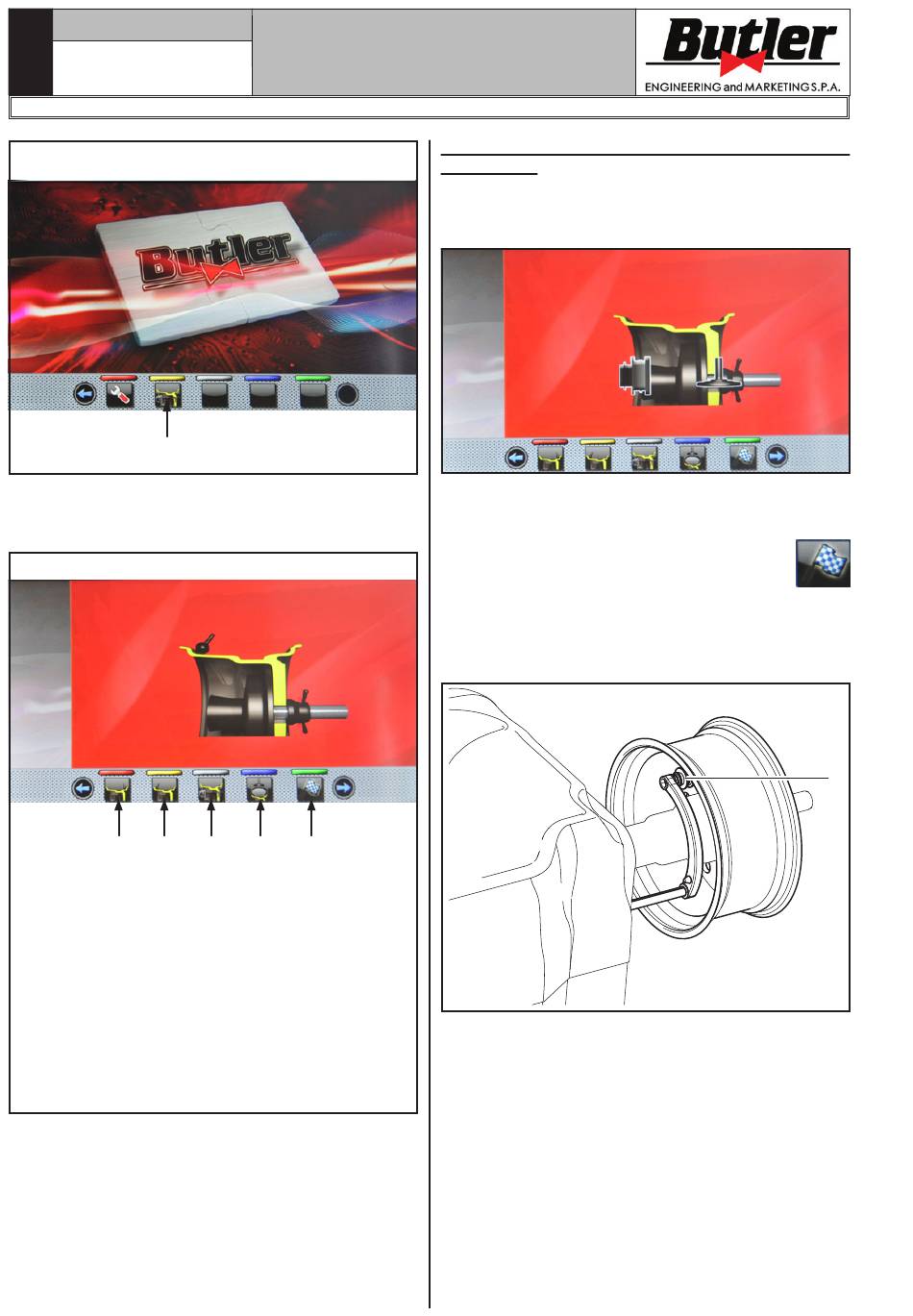

Abb. 44
1
- Auf dem Bildschirm erscheint der im Folgenden wie-
dergegebene Bildschirm, wo gibt es die Tasten, für
die Auswahl der Erfassung der Unvollkommenheit.
1 2
1 – Feststellung von rechte Seitenunvollkom-
menheit Innenseite der Felge (nur aktiviert
mit GAR303)
2 – Feststellung von linke Seitenunvollkommen-
heit Innenseite der Felge (nur aktiviert mit
GAR303)
3 – Feststellung von Seitenunvollkommenheit
Innenseite der Felge
4 – Feststellung von Unvollkommenheit des Rei-
fens (nur aktiviert mit GAR303)
5 – Knopf Raddurchlauf
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 45
3 4 5
Erfassung der Felgenunvollkommenheit (Seiten-
Innenseite).
Im Bildschirminhalt Abb. 45 drücken Sie Taste
(Abb. 45 Pkt. 3). Auf dem Monitor erscheint der im
Folgenden wiedergegebene Bildschirminhalt.
Die Greifzange des Abstand-Durchmesserstasters
(Abb. 46 Pkt. 1) auf der Innenseite der Felge bringen,
wie in Abb._46 dargestellt.
Drücken Sie die grüne Taste am Monitor
(Abb. 45 Pkt. 5), um die Analyse der Felge zu beginnen.
Die Felge beginnt, mit geringer Geschwindigkeit (30
rpm) drehen, und am Ende erscheint die Unrund-
heitsdiagramm, wie im Beispiel in Abb._47 dargestellt.
Abb. 46
1
