1297-M003-3_B
D
Seite 23 von 67
LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
12.3 Einstellung von Ultraschall-Sensor
Halterung (nur für LIBRAK380W
- LIBRAK380PW - LIBRAK380WS -
LIBRAK380PWS Modelle)

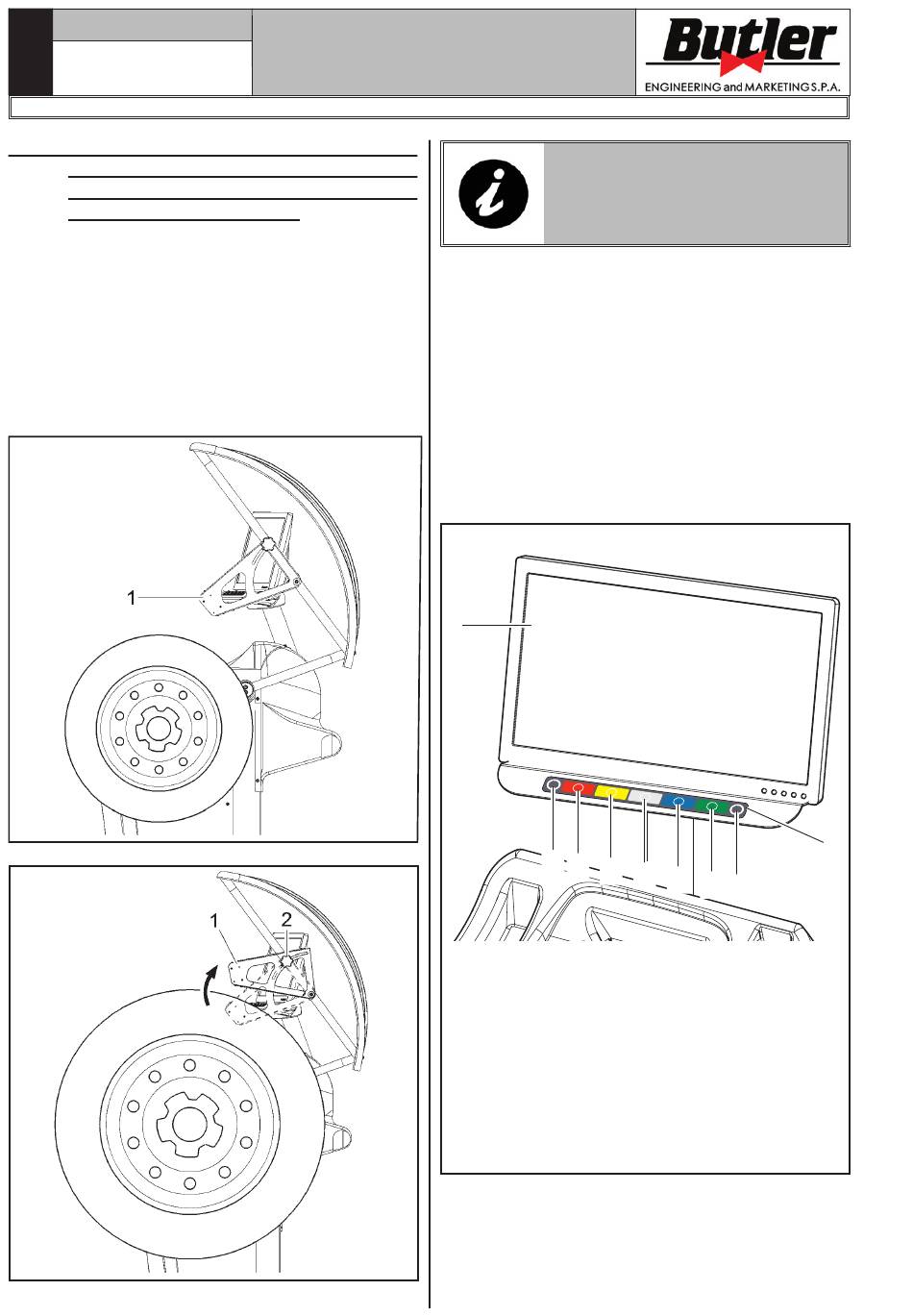

Die Halterung des Ultraschall-Sensors (Abb. 34-35
Pkt. 1) muss benutzt in der "völlig gesenkt" Position
werden, wie es im Abb. 34 erklärt wird.
Bei Räder mit großem Durchmesser ist es möglich, den
Sensor am obersten Punkt zu verstellen, um das Rad
einfach auf der Spindel zu montieren (siehe Abb. 35).
um diese Einstellung durchzuführen, entspannen Sie
das Handrad (Abb. 35 Pkt. 2) und stellen Sie die
Halterung in die gewünschte Position.
Am Ende spannen Sie das Handrad (Abb. 35 Pkt. 2).
Abb. 34
Abb. 35
BEDIENUNGS- UND
WARTUNGSHANDBUCH
13.0 BEDIENTAFEL
Die Radauswuchtmaschinen verfügen einer Bedientafel
mit einer Tastatur, um zu interagieren und die Befehle
in grafischer Form auf dem Monitor zu betätigen.
Auf diesem Monitor gibt es alle die Informationen für
ein richtige Radauswuchtverfahren wie z.B., wo er
die Klebe- oder Klammergewichte anzubringen hat,
welche Auswuchtmethode oder Optionen gerade ver-
wendet werden sowie die korrekte Drehrichtung des
Rads für das korrekte Anordnen der internen/externen
Gewichte.
1
LEGENDE
1 – Monitor
2 – Taste Funktionen (rot)
3 – Taste Funktionen (gelb)
4 – Taste Funktionen (grau)
5 – Taste Funktionen (blau)
6 – Taste Funktionen (grün)
7 – Taste vorherige Seite
8 – Taste nächste Seite/Druck
9 – Knopfschalttafel (Tastatur mit 7 Tasten)
WENN ES AKTIVIERT IST, UND
WENN DAS RADSCHUTZHAUBE
GESENKT WIRD, ERKENNT DIE
VORRICHTUNG AUTOMATISCH
DAS MASS DER RADSBREITE.
7 2 3
4 5 6
Abb. 36
9
8
