1297-M003-3_B
D
Seite 13 von 67
LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
9.3

Vorgehensweise bei der Montage

9.3.1 Montage der Spindel auf den Flansch

N u r f ü r L I B R A K 3 8 0 - L I B R A K 3 8 0 S -
LIBRAK380W - LIBRAK380WS Modelle

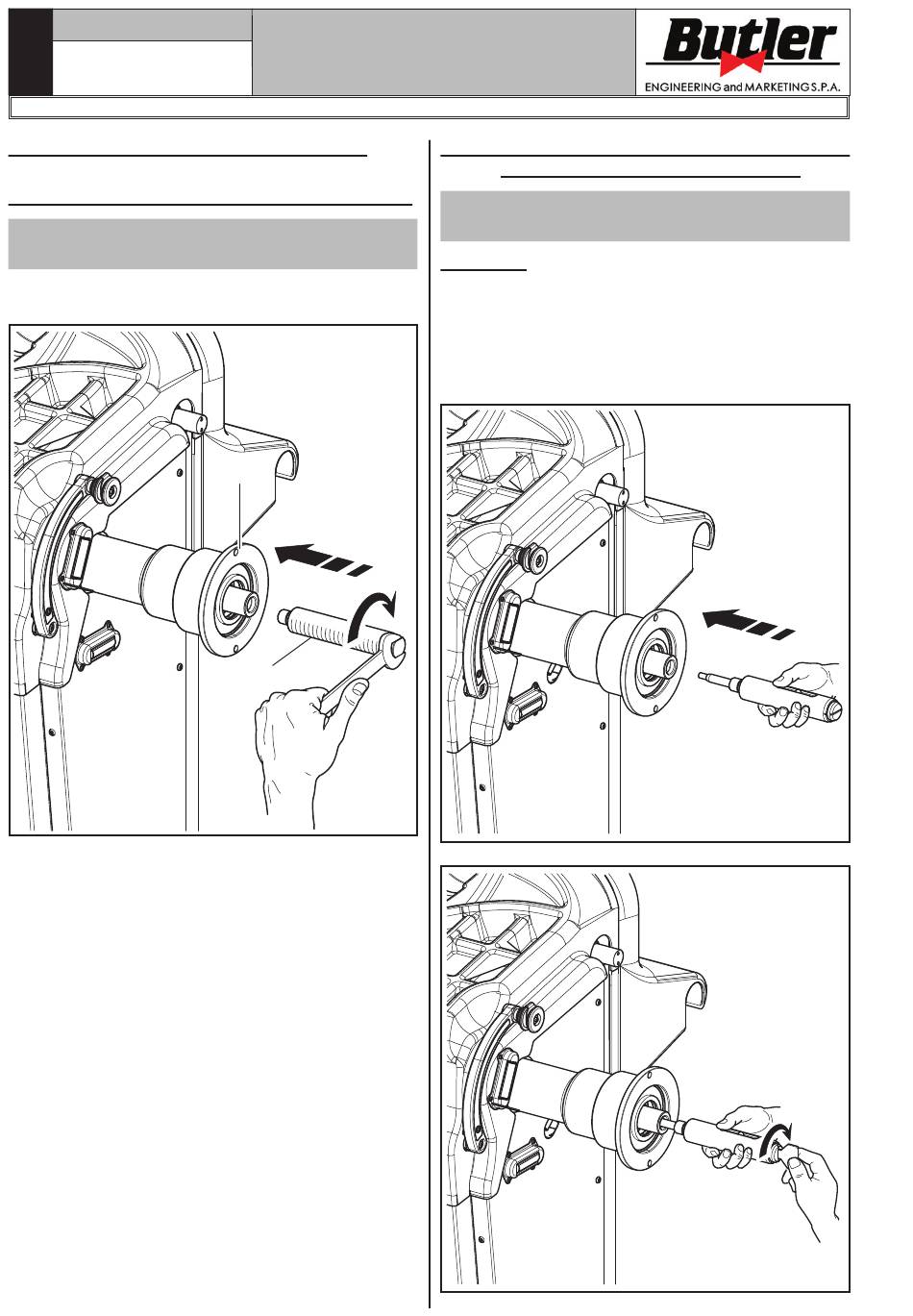

Mit einem Sechskantschlüssel die Spindel (Abb. 6
Pkt. 1) auf den Flansch schrauben (Abb. 6 Pkt. 2).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 6
2
1
9.3.2 Montage und Entfernung der pneuma-
tischen Spindel auf den Flansch
Nur für LIBRAK380P - LIBRAK380PS -
LIBRAK380PW - LIBRAK380PWS Modell
MONTAGE
1. Schließen Maschine an Netz und Pneumatikversor-
gung an und schalten sie anschließend ein (pneuma-
tische Spindel öffnet sich beim Einschalten immer).
Schalten dann Maschine aus. Setzen innere Spindel
auf Flansch und ziehen sie mit dem im Lieferumfang
enthaltenen Schlüssel fest an (Abb. 7 und Pkt. 8).
Abb. 7
Abb. 8
