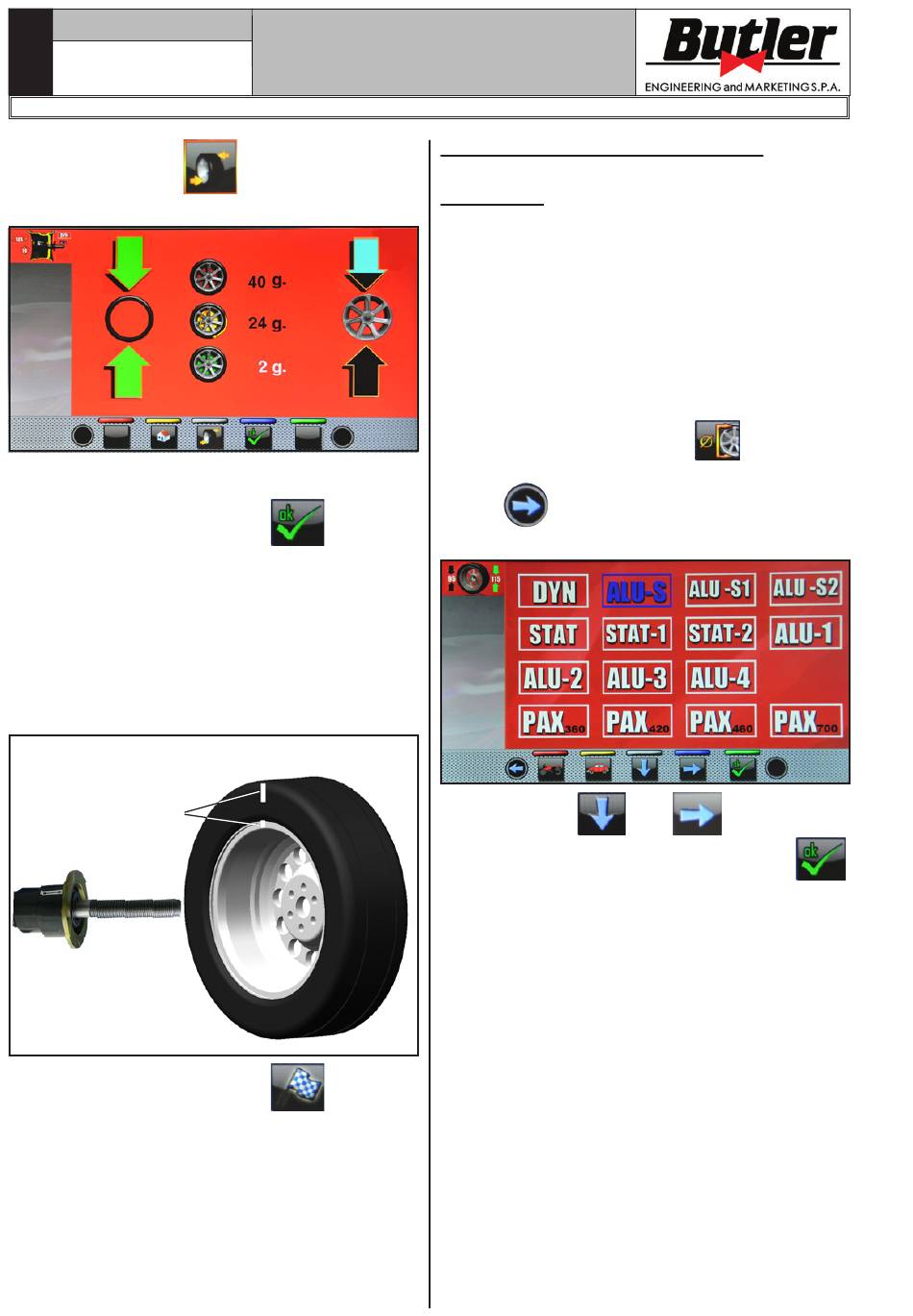

Sonderauswuchtprogramme; Pax - Butler Librak380 Betriebsanleitung

1297-M003-3_B
D
Seite 45 von 67
LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
- Drücken Sie die Taste
zu bringen.
Markieren Sie das Bezugszeichen auf dem REIFEN
bei "12 Uhr"-Position.
Drücken Sie daraufhin die Taste
gung, dass der Schritt 3 abgeschlossen wurde.
SCHRITT 4. Entfernen Sie das Rad aus der Radaus-
wuchtmaschine. Demontieren und montieren die Rei-
fen auf der Felge, so dass die beiden Referenzmarken
(Felgen und Reifen) zu bringen, um zusammenfallen.
Bringen Sie das Rad auf die Radauswuchtmaschine
(siehe Abb. 57) mit den beiden Bezugszeichen in
Übereinstimmung mit dem Pfeil auf dem Flansch.
Bezugszeichen am
REIFEN und Bezugs-
zeichen an der FEL-
GE müssen überein-
stimmen
Drücken Sie daraufhin die Taste
gung, dass der Schritt 4 abgeschlossen wurde.
Fahren Sie nun, nach Schließen der Radschutzhaube,
einen weiteren Messdurchlauf und korrigieren Sie ggf.
die verbleibende Restunwucht wie es im Kap. 14.5.1
beschrieben wird.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
, um das Rad in Position
als Bestäti-
Abb. 57
als Bestäti-

14.9 Sonderauswuchtprogramme

14.9.1 Pax

Bei der PAX-Methode handelt es sich um ein spezielles
Verfahren, das extra für das Auswuchten von Räder
mit "PAX System ®" entwickelt wurde. Man verwendet
2 Klebegewichte auf unterschiedlichen Ebenen, an
Felgeinnenseite.
Ausführen eines dynamischen PAX-Messlaufs:
- Stellen Sie sicher, dass am Rad keine Steine und/
oder Schlamm vorhanden ist. Entfernen eventuelle
Gegengewichte. Spannen Sie das Rad auf und stellen
Sie sicher, dass es gut arretiert ist (siehe Kap. 12).
- Von der Seite "Home" die Taste
dem Bildschirm, der angezeigt wird, drücken Sie
Taste um den folgende Bildschirm für die
Auswahl des Messmodi anzuzeigen.
Mit den Pfeilen
gewünschte PAX Modus. Dann klicken Sie auf
Die Maschine ist konfiguriert, die Messung durchzu-
führen und einem Bildschirm wird mit der Angabe
der spezifischen Maße des ausgewählten Radtyps
erscheinen.
- Schließen die Radschutzhaube, um den automati-
schen Radlauf auszuführen.
Das Rad erreicht in wenigen Sekunden den Behar-
rungszustand und an den Monitor wird die Raddre-
hung angezeigt.
Das Rad hält automatisch, auch unter Berücksichti-
gung der gemessenen Unwucht, am Ende des Messlaufs
so an, dass der Applikationspunkt des Gewichtes auf
12 Uhr steht.
Der Monitor zeigen den Wert der zur Korrektur der
Unwucht anzubringenden Gewichte an.
Öffnen Sie schließlich die Radschutzhaube und bringen
Sie die Klebegewichte den Anweisungen des ALU-S
Verfahren (siehe Abs. 14.7.5) gemäß an.
betätigen. Auf
oder , wählen Sie das
.
